Питатели винтовые описание и области применения
Питатели винтовые применяются для равномерной, бесперебойной подачи всего спектра сыпучих грузов непосредственно из бункера накопителя, оснащенного запорной арматурой (шлюзовыми затворами или реечными задвижками), или из прочих емкостей, предназначенных для осуществления периодического или длительного хранения к операционному оборудованию.
Конструктивно питатели винтовые являются механическими устройствами, осуществляющими перемещение грузов принудительно с помощью, установленного на них привода. Перемещение сыпучих грузов производится на расстояние, требуемое для осуществления подачи, питания, последовательно установленного, согласно технологической цепочке, оборудования. В случаях, когда питатели винтовые устанавливаются непосредственно вблизи выпускного патрубка накопительной ёмкости (бункера, силоса), питатели винтовые могут выступать и в роли затвора.
Питатели винтовые относятся к оборудованию, в котором перемещение грузов производится без помощи тягового органа, как в случаях с ленточными конвейерами, цепными. Питатели винтовые применяются в подавляющем большинстве отраслей промышленности. Наиболее распространённым местом применения питателей винтовых является пищевая отрасль, в которой данный тип оборудования дозировано, подводит к основному технологическому оборудованию сыпучие грузы.
К таким сыпучим грузам на пищевых производствах относятся сахарный песок, сухое молоко, соль, крахмал, мука. Наиболее эффективно на пищевых производствах питатели винтовые осуществляют порционную подачу грузов во время процесса добавления в приготавливаемые продукты сыпучих ингредиентов. В качестве транспортирующего, питающего технологическое оборудование транспортного средства, питатели винтовые используются при производстве мучных изделий, на производствах по приготовлению напитков, на пивзаводах, на молочных предприятиях и на прочих предприятиях пищевой отрасли.
В химической промышленности питатели винтовые используется также в качестве подводящего транспортного средства сыпучих грузов к месту приготовления химикатов в соответствии с технологической цепочкой производственного процесса. Часто применяются питатели винтовые на производствах по изготовлению комбикормов, витаминов для животных и в прочих подобных местах.
Незаменимыми являются питатели винтовые в строительной отрасли, где они перемещают различные сыпучие грузы. Также питатели винтовые применяются на предприятиях по изготовлению строительных материалов. На этих предприятиях питатели винтовые используются в качестве подводящего транспортирующего устройства, осуществляющего перемещение таких грузов, как цемент, песок и прочих подобных грузов.
В подавляющем большинстве случаев питатели винтовые изготавливаются небольших длин, однако возможно изготовление питателей винтовых с длиной до 20 — 25 метров.
Питатели винтовые преимущества и недостатки.
Питатели винтовые по применяемости твёрдо занимают второе место после ленточных питателей. Такое широкое распространение данного вида питатель обусловлено целым рядом достоинств и преимуществ, в сравнении с прочими типами транспортирующего оборудования.
К основным преимуществам питателей винтовых относятся высокая надёжность данного оборудования, конструкция позволяющая в максимально сжатые сроки производить плановый ремонт, или устранять возникающие аварийные ситуации.
Следующим достаточно важным преимуществом применения питателей винтовых, в сравнении с прочими видами питателей, является полностью изолированная от внешней среды, трасса перемещения грузов. Закрытая трасса позволяет перемещать сильно пылящиеся, а также ядовитые грузы, способные нанести вред окружающей среде и обслуживающему оборудование персоналу.
Немаловажным преимуществом использования винтовых питателей является их компактность, позволяющая в достаточно короткий срок производить перенос оборудования с одной точки применения к другой. Кроме перечисленных достоинств, преимуществом использования питателя винтового является возможность осуществлять загрузку и разгрузку в нескольких точках( в соответствии с потребностями технологического процесса в данной период времени).
Наиболее эффективно питатели винтовые работают с производительностью до 100 тонн в час и длиной транспортирования до 20-25 метров.
Обладает данный тип питателей и некоторыми недостатками. К основным недостаткам относятся достаточно высокий расход энергии во время эксплуатации, разрушение целостности транспортируемых грузов (особенно важно, когда нарушение целостности в дальнейшем приводит к обесцениванию продукта), высокий риск возникновения заторов во время перемещения сыпучих грузов.
Для осуществления загрузки оборудование питателей винтовых не рекомендуется перемещать липкие грузы, что также является недостатком.
Питатели винтовые типы.
В зависимости от угла наклона, питатели винтовые подразделяются на несколько типов. Различаются три основных типа питательные винтовых.
К первому типу относятся питатели винтовые, осуществляющие работу горизонтально, или с малым углом наклона, не превышающим 20 градусов к горизонту. Следующим типом питателей винтовых являются питатели, осуществляющие перемещение, загрузку оборудования под углом до 85 градусов горизонту. Питатели винтовые третьего типа включают в свой состав вертикальные винтовые конвейеры, осуществляющие подъём сыпучих грузов под углом 90 градусов.
В дальнейшем рассмотрим каждый из данных типов более подробно.
Питатели винтовые горизонтальные
Питатели винтовые горизонтальные конструктивно представляют собой винт, установленный внутри обечайки. Обечайка питателя винтового горизонтального изготавливается из листового материала толщиной от 3 мм до 8 мм. Конструктивно корпус данного типа питателей представляет собой полуцилиндр, рассеченный в осевом направлении. Края цилиндра оснащаются фланцами.
Во внутреннем пространстве устанавливаются подшипниковые узлы в которых монтируются шнеки. Шнек (винт) питателя винтового представляет собой трубу, на которую навивается спираль. В подавляющем большинстве случаев для осуществления равномерной подачи сыпучих грузов спираль винтов изготавливается сплошного типа.
Сплошной тип навивки представляет собой спираль, изготовленную из листового металла толщиной от 2 до 6 мм, прикрепленную к центральной, осевой полой трубе без зазора. Данный тип питателей осуществляет перемещение таких сыпучих грузов как зерно, семечка, комбикорм, сахарный песок, мука, цемент, торф и прочие подобные сыпучие грузы. В зависимости от требуемой производительности питатели винтовые оснащаются разной высотой навивки и имеют разный шаг (расстояние соседними витками).
В случаях, когда требуется перемещать сыпучие грузы, которые после долгого хранения образовали комки применяется специальный тип навивки спирали. К такому специальному типу навивки относится лопаточный тип навивки, а также фасонный тип. Конструктивно лопаточный тип навивки при оснащении питателя винтового, представляет собой последовательно установленные друг за другом элементы, изготовленные в виде лопаток.
Эти элементы устанавливаются с определённым, небольшим шагом и образуют общую спираль винта. Таким образом сыпучий груз попадая во внутреннее пространство питателя не только перемещается посредством образованной лопатками навивки, но и разрыхляется. В процессе разрыхления происходит приведение общей массы сыпучего груза к однородному составу, разбивая при этом все присутствующие, слипшиеся комки материала.
Фасонный тип спиралей, в отличие от лопаточного их имеет неровную поверхность спирали, которая позволяет материалу во время перемещения разрыхляться. Существует ещё один тип спирали, устанавливаемой на питатели винтовые. Этот тип навивки предназначается для перемещения грузов не склонных к слипанию, но сильно насыщенных влагой. Он называется ленточным типом спирали. В общем виде ленточный тип спирали представляет собой бесконечную ленту, изготовленную в виде серпантина, которая устанавливается на осевой элемент винта посредством специальных крепёжных элементов — штырей.
За счёт этого зазора спираль, чуть отстоящая от осевого элемента, проталкивает перемещаемый груз вдоль трассы транспортирования, а влага отделяется и выводится через перфорированное дно конвейера. Безусловно такой тип навивки позволяет беспрепятственно, без возникновения заторов перемещать грузы вдоль трассы, но при этом существенно снижается общая производительность оборудования.
В общем и подавляющем большинстве случаев питатели винтовые используются с установкой одного винта с одним за ходом спирали и постоянным шагом, но в случаях, когда требуется максимально равномерно и плавно производить загрузку оборудования применяются винтовые питатели, оснащенные двумя спиралями (иногда даже тремя спиралями), позволяющими подавать груз максимально плавно. Для ситуации, когда не требуется абсолютная плавность подачи, используется шаг винта равный диаметру спирали и только для питателей винтовых наклонных применяется шаг равный произведению коэффициента 0,8 на диаметр спирали винта.
Изготовление осевого элемента винта из трубы существенно снижает общий вес конструкции и соответственно более предпочтителен перед сплошным валом. Питатели винтовые больших длин, свыше четырех метров, изготавливаются из отдельных секций. Длина каждой секции варьируется от двух до четырех метров. Желоб питателя винтового горизонтального сверху закрывается специальными крышками для осуществления изолирования зоны перемещения груза. На крышках располагаются отверстия, через которые происходит соединение посредством болтов с фланцами желоба.
Для перемещения подавляющего большинства сыпучих грузов зазор, который оставляется между краем спирали винта и внутренней поверхностью желоба варьируется от 8 до 10 мм. При присоединении крышек к фланцам желоба возможно дополнительное оснащение специальными прокладками, которые позволят ещё более изолировать внутреннее пространство конвейера от внешней среды.
Винт, установленный внутри желоба питателя винтового, располагается в подшипниках, которые выполняются с бронзовыми, или чугунными втулками скольжения, а также на шарикоподшипниках или роликоподшипниках. При повышенной длине питатели винтовые оснащаются промежуточными подшипниками, которые подвешиваются к перекладине закреплённой наверху желоба. В местах, где происходит стык двух секций, спираль винта прерывается.
Для придания вращательного движения шнеку, один конец вала выводится за внутреннее пространство желоба и соединяется с приводной частью.
Приводная часть питателя винтового может быть скомпонована несколькими способами. Основными типами компоновки привода является мотор-редуктор, электродвигатель плюс передача, цепная или ременная, или электродвигатель + редуктор. Питатель винтовой горизонтальный как уже отмечалось, способен работать под углом до 20 горизонту, так как с увеличением градуса угла наклона происходит просыпание перемещаемого сыпучего груза через верхнюю часть спирали в пространство между крышками и спиралью.
Для осуществления перемещения сыпучих грузов с помощью питателей винтовых с углом свыше 20 применяется второй тип питательной винтовых.
Питатели винтовые круто наклонные.
Питатели винтовые круто наклонные предназначаются для перемещения грузов под углами до 85 градусов горизонту. Данный тип конвейеров изготавливается с желобом, выполненным в форме трубы. Концы труб питателя винтового оснащаются фланцами для соединения секций питателя между собой.
Во внутреннем пространстве располагается винт в подшипниковых узлах. В круто наклонных питателях винтовых, навивка шнека применяется в подавляющем большинстве сплошного типа, и лишь при углах до 45 градусов возможно применение навивки спирали фасонного типа, позволяющего разбивать возникшие в результате хранения комки перемещаемого груза.
Загрузка питателя винтового круто наклонного осуществляется через загрузочный патрубок, или через специальную загрузочную воронку. Кроме конструкции желоба, питатель винтовой круто наклонной ничем более не отличается от питателя винтового горизонтального.
Для осуществления перемещения сыпучих грузов в строго вертикальном направлении используются третий тип питателей винтовых.

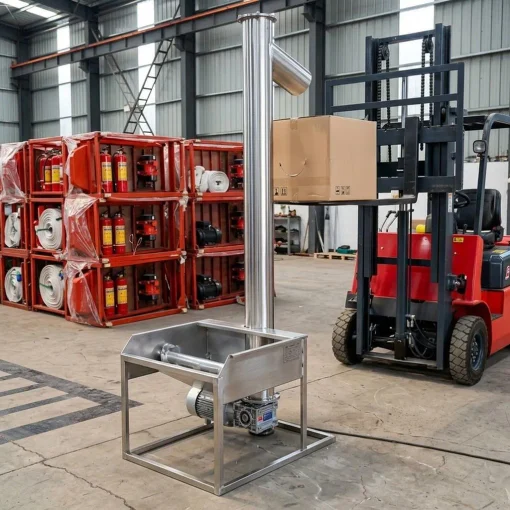

Питатели винтовые вертикальные.
Питатели винтовые вертикальные предназначаются для перемещения хорошо сыпучих, порошкообразных, а также состоящих из мелких частей, грузов в строго в вертикальном направлении (под углом в 90 градусов). Основным преимуществом использования вертикального транспортёра являются его габаритные размеры, которые позволяют существенно экономить производственные площади.
Конструктивно питатели винтовые вертикальные состоят из трубы, внутри которой в подшипниковых узлах располагается винт. Привод питателя винтового вертикального располагается в верхней части, где производится разгрузка сыпучего, перемещаемого продукта через патрубок.
Основным отличием данного типа питателей является конструкция шнека. Шнек питателя винтового по длине имеет различный шаг и при этом в нижней части этот шаг значительно превосходит шаг в верхней части конвейера.
Кроме того, принцип действия питателя винтового вертикального несколько отличается от принципа действия питателя винтового горизонтального и круто наклонного. Перемещение сыпучего груза в полого наклонном и круто наклонном типе питателя винтового производится посредством проталкивания витками спирали груза вдоль трассы перемещения. При этом вовлеченному вращательному движению груза вслед за винтом препятствует сила тяжести и сила трения о стенки желоба.
В вертикальных питателях винтовых сыпучий груз, подаваемый во внутреннее пространство, размещается на витках шнека, который вращается значительно с большей частотой, чем в горизонтальных питателях. Груз под действием центробежных сил, а также продольного усилия винтовой поверхности и под действием силы трения о стенки обечайки, с небольшим проскальзыванием перемещается по винтовой поверхности вверх.
В остальном конструктивно питатели винтовые вертикальные ничем более не отличаются от питателей винтовых горизонтальных, полого наклонных и круто наклонных. Питатели винтовые полого наклонные, круто наклонные, вертикальные изготавливаются на нашем предприятии.
Для получения предварительной оценки достаточно предоставить информацию о продукте, длине перемещения, производительности, типе предполагаемого питателя винтового.
Будем рады оказаться полезными для вашего предприятия.
