Цепной конвейер для песка — это транспортная система закрытого типа, где тяговым органом служит цепь со скребками, которые перемещают сыпучий материал по жёлобу.
В отличие от ленточных конвейеров, здесь нет открытой ленты и роликоопор. Вместо этого — стальной короб, внутри которого движется цепь с закреплёнными на ней скребками. Песок заполняет жёлоб, скребки перемещают его по днищу сплошным потоком.
Принципиальное отличие от шнековых конвейеров тоже есть: цепной конвейер не измельчает материал и не создаёт высокого давления на стенки. Для абразивного песка это критично. Шнек с песком — это как наждак по металлу, быстро изнашивается и винт, и корпус. Цепной конвейер работает мягче, хотя и не без износа.
На предприятиях Белгородской области, где добывают и перерабатывают кварцевый песок для стекольной промышленности, цепные конвейеры работают в две смены. И не потому, что их нечем заменить — просто они надёжнее и дешевле в эксплуатации.
Скажем честно: это не самое дешёвое решение на старте. Но если считать стоимость владения — замена цепи раз в несколько лет против замены ленты каждые полгода — экономия очевидна.

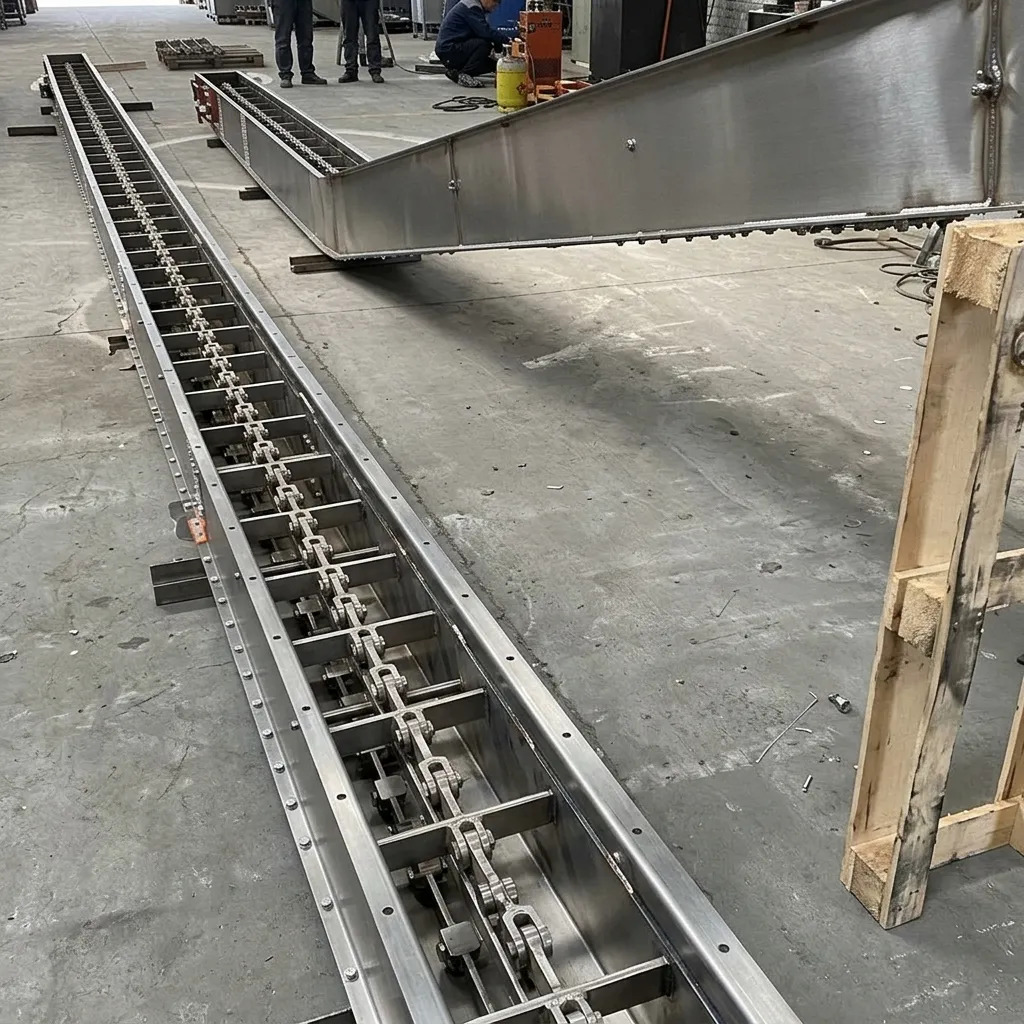

Устройство и принцип работы цепного конвейера
Конструкция цепного конвейера для песка включает несколько основных узлов.
Приводная секция — мотор-редуктор, передающий вращение на вал со звёздочками. Мощность привода — от 0,55 до 30 кВт в зависимости от типоразмера и производительности.
Натяжная секция — винтовой механизм, поддерживающий цепь в натянутом состоянии. Как правило, монтируется со стороны загрузки. Обеспечивает необходимое натяжение цепи, чтобы избежать проскальзывания и схода со звёздочек.
Жёлоб — стальной короб прямоугольного сечения, внутри которого движется цепь. Толщина стали — от 4 до 6 мм в зависимости от условий эксплуатации. Для особо абразивных материалов применяются износостойкие пластины HPME и направляющие из стали C45.
Тяговая цепь — для песка чаще используют круглозвенную цепь по ГОСТ 25996-97. Реальные типоразмеры: 14×50, 18×64, 22×86, 26×92, 30×108, 34×126, 38×137, 42×146. Здесь первая цифра — диаметр прутка, вторая — шаг цепи. Шаг всегда привязан к диаметру, примерно 3–4d.
Скребки — закреплены на цепи с шагом от 200 до 320 мм. Они захватывают песок и перемещают его по днищу жёлоба.
Загрузочные и разгрузочные патрубки — для подачи и выдачи материала. Можно организовать загрузку/выгрузку в нескольких точках по длине конвейера.

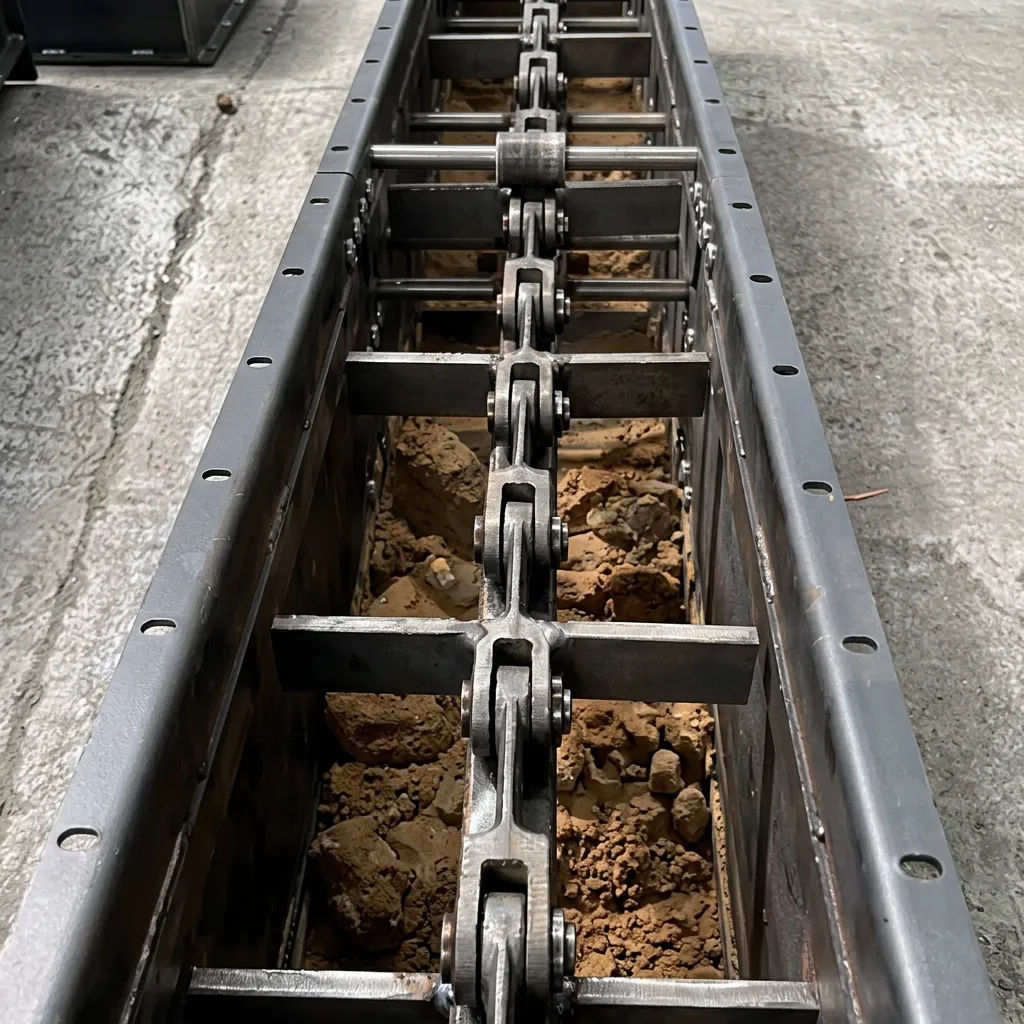

Принцип работы: цепь со скребками движется внутри жёлоба. Скребки погружены в слой материала, который заполняет рабочее сечение на 40–60%. Материал перемещается по инерции и под действием скребков, не пересыпаясь через край.
Тут есть важный нюанс. Число зубьев звёздочек для круглозвенных цепей всегда нечётное — 5, 7, 9, 11. Это стандартное требование, чтобы цепь правильно заходила на звёздочку и не возникало биений.
Скорость цепи для абразивных материалов — не выше 0,4–0,6 м/с. Иначе износ цепи и жёлоба резко возрастает. При влажном песке — ещё ниже, до 0,2–0,3 м/с.
Технические характеристики и типоразмеры
Ниже — сводка по ключевым параметрам цепных конвейеров для песка. Все значения — типовые, проверенные по каталогам производителей и ГОСТ.
Таблица 1 — Основные параметры цепных конвейеров для песка
| Параметр | Типовые значения |
|---|---|
| Производительность, т/ч | 5–200 (типовое), до 300 (крупные проекты) |
| Длина трассы, м | 8–60 (типовое), до 80 (с промежуточными приводами) |
| Скорость цепи, м/с | 0,15–0,5 (для абразивных материалов) |
| Ширина жёлоба, мм | 160–800 (стандартные ряды) |
| Высота жёлоба, мм | 160–800 |
| Диаметр прутка цепи, мм | 14, 18, 22, 26, 30, 34, 38, 42 |
| Шаг цепи, мм | 50, 64, 86, 92, 108, 126, 137, 146 |
| Шаг скребков, мм | 200–320 |
| Мощность привода, кВт | 0,55–30 |
| Толщина стенки жёлоба, мм | 4–6 |
| Угол наклона, град | до 30 (типовое), до 45 (с дополнительными скребками) |
| Материал жёлоба | Сталь 3, сталь 09Г2С, износостойкие пластины |
| Температура материала, °C | до +80 (стандарт), до +150 (жаропрочное исполнение) |
| Влажность песка | до 8% (типовое), до 15% (специсполнения) |
Таблица 2 — Соответствие диаметра цепи и типа конвейера
| Диаметр прутка, мм | Шаг цепи, мм | Типовая нагрузка, т | Применение |
|---|---|---|---|
| 14 | 50 | до 0,5 | Лёгкие конвейеры до 10 м |
| 18 | 64 | до 1,0 | Средние конвейеры до 30 м |
| 22 | 86 | до 2,0 | Типовые решения до 50 м |
| 26 | 92 | до 3,5 | Тяжёлые условия, длинные трассы |
| 30 | 108 | до 5,0 | Магистральные конвейеры [ТРЕБУЕТ ПРОВЕРКИ] |
| 34 и выше | 126 и более | свыше 5,0 | Крупные проекты, специсполнения [ТРЕБУЕТ ПРОВЕРКИ] |
Важно: все типоразмеры цепей соответствуют ГОСТ 25996-97. Для конкретного проекта нужен уточняющий расчёт.
Классификация цепных конвейеров для сыпучих материалов
Цепные конвейеры для песка классифицируются по нескольким признакам.
По типу цепи:
- С круглозвенной цепью — стандартное решение, наиболее износостойкое. Цепь калиброванная, с нормированной твёрдостью.
- С пластинчатой цепью — для материалов с низкой абразивностью.
- С комбинированной цепью — для высоких нагрузок и сложных условий.
По типу скребков:
- Сплошные скребки — для горизонтальных конвейеров. Перемещают материал сплошным слоем.
- Прерывистые скребки — для наклонных конвейеров. Позволяют удерживать материал на подъёме.
- Высокие скребки — для крутонаклонных трасс (до 45°).
По конструкции жёлоба:
- Закрытый жёлоб — герметичный, минимальное пыление. Для экологически требовательных производств.
- Открытый жёлоб — доступ к цепи и скребкам, проще обслуживание. Для карьеров и открытых складов.
По типу привода:
- Прямой привод — мотор-редуктор на валу.
- Привод через цепную передачу — для тяжёлых условий.
- Частотное регулирование — для точного контроля производительности.
Критерии выбора простые:
- Длина и конфигурация трассы — определяет нагрузку на цепь и мощность привода.
- Производительность — влияет на ширину жёлоба и шаг скребков.
- Абразивность песка — определяет материал жёлоба и цепи.
- Влажность — для влажного песка нужны усиленные скребки и защита от налипания.
- Температура — для горячего песка (после сушки) нужны жаропрочные материалы.
Сферы применения: где используют цепные конвейеры для песка
Цепные конвейеры для песка применяются в самых разных отраслях.
Карьеры и горно-обогатительные комбинаты. Транспортировка отвального песка, формовочного песка, песка для стекольной промышленности. Длинные трассы — до 60–80 м, высокие нагрузки.
Бетонные заводы и растворные узлы. Подача песка из бункеров в смесители. Требуется точная дозировка и минимальное пыление.
Производство сухих строительных смесей. Транспортировка песка между сушилками, просеивателями, фасовочными машинами. Важна герметичность, чтобы не терять дорогие добавки.
Стекольная промышленность. Перемещение кварцевого песка внутри цеха. Требуется минимальное загрязнение материала — закрытые жёлоба и износостойкие материалы.
Литейное производство. Транспортировка формовочного песка. Цепные конвейеры работают с горячим песком (до 80–100°C).
Химическая промышленность. Для песка с реагентами — требуется химическая стойкость.
В Самарской области на одном из заводов по производству автоклавного газобетона установили цепной конвейер длиной 45 м для подачи песка из хвостохранилища в технологическую линию. Работает седьмой год. Замена цепи была один раз — на пятом году эксплуатации. Резиновый конвейер меняли бы трижды за это время, считаем.
Преимущества и ограничения цепных конвейеров
Начнём с сильных сторон.
Долговечность. Цепной конвейер работает 5–7 лет без серьёзного ремонта. Цепь изнашивается равномерно, скребки можно менять по одному.
Абразивостойкость. Стальной жёлоб и калиброванная цепь — не чета резине. Песок не стирает цепь так быстро, как резиновую ленту.
Герметичность. Пыль не выходит наружу. Это и экология, и снижение потерь материала.
Стабильность. Цепь не растягивается со временем, как резиновая лента. Натяжение поддерживается винтовым механизмом.
Возможность работы с влажным материалом. В отличие от ленточного, цепной конвейер не скользит при влажном песке.
Простота обслуживания. Доступ к цепи через люки, замена скребков без демонтажа жёлоба.
Слабые стороны тоже есть.
Высокий износ цепи и жёлоба при абразивных материалах. Для песка это основная проблема. Решение — использование износостойких материалов и регулярный контроль натяжения.
Сложность наклонных конвейеров. При угле более 30° песок начинает скатываться обратно. Для таких случаев — высокие скребки или дополнительные захваты.
Энергопотребление. Цепной конвейер потребляет больше энергии на трение цепи о жёлоб, чем ленточный. Особенно при длинных трассах.
Стоимость. Начальные затраты выше, чем у ленточного. Окупается за счёт срока службы.
Таблица 3 — Сравнение цепных и ленточных конвейеров для песка
| Критерий | Цепной конвейер | Ленточный конвейер |
|---|---|---|
| Срок службы | 5–7 лет (цепь), 10+ лет (жёлоб) | 0,5–2 года (лента) |
| Износ от абразива | Умеренный (жёлоб из стали) | Высокий (резина стирается) |
| Герметичность | Закрытый жёлоб, низкое пыление | Открытая лента, высокое пыление |
| Работа с влажным песком | Хорошо (нет скольжения) | Плохо (лента скользит) |
| Наклон трассы | До 30° (стандарт), до 45° (спец) | До 20° (стандарт) |
| Энергопотребление | Выше | Ниже |
| Стоимость владения | Ниже (из-за срока службы) | Выше (частые замены ленты) |
| Ремонтопригодность | Лёгкая замена скребков | Сложная переклейка ленты |
Вывод: для абразивного песка с длинной трассой и требованиями к экологии — цепной конвейер предпочтительнее. Для коротких трасс, сухих и некрупных фракций — ленточный может быть выгоднее.
Подбор конвейера под производственную задачу
Для правильного подбора нужны исходные данные. Без них подбор — гадание.
Наши инженеры запрашивают минимум:
- Тип песка: кварцевый, формовочный, карьерный, речной, сухой/влажный, фракционный состав.
- Производительность: тонн в час.
- Длина трассы: по прямой, с поворотами, наклоном.
- Температура материала: обычная, горячий после сушки.
- Условия эксплуатации: закрытое помещение, открытая площадка, взрывоопасная зона.
- Бюджетные ограничения: ориентировочная стоимость.
Алгоритм подбора:
Шаг 1. По производительности определяем необходимую ширину и высоту жёлоба.
Шаг 2. По длине и массе материала рассчитываем нагрузку на цепь и выбираем типоразмер цепи (диаметр прутка).
Шаг 3. По абразивности выбираем материал жёлоба и тип скребков.
Шаг 4. По влажности — частоту скребков и дополнительные защитные элементы (поддон, система удаления налипшего материала).
Шаг 5. По температуре — термостойкие исполнения.
Шаг 6. Рассчитываем мощность привода.
На сайте есть калькулятор конвейеров — быстрый инструмент для предварительного расчёта. Вводите параметры, получаете ориентировочную конфигурацию и мощность. Для точного проектирования свяжитесь с инженерами — они сделают полный расчёт с учётом всех нюансов.
Почему заказывают цепные конвейеры у нас
Мы проектируем и поставляем цепные конвейеры с 2008 года. Инженерный стаж — от 12 до 25 лет у каждого специалиста. Не теоретики, а практики, которые прошли ПНР на десятках объектов.
Индивидуальное проектирование. Не берём стандартные шаблоны. Сначала выезд на объект, замеры, общение с технологами. Потом 3D-модель, расчёт нагрузок, подбор материалов. Чертим под вашу задачу.
Комплектные поставки. Цепь, скребки, звёздочки, привод, натяжные станции, жёлоб, направляющие — всё из одной спецификации. Не нужно искать по разным поставщикам.
Гарантия — 2 года. На всё оборудование. Сервисный отдел на связи 24/7. Запасные цепи и скребки — всегда на складе.
Сроки. Типовые конвейеры — 10–15 рабочих дней. Индивидуальные проекты — до 30 дней. Срочные заказы — обсуждаем отдельно.
Цена. Стоимость рассчитывается индивидуально, на основании спецификации и объёма. Для типовых конвейеров — фиксированная цена по прайсу. Для сложных проектов — коммерческое предложение после расчёта.
Пример из практики. В Калужской области на заводе сухих смесей стоял ленточный конвейер для кварцевого песка. Лента рвалась каждые 3–4 месяца из-за крупных фракций. Установили цепной конвейер на 18 м, с частотным приводом и износостойким жёлобом. Работает 3 года без замены цепи. Заказчик сэкономил на ЗИПе и простоях.
Часто задаваемые вопросы
Вопрос: Какая максимальная длина цепного конвейера для песка?
Ответ: Типовое значение — до 60 м. В специсполнениях с промежуточными приводами длина достигает 80 м. Дальше растёт нагрузка на цепь и риск обрыва. Для длинных трасс проектируем несколько линий.
Вопрос: Как часто менять цепь?
Ответ: При типовой нагрузке и правильном обслуживании — 5–7 лет. Для влажного и абразивного песка — 3–4 года. Реальный срок службы считаем по удлинению цепи: если вытяжка превышает 3% — цепь меняем.
Вопрос: Можно ли использовать цепной конвейер для песка с крупными фракциями (до 50 мм)?
Ответ: Да, но требуется увеличенный шаг скребков (300–400 мм) и усиленная цепь (диаметр 26–30 мм). Обязательна защита от заклинивания крупных кусков.
Вопрос: Как защитить жёлоб от износа?
Ответ: Используем износостойкие пластины HPME или футеровку из высокомарганцовистой стали. Для самых тяжёлых условий — сменные вкладыши по днищу жёлоба.
Вопрос: Подходит ли цепной конвейер для влажного песка (влажность до 15%)?
Ответ: Да. Важно предусмотреть скребки с повышенным зазором, систему прочистки жёлоба и защиту от налипания. Также увеличиваем натяжение цепи, чтобы она не проскальзывала.
Вопрос: Сколько стоит замена цепи?
Ответ: Стоимость рассчитывается индивидуально, зависит от типа цепи, длины и комплектации. В среднем — 15–20% от стоимости нового конвейера.
Вопрос: Можно ли установить несколько загрузочных/разгрузочных точек?
Ответ: Да. Стандартное решение для длинных трасс. Устанавливаются промежуточные патрубки с шиберными затворами.
