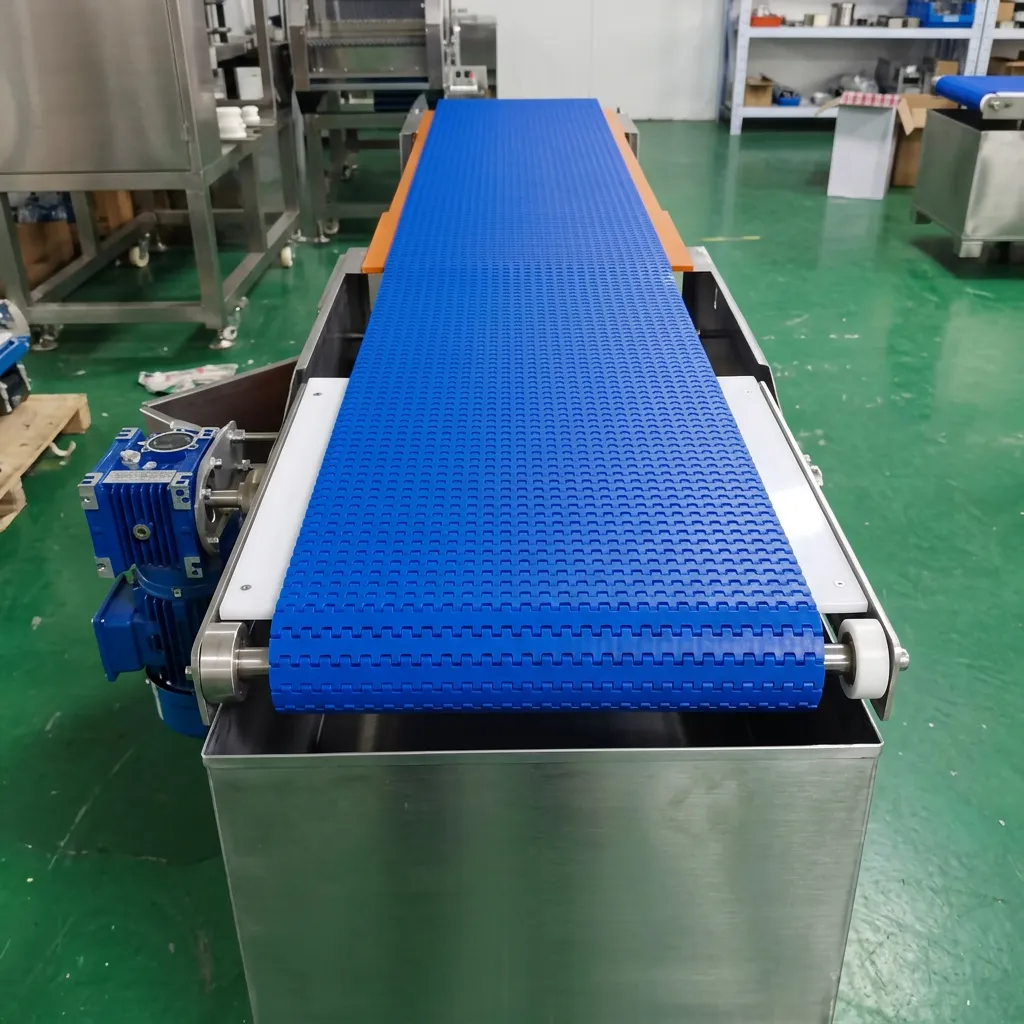

Конвейеры с модульной лентой: что это и где применяется
Модульный конвейер — это транспортная система, у которой несущая поверхность набрана из отдельных пластиковых звеньев. Модули отливаются под давлением из термопластов, потом собираются в полотно нужной ширины и длины. Соседние ряды фиксируются пластиковыми или металлическими штифтами. Получается гибкая, но прочная лента. Зацепление — позитивное, звёздочка входит в отверстия модулей и ведёт ленту без проскальзывания. Отсюда высокая точность позиционирования и стабильность скорости. Для многих производств это критично.
Конструкция позволяет ленте работать в трёх плоскостях. Она идёт прямо, огибает горизонтальные повороты, поднимается под углом до 45° и опускается. Одной линией можно обойти колонну, поднять продукт на второй этаж и выйти к упаковочному столу — без перегрузочных узлов. Материалы модулей — POM, полипропилен, полиэтилен, реже полиамид. Для пищевых линий используют материалы с допусками FDA. Есть антистатические, маслостойкие и термостойкие исполнения.
На практике это востребовано в пищевой промышленности, фармацевтике, на складах и в логистике. Там, где важна гигиена, частые мойки, сложная трасса и работа с штучными грузами, модульный конвейер часто оказывается вне конкуренции. Скажем честно: для тяжёлых сыпучих грузов или ударных нагрузок он подходит хуже.
Устройство и принцип работы модульного конвейера
Конструкция модульной ленты по сути простая. Каждый модуль — пластиковая пластина с рёбрами жёсткости, с проушинами для осей. При сборке модули укладываются в шахматном порядке и пронизываются штырями. Штыри — из полиацетала или нержавеющей стали. Привод — звёздочки на валу, они входят в зацепление с отверстиями модулей и тянут ленту. У ленты нет натяжения в классическом понимании, но натяжная станция нужна для компенсации удлинения.
Число зубьев звёздочек в модульных лентах зависит от серии и шага модуля. Оно всегда чётное, так как лента замыкается в кольцо. Это принципиальное отличие от круглозвенных цепей, где число зубьев всегда нечётное. Для прямой ленты используют звёздочки с плоским зубом, для поворотных — конические.
Материалы звёздочек — конструкционный полиамид или полиуретан, для высоких нагрузок — сталь с полимерным покрытием. Валы приводной и натяжной станции — из нержавеющей стали или с антикоррозионным покрытием.
Разберём на примере. Приводная станция включает мотор-редуктор, цепную или зубчатую передачу на вал со звёздочками. Натяжная станция — винтовой или пружинный механизм, поддерживающий ленту в натянутом состоянии. Между ними — направляющие профили, поддерживающие ленту по всей длине. Для крутонаклонных участков ставят прижимные ролики, чтобы груз не скатывался.
Конвейеры собираются из стандартных секций длиной 1–3 метра. Секции стыкуются между собой, лента соединяется в кольцо специальным модулем-замком. Время замены одного модуля — 5–10 минут. Без остановки всей линии. Это реально экономит время.
Технические характеристики и типоразмеры
Характеристики модульных конвейеров зависят от серии ленты и производителя. Приведём сводку по ключевым параметрам. Все значения — типовые для стандартных серий.
Таблица 1 — Основные параметры модульных конвейеров
| Параметр | Типовые значения |
|---|---|
| Ширина ленты, мм | 100–2000 (стандартные ряды: 83, 114, 191, 304, 456, 608) |
| Шаг модуля, мм | 25,4; 27,2; 38,1; 50,8; 63,5 |
| Скорость транспортировки, м/с | 0,05–1,3 |
| Длина трассы, м | до 100–150 (типовое — до 60) |
| Рабочая температура, °C | от -40 до +60 (стандарт), до +105 (термостойкие) |
| Максимальная нагрузка на ленту, кг/м | до 300 [ТРЕБУЕТ ПРОВЕРКИ СПЕЦИАЛИСТОМ] |
| Угол наклона, град | до 45 (с гладкой лентой), до 90 (с захватами) |
| Радиус поворота, мм | от 300 до 1200 (зависит от ширины и шага) |
| Материалы модулей | POM, PP, PE, PA, нержавеющая сталь |
| Температура мойки, °C | до 90 (горячая вода), паровая обработка |
| Срок службы | 7–10 лет (при штатной эксплуатации) |
| Время замены модуля | 5–10 минут |
Важно: все значения приведены для серийных лент ведущих производителей. Для конкретного проекта нужен уточняющий расчёт.
Ширина и шаг — связанные величины. Стандартные ширины лент: 83, 114, 191, 304, 374, 456, 526, 608, 678 мм и т.д. Они привязаны к шагу модуля 25,4 мм — так лента собирается из целого числа модулей по ширине. Для шага 50,8 мм ширины другие: 152, 304, 456, 608 мм.
Материалы и их свойства:
- POM (полиоксиметилен) — высокая жёсткость, стабильность размеров, низкое влагопоглощение. Рабочий диапазон от -40 до +105°C. Для упаковки, логистики, общих задач.
- PP (полипропилен) — химическая стойкость, недорогой. До +80°C. Для пищевых производств, химической промышленности.
- PE (полиэтилен) — гибкость, морозостойкость до -60°C. Для холодильных камер, складов.
- PA (полиамид) — прочность, износостойкость, но гигроскопичен. Для высоконагруженных участков.
- Нержавеющая сталь — для сред с высокими санитарными требованиями, мясопереработка, молочка.
Для каждого материала есть сертификаты FDA, EC, MHLW для пищевого контакта. Антистатические исполнения маркируются ATEX.
Классификация модульных конвейеров
Модульные конвейеры классифицируются по нескольким признакам. Разберём основные.
По трассе:
- Прямолинейные — стандартное исполнение, лента движется по прямой.
- Поворотные — лента огибает горизонтальный поворот. Радиус от 300 мм. Звёздочки конические.
- Наклонные — подъём до 45°, с рифлёной лентой или захватами.
- Крутонаклонные — до 90°, лента с перегородками.
- Комбинированные — любые сочетания в одной линии.
По типу модулей:
- С плоской поверхностью — для штучных грузов, коробок, пакетов.
- С рифлением — для наклонных участков, предотвращает скатывание.
- С перфорацией — для стекания жидкости, вентиляции, вакуумного захвата.
- С боковыми стенками — для сыпучих материалов, предотвращает рассыпание.
- С захватами — для вертикального подъёма, фиксации груза.
По материалу исполнения:
- Пластиковые (стандартные)
- Стальные (для высоких нагрузок и температур)
- Комбинированные (стальной сердечник + пластиковое покрытие)
По назначению:
- Пищевые (с допусками FDA)
- Технические (общие)
- Холодильные (низкие температуры)
- Высокотемпературные (до +105°C)
- Антистатические (для электроники, взрывоопасных зон)
Критерии выбора простые. Сначала определяем трассу и её параметры: длина, повороты, подъёмы. Потом тип груза: штучный, сыпучий, горячий, мокрый, масляный. Потом среду: пищевая, агрессивная, низкая температура. И, наконец, требуемая производительность и скорость.
Например, для склада в Екатеринбурге с сортировкой коробок подойдёт прямая лента шириной 456 мм, шаг 25,4 мм, POM, гладкая поверхность. Для мясоперерабатывающего завода в Ростове-на-Дону — поворотная лента из PP или нержавейки, с перфорацией для стекания жидкости.
Сферы применения: где используют модульные конвейеры
Модульные конвейеры применяются в самых разных отраслях. Ниже — детальный разбор.
Пищевая промышленность. Транспортировка мяса, птицы, рыбы, овощей, кондитерских изделий, готовых блюд. Лента выдерживает мойку горячей водой до 90°C, щелочные и кислотные моющие средства. Для мяса — модули с перфорацией для стекания крови и сока. Для хлебобулочных — гладкие или с антипригарным покрытием. Для сыров и творога — с мелкой ячейкой, чтобы продукт не проваливался.
Фармацевтика. Перемещение упакованных лекарств, блистеров, флаконов. Требуется чистый класс, антистатические материалы, лёгкая дезинфекция. Модули из POM с антистатическими добавками.
Логистические центры и склады. Сортировка посылок, коробок, контейнеров. Горизонтальные, наклонные и поворотные трассы. Для посылок с разным весом важна стабильность скорости и плавный ход. Для наклонных спусков — рифлёная лента, чтобы груз не скользил.
Производство напитков. Бутылки, банки, кеги. Конвейеры с направляющими, с боковыми стенками для устойчивости. Частые мойки — материал PP или нержавейка.
Холодильные склады и морозильные камеры. Температура до -40°C. Материал — полиэтилен высокой плотности, он не хрупкий на морозе. Для спиральных морозильных камер — специальные ленты с захватами.
Автомобильная промышленность. Транспортировка деталей, узлов, колёс. Тяжёлые грузы — армированные ленты с металлическим сердечником. Маслостойкие материалы.
Сельское хозяйство. Для сортировки и мойки овощей, фруктов. С перфорацией и боковыми стенками.
Строительная индустрия. Для транспортировки кирпича, блоков, мешков. Но здесь лучше использовать более тяжёлые решения.
Пример из практики. На одном из молокозаводов под Вологдой поставили модульный конвейер с поворотом на 90° для упаковки творога. Раньше была резиновая лента — постоянно скользила, продукт смещался. Сделали замер, пересчитали трассу и заменили на модульную. Заказчик удивлялся, но уже на второй неделе оценил отсутствие простоев. Сейчас заказывают вторую линию.
Преимущества и ограничения модульных ленточных конвейеров
Начнём с сильных сторон. Их много.
Долговечность. Срок службы в 3–5 раз выше, чем у резиновых лент. Модули изнашиваются равномерно. Нет расслоений, трещин, продольных разрывов.
Химическая стойкость. Полная устойчивость к маслам, жирам, кислотам, щелочам. Лента не разбухает, не деформируется.
Ремонтопригодность. Повреждённый модуль меняют за 5–10 минут. Без снятия всей ленты. Без остановки всей линии, если есть запасной комплект.
Гигиеничность. Полная разборка для мойки под давлением, паровой обработки. Нет пор и швов, где скапливаются бактерии. Это основная причина выбора для пищевых производств.
Стабильность размеров. Лента не растягивается со временем. Натяжение остаётся постоянным. Не требуется частых подтяжек.
Гибкость трассы. Один конвейер заменяет несколько прямых и поворотных. Позволяет обходить препятствия, менять высоту без перегрузочных пунктов.
Масштабируемость. Длину и ширину легко изменить — добавить или убрать модули. Полотно пересобирается.
Бесшумность. Пластик работает тише резины.
Низкий коэффициент трения. Меньший износ направляющих и роликов.
Слабые стороны тоже есть. Объективно.
Нагрузочная способность. Ограничена. Выше 300 кг на погонный метр требуются специальные армированные ленты. Для сравнения, стальная лента держит тонны, резиновая — до сотен кг.
Температурный диапазон. Стандартная лента до +60°C. Термостойкая — до +105°C. Для горячих грузов выше 150°C — уже не годится.
Ударные нагрузки. Хрупкие модули могут лопнуть при падении тяжёлых предметов. Особенно на морозе. Для таких случаев — стальные ленты.
Стоимость. Начальная цена выше, чем у резиновой. Но окупается за счёт ремонтопригодности и срока службы.
Сравним с альтернативами в таблице.
Таблица 2 — Сравнение модульных конвейеров с другими типами
| Критерий | Модульная лента | Резинотканевая лента | Пластинчатый конвейер | Винтовой конвейер |
|---|---|---|---|---|
| Грузы | Штучные, сыпучие лёгкие | Сыпучие, штучные | Тяжёлые штучные | Сыпучие пылевидные |
| Гибкость трассы | Высокая | Низкая | Средняя | Низкая |
| Мойка и гигиена | Отличная | Средняя | Сложная | Плохая |
| Ремонт | Лёгкий (замена модуля) | Сложный (переклейка) | Сложный (демонтаж) | Сложный |
| Износ | Равномерный | Продольные разрывы | Сварные швы | Истирание винта |
| Шум | Низкий | Средний | Высокий | Средний |
| Температура, °C | -40…+105 | -20…+80 | -40…+200 | -20…+100 |
| Стоимость владения | Средняя | Низкая (начальная) | Высокая | Средняя |
Вывод простой. Если нужна гибкая трасса, частое мытьё, лёгкий ремонт и бесшумность — модульный конвейер вне конкуренции. Для тяжёлых руд или горячего клинкера — другие решения.
Подбор конвейера под производственную задачу
Для правильного подбора нужны исходные данные. Без них подбор — гадание. Наши инженеры запрашивают минимум:
- Тип груза: штучный (размеры, вес), сыпучий (насыпная плотность, влажность, абразивность).
- Производительность: тонн в час или штук в минуту.
- Трасса: прямые участки, повороты, подъёмы, спуски. Схема.
- Условия среды: температура, влажность, наличие химикатов, моек.
- Доступное пространство: габариты, высота.
- Бюджет и требования к монтажу.
Если трасса сложная — нарисуйте схему. Если груз специфический — опишите подробнее. Чем больше информации — тем точнее расчёт.
Пример алгоритма подбора:
- Шаг 1: определяем длину и конфигурацию трассы.
- Шаг 2: выбираем ширину ленты — под максимальный габарит груза.
- Шаг 3: подбираем материал модулей — по среде и температуре.
- Шаг 4: считаем требуемую мощность привода — по нагрузке и скорости.
- Шаг 5: выбираем тип модулей — гладкая, рифлёная, перфорированная.
- Шаг 6: согласовываем варианты со специалистом.
На сайте есть калькулятор конвейеров — быстрый онлайн-инструмент для предварительного расчёта. Вводите параметры, получаете ориентировочную конфигурацию. Для точного проектирования свяжитесь с нашими инженерами — они сделают полный расчёт с учётом всех нюансов. В том числе по ГОСТ, DIN или ISO.
Почему заказывают модульные конвейеры у нас
Мы проектируем и поставляем модульные конвейеры с 2008 года. Инженерный стаж — от 12 до 25 лет у каждого специалиста. Не теоретики, а практики, которые прошли ПНР на десятках объектов.
Индивидуальное проектирование. Не берём стандартные шаблоны. Сначала выезд на объект, замеры, общение с технологами. Потом 3D-модель, расчёт нагрузок, подбор материалов. Чертим под вашу задачу.
Комплектные поставки. Модули, оси, звёздочки, привод, натяжные станции, рама, направляющие — всё из одной спецификации. Не нужно искать по разным поставщикам.
Гарантия — 2 года. На всё оборудование. Сервисный отдел на связи 24/7. Запасные модули и оси — всегда на складе.
Сроки. Типовые конвейеры — 10–15 рабочих дней. Индивидуальные проекты — до 30 дней. Срочные заказы — обсуждаем отдельно.
Цена. Стоимость рассчитывается индивидуально, на основании спецификации и объёма. Для типовых линий — фиксированная цена по прайсу. Для сложных проектов — коммерческое предложение после расчёта. Связаться с нами можно через форму на сайте или по телефону — менеджеры проконсультируют по всем вопросам.
Несколько примеров из практики.
- Мясокомбинат в Саратове — установили два поворотных конвейера длиной 18 м и 24 м. Замена резиновых лент, которые рвались каждые 3 месяца. Сейчас работают 2 года без замен.
- Склад Ozon в Новосибирске — заказали сортировочную линию на 56 м с тремя поворотами. Монтаж занял 5 дней. После ввода в эксплуатацию скорость сортировки выросла на 30%.
- Кондитерская фабрика в Казани — поставили крутонаклонный конвейер с захватами для подъёма вафель на второй этаж. Угол 60°, высота 3,5 м. Работает без остановок уже год.
Если нужен расчёт — присылайте техзадание. Инженеры сделают предварительный подбор в течение дня.
Часто задаваемые вопросы
Вопрос: Какая максимальная длина конвейера с модульной лентой?
Ответ: Типовое значение — до 60 м. В специсполнениях с промежуточными приводами длина достигает 100–120 м. Дальше растёт вытяжка и риск обрыва штифтов. Для длинных трасс проектируем несколько независимых линий или устанавливаем дополнительные приводы.
Вопрос: Можно ли использовать модульные конвейеры при минусовой температуре?
Ответ: Да. Стандартные материалы работают до -30°C. Для морозильных камер до -40°C используем полиэтилен. При -40°C и ниже проверяем на ударную вязкость. Для спиральных морозильных систем есть специальные морозостойкие серии [ТРЕБУЕТ ПРОВЕРКИ СПЕЦИАЛИСТОМ].
Вопрос: Чем резать модульную ленту при монтаже?
Ответ: Ножницами по пластику или торцовочной пилой с мелким зубом. Для некоторых материалов — горячим ножом. Главное — ровный и чистый рез. Края обрабатывают наждаком для устранения заусенцев.
Вопрос: Какова стоимость замены ленты?
Ответ: Стоимость рассчитывается индивидуально, зависит от длины, ширины и типа модулей. Примерно — 15–30% от стоимости нового конвейера. Но модульные ленты служат 5–7 лет, поэтому замена происходит редко.
Вопрос: Какая периодичность обслуживания?
Ответ: Ежедневный осмотр — визуально, проверка натяжения, смазка звёздочек. Еженедельно — проверка штифтов на износ и ослабление. Ежемесячно — чистка ленты и направляющих. Ежегодно — полная диагностика с заменой изношенных модулей.
Вопрос: Можно ли стыковать модульную ленту на месте?
Ответ: Да. Для этого применяется специальный модуль-замок с короткими штифтами. Стыковка занимает 10–15 минут. Без специального инструмента.
Вопрос: Подходит ли модульная лента для горячих грузов?
Ответ: Стандартная лента — до +60°C. Термостойкие исполнения из POM или специальных сплавов — до +105°C. Для грузов выше +105°C используем стальные пластинчатые ленты. Перед выбором нужен точный расчёт температурного режима.
Вопрос: Есть ли сертификаты для пищевой промышленности?
Ответ: Да. Все используемые материалы имеют сертификаты FDA для контакта с пищевыми продуктами, а также соответствуют нормам EC и ГОСТ Р. Предоставляем при поставке.
