Конвейеры цепные высокой производительности: промышленные решения для больших объёмов сыпучих грузов до 1000 т/ч
В промышленности есть задачи, где производительность выходит на первый план. Цементный завод перерабатывает тысячи тонн клинкера в сутки. Портовый терминал должен разгрузить судно за считанные часы. Горно-обогатительный комбинат выдаёт руду непрерывным потоком. В таких условиях обычные конвейеры не подходят — нужны конвейеры цепные высокой производительности, способные перерабатывать сотни и тысячи тонн сыпучего материала в час без остановок и сбоев.

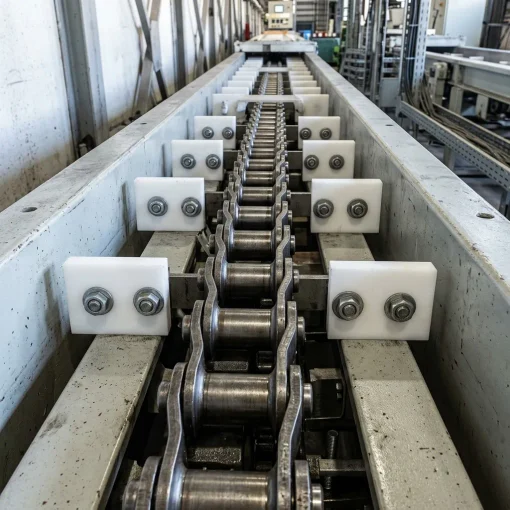

Конвейер цепной высокой производительности — это не просто большой конвейер. Это инженерное сооружение с усиленной конструкцией, мощным приводом, износостойкими материалами и системами непрерывного мониторинга. Он работает там, где ленточный конвейер порвался бы от перегрузки, а шнек заклинило бы от крупных кусков материала.
На обогатительных фабриках Норильска и Заполярного конвейеры цепные высокой производительности транспортируют рудный концентрат с производительностью до 600 тонн в час. В портах Новороссийска и Мурманска такие конвейеры перегружают зерно и удобрения с судов на склад. В нефтехимической промышленности, где объёмы сыпучих катализаторов требуют непрерывной подачи в реакторы, оборудование работает 24/7. На цементных заводах Вольска и Новороссийска — подают клинкер на помол. На угольных разрезах Кузбасса — выдают горную массу из карьеров.
В этой записи — всё о конвейерах цепных высокой производительности: классы, типы, параметры, выбор под крупный тоннаж. Для главных инженеров и технологов крупных предприятий. Таблицы с полным спектром типоразмеров — от 250 до 800 мм.
Что такое высокая производительность: классы и нормативы
Под «высокой производительностью» для цепных конвейеров понимают способность перемещать от 100 до 1000 тонн сыпучего материала в час и более.
Класс 1: до 100 т/ч. Конвейеры этого класса используются в малых цехах, на складах, в производствах средней мощности. Ширина короба обычно 250-400 мм.
Класс 2: 100-400 т/ч. Промышленные конвейеры для крупных заводов, портов, карьеров. Ширина короба 400-600 мм. Такие конвейеры цепные высокой производительности оснащаются усиленными цепями и мощными приводами.
Класс 3: 400-1000 т/ч и выше. Сверхмощные конвейеры для магистральных линий, терминалов-гигантов, крупнейших ГОКов. Ширина короба 600-800 мм и более, цепи — круглые, калибр 24-38 мм.
При выборе конвейера цепного высокой производительности важно учитывать не только максимальную производительность, но и стабильность потока. Пульсации, остановки, неравномерная подача сводят на нет преимущества высокой тоннажности. Поэтому такие конвейеры оснащают частотными преобразователями и датчиками уровня.
Технологии высокой производительности
Конструкция конвейера цепного высокой производительности отличается от обычного усиленными узлами и дополнительными системами.
Цепи высокой прочности
Для высоких нагрузок применяются круглозвенные калиброванные цепи из легированной стали 20ГЛ, 25ГЛ. Диаметр звена — от 18 до 38 мм. Разрывное усилие — до 1500 кН и более. Преимущество круглозвенной цепи перед пластинчатой: отсутствие шарниров, которые являются слабым местом при высоких нагрузках.
Цепь должна быть калиброванной — все звенья строго одного размера с допуском не более 0,5 мм. Калибровка обеспечивает равномерное распределение нагрузки. Производители, такие как PETKUS, используют тяговые цепи из легированной стали с закалёнными болтами и втулками для работы в самых тяжёлых условиях.
Приводные системы
Мощность привода конвейера цепного высокой производительности может достигать 90-132 кВт и более. Для конвейеров длиной более 100-200 метров устанавливают два, три и даже четыре привода. Приводы синхронизируются через частотные преобразователи, чтобы цепь не испытывала перегрузок от неравномерного натяжения. Используются цилиндрические или планетарные редукторы, выдерживающие высокие крутящие моменты.
Износостойкие покрытия
При производительности 400 т/ч днище конвейера истирается в разы быстрее, чем при 50 т/ч. Футеровка для высокопроизводительных конвейеров — из стали 110Г13Л толщиной 16-25 мм. Для абразивных материалов — двухслойная футеровка: 20 мм 110Г13Л + 10 мм полиуретан. Звёздочки конвейеров из тяжёлой серии могут комплектоваться сменными сегментами из износостойкой стали для быстрой замены без демонтажа всего узла.
Типоразмеры и параметры
Производительность до 100 т/ч (Класс 1)
| Ширина короба, мм | Цепь | Скорость, м/с | Производительность (зерно), т/ч | Мощность, кВт | Футеровка |
|---|---|---|---|---|---|
| 250 | Пластинчатая 100 мм | 0,5-0,6 | 15-25 | 3,0-5,5 | 8 мм полиуретан |
| 320 | Пластинчатая 125 мм | 0,5-0,6 | 25-45 | 5,5-11,0 | 10 мм полиуретан |
| 400 | Пластинчатая 160 мм | 0,5-0,7 | 45-70 | 7,5-15,0 | 12 мм СВМПЭ |
Производительность 100-400 т/ч (Класс 2)
| Ширина короба, мм | Цепь | Скорость, м/с | Производительность (зерно), т/ч | Мощность, кВт | Футеровка |
|---|---|---|---|---|---|
| 400 | Круглая 18х64 | 0,4-0,6 | 80-140 | 15,0-30,0 | 12 мм 110Г13Л |
| 500 | Круглая 22х86 | 0,4-0,6 | 140-250 | 22,0-45,0 | 16 мм 110Г13Л |
| 600 | Круглая 26х92 | 0,4-0,6 | 220-350 | 30,0-55,0 | 20 мм 110Г13Л |
Производительность 400-1000 т/ч (Класс 3)
| Ширина короба, мм | Цепь | Скорость, м/с | Производительность (зерно), т/ч | Мощность, кВт | Футеровка |
|---|---|---|---|---|---|
| 600 | Круглая 30х108 | 0,4-0,5 | 350-500 | 45,0-75,0 | 25 мм 110Г13Л |
| 800 | Круглая 34х126 | 0,4-0,5 | 500-700 | 75,0-110,0 | 30 мм 110Г13Л |
| 1000 | Круглая 38х137 | 0,4-0,5 | 700-1000 | 90,0-132,0 | 35 мм 110Г13Л |
Модели серии TK от PETKUS демонстрируют эти возможности: TK400 обеспечивает производительность до 250 т/ч, TK520 — до 400 т/ч, TK650 — до 600 т/ч. Это подтверждает, что цепные конвейеры способны работать в самом высоком диапазоне производительности.
Выбор конвейера: пошаговый алгоритм
Шаг первый. Определите требуемую производительность. Тонн в час или кубометров в час. По таблицам выше подберите ориентировочную ширину короба и тип цепи. Если производительность превышает 400 т/ч, рассматривайте только круглозвенные цепи.
Шаг второй. Оцените материал. Для зерна достаточно футеровки СВМПЭ, для цемента и удобрений — полиуретан, для угля, руды, щебня — только 110Г13Л. Абразивность напрямую влияет на ресурс футеровки.
Шаг третий. Рассчитайте длину конвейера. При длине более 100 метров обязательны промежуточные приводы. При длине более 200 метров — два промежуточных привода. Общее правило: один привод на каждые 80-120 метров длины.
Шаг четвёртый. Учтите условия эксплуатации. Наружная установка требует оцинкованного корпуса или исполнения из нержавеющей стали. Зимние температуры ниже -30°C требуют подогрева днища и использования низкотемпературной стали. Взрывоопасные зоны (зерновые терминалы, угольные склады) требуют исполнения ATEX Zone 22 с антистатическими цепями и заземлением.
Шаг пятый. Закажите расчёт у производителя. Для точного подбора используйте калькулятор на сайте или вызовите инженера. При высоких производительностях ошибка в выборе типа цепи или футеровки обходится дорого: остановка линии на 12 часов при производительности 500 т/ч — это 6000 тонн недополученного продукта.
Для расчёта цепных конвейеров, транспортирующих сыпучие материалы, необходимо учитывать площадь поперечного сечения слоя груза. Формула производительности для скребкового конвейера с погруженными скребками: производительность (м³/ч) = площадь сечения короба (м²) × скорость (м/с) × 3600.
Таблица ресурса узлов при высокой производительности
Ресурс узлов конвейера цепного высокой производительности существенно зависит от абразивности материала. Данные приведены для круглосуточной работы (8000 часов в год).
| Узел | Зерно, часы | Уголь, часы | Руда, часы | Цемент, часы |
|---|---|---|---|---|
| Цепь круглая 30х108 | 35000-45000 | 15000-25000 | 10000-15000 | 20000-30000 |
| Скребки стальные 110Г13Л | 15000-20000 | 6000-10000 | 4000-6000 | 8000-12000 |
| Футеровка днища (сталь 110Г13Л 20 мм) | 20000-30000 | 8000-12000 | 5000-8000 | 10000-15000 |
| Звёздочки | 30000-40000 | 15000-20000 | 10000-15000 | 15000-20000 |
| Подшипники | 40000-50000 | 20000-30000 | 15000-20000 | 20000-30000 |
| Редуктор | 50000-70000 | 30000-40000 | 25000-35000 | 30000-40000 |
FAQ — частые вопросы о высокопроизводительных цепных конвейерах
Вопрос 1: Какую максимальную производительность может обеспечить цепной конвейер?
Ответ: Производительность цепного конвейера может достигать 1000 т/ч и более. Конвейеры PETKUS серии TK имеют производительность до 600 т/ч, а конвейеры KPS — до 400 т/ч. При ширине короба 1000 мм и более возможны показатели до 1000-1500 т/ч.
Вопрос 2: Какой тип цепи лучше для высоких нагрузок?
Ответ: При производительности более 200 т/ч — только круглозвенная калиброванная цепь. Пластинчатая цепь имеет шарниры, которые при высоких нагрузках вытягиваются в 2-3 раза быстрее круглозвенной. Круглозвенная цепь работает на сухую, не требует смазки шарниров и более стойка к абразиву.
Вопрос 3: Как часто нужно менять цепь на конвейере с производительностью 500 т/ч?
Ответ: На угле — каждые 1,5-2 года (12000-15000 часов). На руде — раз в год (8000-10000 часов). На зерне — раз в 5-6 лет (35000-45000 часов). Контролируйте вытяжку цепи: при удлинении более 2 процентов для круглозвенной цепи — замена.
Вопрос 4: Какой привод выбрать для длинного конвейера (200 м, 400 т/ч)?
Ответ: Два привода по 75 кВт — головной и промежуточный. Синхронизация через частотные преобразователи. Цепь — круглая 26х92 или 30х108. Редукторы — цилиндрические, планетарные для экономии места. Натяжение — грузовое с ходом до 2-3 метров.
Вопрос 5: Нужна ли система аспирации на высокопроизводительном конвейере?
Ответ: Обязательна. При производительности 400 т/ч пылевыделение пропорционально производительности. Без аспирации с разрежением 300-500 Па пыль будет выбиваться через любые щели. Для зерновых терминалов и угольных складов аспирация обязательна по требованиям промышленной безопасности.
Вопрос 6: Какова стоимость высокопроизводительного цепного конвейера?
Ответ: Цена конвейера производительностью 200 т/ч длиной 50 м — от 3 до 5 млн рублей. Конвейера на 500 т/ч длиной 100 м — от 8 до 15 млн рублей. Оборудование на 1000 т/ч — индивидуальные проекты, цена от 20 млн рублей. Окупаемость за счёт высокой производительности — 1-2 года.
Вопрос 7: Какие производители делают конвейеры для высоких нагрузок?
Ответ: Ottevanger (Швейцария, производительность до 400 м³/ч), PETKUS (Германия, до 600 т/ч), Neuero Farm (Германия, для зерна), отечественные заводы (Курганхиммаш, Конвейерные технологии). Российские производители предлагают конвейеры КЦ-С, УКЦ, ТСЦ.
Вопрос 8: На какой угол наклона способен высокопроизводительный конвейер?
Ответ: При производительности 400 т/ч угол наклона ограничен. Для зерна и гранул — до 30 градусов с производительностью 300 т/ч. Для угля — до 20 градусов. Для руды — не более 15 градусов. Шестигранные конвейеры Ottevanger имеют угол подъема до 35 градусов, но с пропорциональным снижением производительности.
Вопрос 9: Как защитить конвейер от перегрузок?
Ответ: Датчиками тока на двигателе привода. При превышении тока выше порога (обычно 110-120 процентов от номинала) конвейер автоматически снижает скорость или останавливается. Также применяются датчики подпора в зоне загрузки и датчики уровня в приёмном бункере.
Вопрос 10: Можно ли использовать высокопроизводительный конвейер для горячих материалов?
Ответ: Да, в термостойком исполнении. Цепь — круглая из легированной стали, скребки — стальные с наплавкой, смазка — графитовая, футеровка днища — без полимеров (только сталь 110Г13Л). Температура материала — до 300 градусов. При более высоких температурах применяются специальные сплавы.
