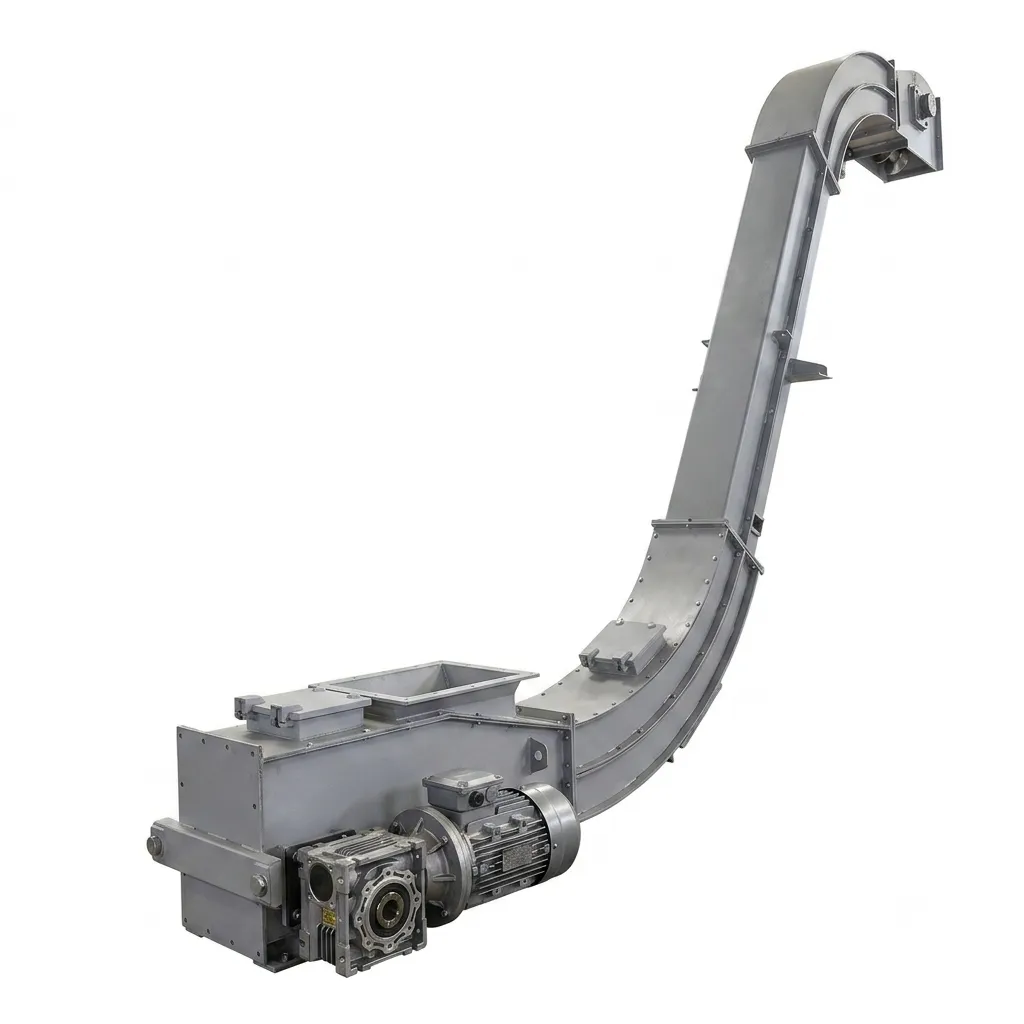

Цепной конвейер для крупяного завода — это транспортная система закрытого типа. Тяговым органом служит цепь со скребками, которые перемещают сыпучий продукт по жёлобу.
В отличие от ленточных или пневматических систем, здесь нет открытой ленты и завихрений воздуха. Продукт движется в герметичном коробе. Это исключает пыление, потери и попадание посторонних примесей.
Крупа — продукт хрупкий. Пневмотранспорт её дробит, шнек — перетирает. Цепной конвейер перемещает зерно щадяще, без ударных нагрузок. Для гречневой крупы, которая стоит дорого и легко бьётся, это критично.
На предприятиях Алтайского края, где перерабатывают гречиху и просо, цепные конвейеры работают в две смены. И не потому, что их нечем заменить — просто они надёжнее и позволяют сохранить качество продукта.
Скажем честно: на старте это не самый дешёвый вариант. Но если считать стоимость владения — замена цепи раз в несколько лет против потерь продукта и частых ремонтов — экономия очевидна. И ещё один момент: экология. Пыли практически нет, а это и здоровье персонала, и взрывобезопасность.
Устройство и принцип работы цепного конвейера
Конструкция цепного конвейера для крупяных заводов включает несколько основных узлов.
Приводная секция — мотор-редуктор, передающий вращение на вал со звёздочками. Мощность привода зависит от типоразмера и производительности.
Натяжная секция — винтовой механизм, поддерживающий цепь в натянутом состоянии. Как правило, монтируется со стороны загрузки.
Жёлоб — стальной короб, внутри которого движется цепь. Внутренняя ширина короба — стандартные ряды: 300, 320, 400, 500 мм. Для пищевых продуктов применяют нержавеющую сталь или оцинкованный металл.

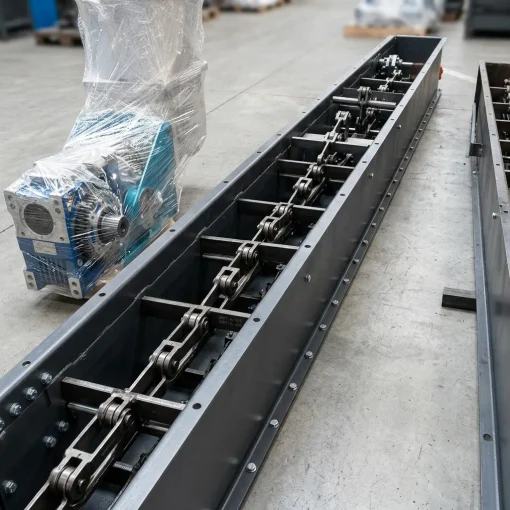

Тяговая цепь — на крупяных заводах чаще используют пластинчатую тяговую цепь специальной конструкции согласно ГОСТ 588-81. Шаг цепи выбирают из ряда: 40, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000 мм. Для некоторых модификаций применяют круглозвенные цепи в соответствии с ГОСТ 25996-97 калибра от 14 до 30 мм. Например, стандартные типоразмеры: 14×50, 18×64, 22×86, 26×92, 30×108, 34×126, 38×137, 42×146.
Скребки — закреплены на цепи с шагом, обеспечивающим захват продукта. Для сыпучих продуктов используют скребки из полимерных материалов. Они снижают износ короба и не травмируют крупу.
Загрузочные и разгрузочные секции — для подачи и выдачи материала. Можно организовать загрузку или выгрузку в нескольких точках по длине конвейера.
Принцип работы: цепь со скребками движется внутри жёлоба. Скребки погружены в слой материала. Продукт перемещается по инерции и под действием скребков, не пересыпаясь через край.
Скорость цепи для пищевых продуктов — типовое значение 0,3–0,5 м/с. Выше 0,6 м/с износ цепи и жёлоба растёт, продукт может крошиться.
Тут есть важный нюанс. Для круглозвенных цепей число зубьев звёздочек всегда нечётное — 5, 7, 9, 11. Это стандартное требование, чтобы цепь правильно заходила на звёздочку и не возникало биений.
Зазор между кромкой скребка и стенкой жёлоба — минимальный, чтобы продукт не забивался.
Технические характеристики и типоразмеры
Ниже — сводка по ключевым параметрам цепных конвейеров для крупяных заводов. Все значения — типовые, проверенные по каталогам производителей и стандартам.
Таблица 1 — Основные параметры цепных конвейеров для крупяных заводов
| Параметр | Типовые значения |
|---|---|
| Производительность, т/ч | 5–150, до 400 м³/ч |
| Длина трассы, м | 5–60, до 80 с промежуточными приводами |
| Скорость цепи, м/с | 0,2–0,6 |
| Ширина жёлоба, мм | 300, 320, 400, 500 |
| Шаг скребков, мм | 200, 240, 320 |
| Мощность привода, кВт | 2,2–75 |
| Толщина стенки жёлоба, мм | 3–5 для пищевого исполнения |
| Угол наклона, град | до 25 типовое, до 45 |
| Материал жёлоба | Нержавеющая сталь, оцинкованная сталь, сталь S235 |
| Влажность продукта, % | до 14–15 |
Таблица 2 — Типоразмеры тяговых цепей
| Тип цепи | Шаг, мм | Разрушающая нагрузка, кН | Применение |
|---|---|---|---|
| Пластинчатая М20 | 40–160 | 20 | Лёгкие конвейеры |
| Пластинчатая М40 | 63–250 | 40 | Типовые решения |
| Пластинчатая М80 | 80–315 | 80 | Средние нагрузки |
| Пластинчатая М160 | 100–500 | 160 | Тяжёлые условия |
| Круглозвенная 14×50 | 50 | по ГОСТ 25996-97 | Лёгкие трассы |
| Круглозвенная 18×64 | 64 | по ГОСТ 25996-97 | Типовые решения |
| Круглозвенная 22×86 | 86 | по ГОСТ 25996-97 | Длинные трассы |
Важно: все типоразмеры цепей соответствуют ГОСТ 588-81 и ГОСТ 25996-97. Для конкретного проекта нужен уточняющий расчёт.
Классификация цепных конвейеров для сыпучих продуктов
Цепные конвейеры для крупяных заводов классифицируются по нескольким признакам.
По типу цепи:
- С пластинчатой цепью — для пищевых продуктов, щадящий режим.
- С круглозвенной цепью — для высоких нагрузок и длинных трасс.
По типу скребков:
- Сплошные скребки — для горизонтальных конвейеров.
- Прерывистые скребки — для наклонных конвейеров.
- Высокие скребки — для крутонаклонных трасс до 45°.
По конструкции жёлоба:
- Закрытый жёлоб — герметичный, минимальное пыление.
- Открытый жёлоб — доступ к цепи и скребкам.
Критерии выбора:
- Длина и конфигурация трассы — определяют нагрузку на цепь.
- Производительность — влияет на ширину жёлоба и шаг скребков.
- Тип продукта — для хрупкой крупы нужны щадящие режимы.
- Влажность — для влажного продукта нужны усиленные скребки.
- Температура — для горячей крупы нужны жаропрочные материалы.
Сферы применения на крупяных заводах
Цепные конвейеры на крупяных заводах применяются на всех этапах производства.
Приёмное отделение. Транспортировка зерна от разгрузчиков в силосы. Длинные трассы, высокие нагрузки.
Очистка и сортировка. Подача зерна на сепараторы, камнеотборники. Требуется точная дозировка.
Шелушение и шлифовка. Перемещение продукта между вальцевыми станками и шелушителями. Важна герметичность, чтобы не терять ценный продукт.
Сортировка готовой крупы. Транспортировка на фракционирование.
Фасовка. Подача готовой крупы в фасовочные автоматы. Здесь особенно важна щадящая транспортировка — крупа не должна биться.
Упаковка и склад. Перемещение упакованной продукции.
На крупяных заводах в Краснодарском крае, где перерабатывают рис, цепные конвейеры работают с влажным продуктом. Там используют специальное антикоррозионное исполнение — нержавеющую сталь и усиленные скребки.
Преимущества и ограничения цепных конвейеров
Начнём с сильных сторон.
Щадящая транспортировка. Минимальное крошение продукта. Для гречневой крупы, риса, овсяных хлопьев — критично.
Герметичность. Пыль не выходит наружу. Это и экология, и безопасность.
Долговечность. Цепной конвейер работает 5–7 лет без серьёзного ремонта.
Стабильность. Цепь не растягивается со временем, как резиновая лента.
Возможность работы с влажным продуктом. В отличие от ленточного, цепной конвейер не скользит.
Простота обслуживания. Доступ к цепи через люки, замена скребков без демонтажа жёлоба.
Слабые стороны тоже есть.
Износ цепи и жёлоба. Для абразивных продуктов — основная проблема. Решение — использование износостойких пластин HPME и направляющих из стали C45.
Сложность наклонных конвейеров. При угле более 25° продукт скатывается. Для таких случаев — высокие скребки.
Энергопотребление. Цепной конвейер потребляет больше энергии на трение цепи о жёлоб, чем ленточный.
Стоимость. Начальные затраты выше, чем у ленточного.
Таблица 3 — Сравнение цепных и ленточных конвейеров для крупяных заводов
| Критерий | Цепной конвейер | Ленточный конвейер |
|---|---|---|
| Сохранность продукта | Отличная | Хорошая |
| Герметичность | Закрытый жёлоб | Открытая лента |
| Работа с влажным продуктом | Хорошо | Плохо |
| Наклон трассы | До 45° | До 20° |
| Срок службы | 5–7 лет | 1–2 года |
| Энергопотребление | Выше | Ниже |
| Стоимость владения | Ниже | Выше |
Вывод: для крупяных заводов, где важны сохранность продукта, герметичность и долговечность — цепной конвейер предпочтительнее.
Подбор конвейера под производственную задачу
Для правильного подбора нужны исходные данные.
Наши инженеры запрашивают минимум:
- Тип продукта: гречка, рис, пшено, овсяные хлопья.
- Производительность: тонн в час.
- Длина трассы: по прямой, с поворотами, наклоном.
- Температура продукта: обычная, горячий после сушки.
- Влажность: сухой, влажный.
- Условия эксплуатации: закрытое помещение, открытая площадка.
Алгоритм подбора:
Шаг 1. По производительности определяем ширину жёлоба.
Шаг 2. По длине и массе материала выбираем типоразмер цепи.
Шаг 3. По хрупкости продукта выбираем тип скребков и скорость цепи.
Шаг 4. По влажности — частоту скребков и дополнительные защитные элементы.
Шаг 5. По температуре — термостойкие исполнения.
Шаг 6. Рассчитываем мощность привода.
На сайте есть калькулятор конвейеров — быстрый инструмент для предварительного расчёта. Вводите параметры, получаете ориентировочную конфигурацию. Для точного проектирования свяжитесь с инженерами — они сделают полный расчёт.
Почему заказывают цепные конвейеры у нас
Мы проектируем и поставляем цепные конвейеры для пищевой промышленности с 2008 года. Инженерный стаж — от 12 до 25 лет у каждого специалиста.
Индивидуальное проектирование. Не берём стандартные шаблоны. Сначала выезд на объект, замеры. Потом 3D-модель, расчёт нагрузок, подбор материалов.
Комплектные поставки. Цепь, скребки, звёздочки, привод, натяжные станции, жёлоб — всё из одной спецификации.
Гарантия — 2 года. На всё оборудование. Сервисный отдел на связи 24/7.
Сроки. Типовые конвейеры — 10–15 рабочих дней. Индивидуальные проекты — до 30 дней.
Цена. Стоимость рассчитывается индивидуально. Для типовых конвейеров — фиксированная цена по прайсу. Для сложных проектов — коммерческое предложение после расчёта.
Пример из практики. На крупяном заводе в Воронежской области стоял ленточный конвейер для гречневой крупы. Крошение составляло до 5%. Установили цепной конвейер на 25 м с полимерными скребками. Крошение снизилось до 0,5%. Заказчик сэкономил на продукте и ЗИПе.
Часто задаваемые вопросы
Вопрос: Какая максимальная длина цепного конвейера для крупяных заводов?
Ответ: Типовое значение — до 60 м. В специсполнениях с промежуточными приводами — до 80 м.
Вопрос: Как часто менять цепь на крупяных заводах?
Ответ: При типовой нагрузке и правильном обслуживании — 5–7 лет. Для абразивных продуктов — 3–4 года.
Вопрос: Можно ли использовать цепной конвейер для влажной крупы?
Ответ: Да. Важно предусмотреть скребки с повышенным зазором и систему прочистки жёлоба.
Вопрос: Как защитить продукт от крошения?
Ответ: Используем полимерные скребки, снижаем скорость цепи до 0,3–0,4 м/с и уменьшаем высоту падения.
Вопрос: Подходит ли цепной конвейер для горячей крупы после сушки?
Ответ: Да. При температуре до +60°C — стандартное исполнение, до +100°C — жаропрочное.
Вопрос: Сколько стоит замена цепи?
Ответ: Стоимость рассчитывается индивидуально. В среднем — 15–20% от стоимости нового конвейера.
Вопрос: Можно ли установить несколько загрузочных точек?
Ответ: Да. Устанавливаются промежуточные патрубки с шиберными затворами.
