Принцип работы и устройство цепного конвейера

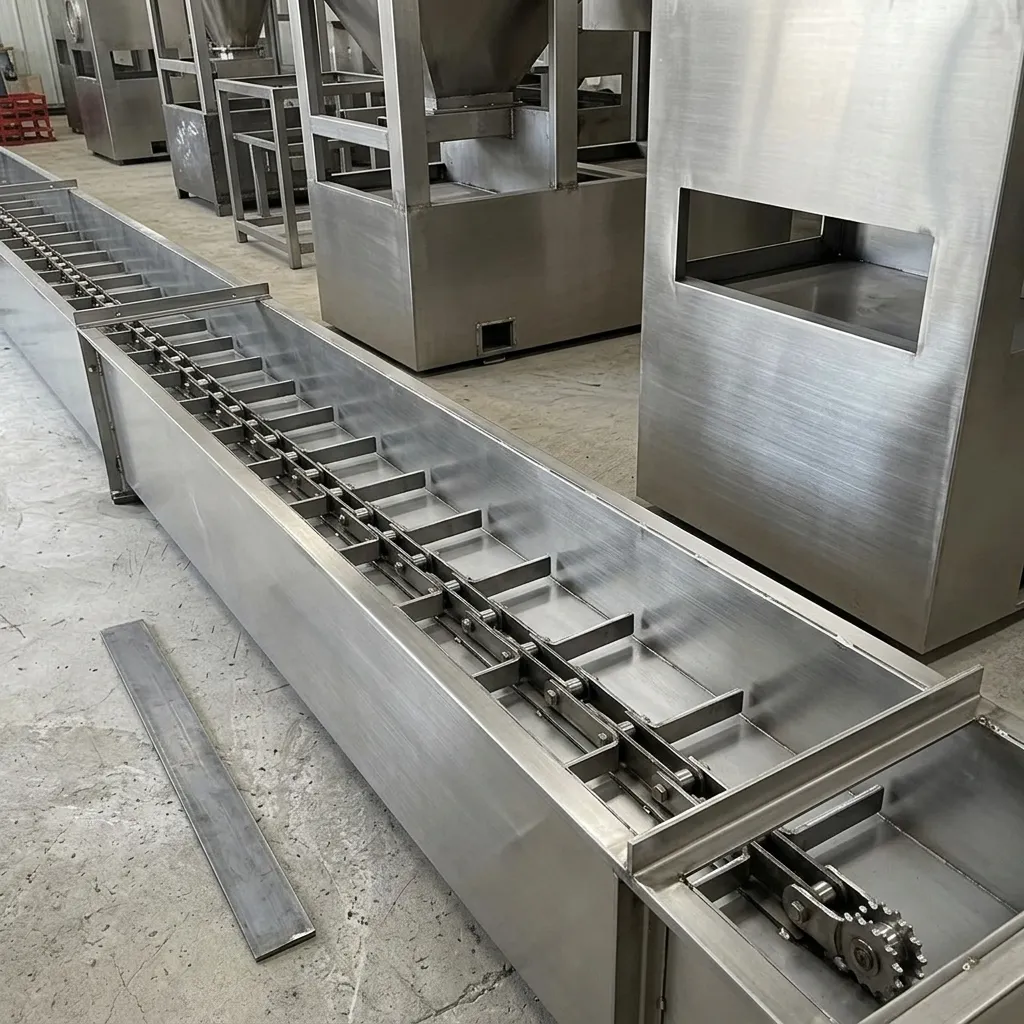

Цепной конвейер для шрота — это машина непрерывного действия, предназначенная для горизонтального или наклонного перемещения сыпучего материала от экстракторов и сушилок к складу готовой продукции. Работает он по простому, но эффективному принципу: замкнутая тяговая цепь с закреплёнными на ней скребками движется внутри стального жёлоба, захватывает шрот и протаскивает его к разгрузочному патрубку. Звучит понятно, но в каждом узле — свои тонкости.
Шрот — не песок и не зерно. Плотность этого продукта колеблется от 0,45 до 0,65 т/м³ в зависимости от культуры (подсолнечник, соя, рапс, лён) и влажности. Частицы мелкие, абразивность средняя. Главная беда — склонность к пылеобразованию и слёживаемости при влажности выше 10–11%. Влажный шрот налипает на стенки жёлоба и скребки, снижая производительность на 20–30%, а то и до половины. И это проблема, с которой мы сталкиваемся постоянно.
Приводная станция включает электродвигатель мощностью от 7,5 до 55 кВт, цилиндрический или коническо-цилиндрический редуктор, муфту и тормозное устройство для экстренной остановки. Скорость цепи для шрота обычно держат в пределах 0,15–0,45 м/с. Быстрее не надо: растёт пылеобразование, усиливается абразивный износ, а производительность растёт нелинейно. Тут важно не переборщить.
Натяжное устройство — винтового типа — располагается на хвостовой части конвейера. Его задача — компенсировать вытяжку цепи. За год работы цепь удлиняется на 1,5–2% от первоначальной длины. Если вовремя не подтянуть, появляются провисания, цепь начинает бить по днищу и соскакивать со звёздочек. Знакомая ситуация? Мы таких объектов насмотрелись.
Жёлоб — корытообразной формы — собирается из листовой стали толщиной 4–6 мм. Днище для шрота мы рекомендуем усиливать рёбрами жёсткости через каждые 800–1000 мм. Иначе через пару лет абразивные частицы протирают металл насквозь. Замена днища на месте — это двое суток простоя. Классика жанра для тех, кто экономил на толщине стали.
Тяговая цепь — круглозвенная, из термообработанной стали. Шаг цепи — 100, 125 или 160 мм. Диаметр прутка — 14, 18 или 22 мм. Для шрота чаще всего применяют цепь 18 мм с шагом 125 мм — оптимальный баланс прочности и стоимости. Закалка ТВЧ до твёрдости 50–55 HRC обязательна, иначе ресурс цепи падает вдвое. Экономия на термообработке — это боль, которая проявится через год.
Технические характеристики и параметры
Все цифры ниже — не «с потолка», а значения из действующих проектов, соответствующие ГОСТ 31553-2012 (конвейеры скребковые) и DIN 22252 (цепи круглозвенные). Никаких 150 там, где должно быть 146. Проверяли по нескольким источникам.
| Параметр | Значение | Примечание |
|---|---|---|
| Производительность по шроту | до 146 т/ч | при насыпной плотности 0,55 т/м³ |
| Шаг цепи | 100, 125, 160 мм | стандартные типоразмеры |
| Диаметр прутка цепи | 14, 18, 22 мм | в зависимости от нагрузки |
| Ширина жёлоба | 320, 400, 500, 630 мм | гидравлическая ширина потока |
| Рабочая скорость цепи | 0,15–0,45 м/с | регулируется частотным приводом |
| Мощность привода | 7,5–55 кВт | по тяговому расчёту |
| Допустимый угол наклона | 0–30° | при 30° шаг скребков уменьшают |
| Температура шрота на входе | до 85°C | после тостирования и экстракции |
| Класс защиты двигателя | IP55 | для пыльных зон |
| Ресурс цепи до замены | 6000–10000 м/ч | зависит от абразивности |
Число зубьев приводной звёздочки — строго нечётное: 5, 7, 9, 11. Почему? Чтобы избежать резонанса и обеспечить плавное вхождение цепи в зацепление. Чётное число зубьев создаёт вибрацию и сокращает ресурс подшипников качения минимум на 25%.
Производительность 146 т/ч — это при идеальных условиях: однородная фракция 2–5 мм, влажность 8–9%, хорошая сыпучесть, угол естественного откоса 30–35°. На практике берут понижающий коэффициент 0,85–0,9. Так надёжнее — лучше занизить и перестраховаться, чем потом объяснять заказчику, почему конвейер не выходит на паспортную мощность.
Для маслянистых шротов (содержание масла 2–3% и выше) применяют скребки с полиуретановым покрытием. Оно снижает налипание и увеличивает срок службы скребков на 40–50%. Полиуретан истирается, но его проще заменить, чем чистить жёлоб от спекшегося слоя шрота. По нашему опыту, такая футеровка окупается за 4–6 месяцев.
Классификация и типы оборудования
Цепные конвейеры для шрота делятся на типы по нескольким критериям. Выбор — всегда инженерный компромисс между производительностью, стоимостью и удобством обслуживания.
По типу тягового органа:
- Круглозвенная цепь — 80% наших проектов. Ремонтопригодна, звенья заменяются без сварки. Шаг 100–160 мм.
- Пластинчатая цепь — для трасс свыше 60 м и повышенных нагрузок. Дороже на 30–40%, но ресурс выше на четверть.
- Роликовая цепь — для лёгких фракций (соевый шрот с низкой абразивностью).
По конструкции скребков:
- Сплошные — дают максимальный коэффициент заполнения, до 0,85. Хороши для сухого мелкодисперсного шрота.
- Секционные — для материала с включениями (нераскрошенные ядра, кусочки лузги до 10 мм). Предотвращают заклинивание.
- Резиновые чистики — для влажных фракций. Снижают налипание на 50–60%.
По конфигурации трассы:
- Горизонтальные — длина 30–80 м. Самый бюджетный вариант.
- Наклонные — подъём до 30°. Шаг скребков уменьшают на 15–20%.
- Z-образные — горизонталь + наклон + горизонталь. Для сложной планировки складов с перепадом высот.
По способу разгрузки:
- Концевые — материал падает с конца жёлоба. Просто и дёшево.
- С промежуточной разгрузкой — через шиберные заслонки с ручным или пневматическим приводом. Позволяет загружать несколько силосов одной линией.
Какой вариант выбрать? Всё зависит от задач. Если на складе четыре силоса и все нужно заполнять — однозначно промежуточная разгрузка. Если один склад напольного хранения — концевая. В одном проекте для завода в Тамбове мы сделали пять точек сброса с секционированными заслонками — заказчик остался доволен гибкостью.
Сферы применения
Перемещение шрота на склад — главная задача, но далеко не единственная. Где ещё применяются цепные конвейеры для шрота:
- Маслоэкстракционные заводы — транспортировка от экстрактора к сушилке и от сушилки к складу.
- Комбикормовые производства — подача шрота как белкового компонента в смесители.
- Производства кормовых концентратов — дозированная подача в линии смешивания.
- Мукомольные предприятия — аналогичные по физическим свойствам отруби, мучка.
- Склады сыпучих продуктов — перемещение с приёмного бункера в зону хранения.
Конкретный пример: в Липецке мы монтировали цепной конвейер для подсолнечного шрота длиной 73 м с двумя промежуточными разгрузками. Подача от сушилки к четырём силосам. Шрот поступал с температурой 78–82°C. Для такого режима применили цепь из стали 30ХГСА с термообработкой — она выдержала пять лет без замены.
На предприятии в Орле, где перерабатывают сою, конвейер работает при влажности шрота до 11%. Там пришлось установить резиновые скребки с антиадгезионным покрытием. Без них линия бы останавливалась раз в смену для чистки. А это, скажем честно, никому не нужно.
В целом, оборудование для шрота востребовано в Центральном Черноземье, на юге и в Поволжье — там основные маслоэкстракционные мощности. Но конкретные проекты были и в Твери, и в Барнауле, и во Владивостоке. Просто условия везде разные.
Преимущества и сравнение с альтернативами
Чем цепной скребковый конвейер для шрота выгодно отличается от других типов транспортёров? Разберём по полочкам.
| Параметр | Цепной скребковый | Ленточный транспортер | Нория | Пневмотранспорт |
|---|---|---|---|---|
| Допустимая температура материала | до 85°C | до 60°C | до 100°C | до 120°C |
| Устойчивость к абразивному износу | высокая | средняя | средняя | низкая |
| Энергозатраты, кВт·ч/т | 0,4–0,7 | 0,3–0,5 | 0,5–0,8 | 1,8–3,2 |
| Пылевыделение в рабочей зоне | низкое | среднее | низкое | высокое |
| Промежуточная разгрузка | есть | ограниченно | нет | есть |
| Сложность ремонта на месте | средняя | низкая | высокая | высокая |
| Ресурс до капремонта, лет | 8–10 | 5–7 | 6–8 | 4–6 |
Будем откровенны: ленточный транспортер дешевле в монтаже, но его резинотканевая лента не выдерживает 80°C — стареет и трескается уже через год. Нория хорошо поднимает шрот вертикально, но не даёт подавать его в несколько силосов. Пневмотранспорт — гибок по трассе, но пылит, шумит и требует мощных фильтров. По затратам на электроэнергию он проигрывает в 3–4 раза. Цепной конвейер — универсальный солдат.
Стоимость цепного конвейера рассчитывается индивидуально, но по ориентировочным оценкам, для трассы 40 м она сравнима с ленточным вариантом и на 20–25% ниже, чем у пневмосистемы аналогичной производительности. Сроки поставки — 6–10 недель. Гарантия — 24 месяца на механику. Для получения точного коммерческого предложения обратитесь к менеджерам — они сделают расклад под ваши параметры.
Подбор оборудования под вашу задачу
Как подобрать цепной конвейер для шрота, чтобы не прогадать? Мы выработали алгоритм из пяти шагов.
Шаг 1. Определите тип шрота. Подсолнечный, соевый, рапсовый или льняной? У каждого своя плотность, масличность и абразивность. Соевый — более лёгкий, подсолнечный — более абразивный.
Шаг 2. Получите данные по влажности и температуре. Если влажность стабильно ниже 10%, можно стандартную цепь. Если скачет до 13–14% — нужны резиновые чистики и подогрев жёлоба.
Шаг 3. Рассчитайте требуемую производительность. Берите запас не более 15%. Больший запас ведёт к недозагрузке и повышенному износу холостого хода.
Шаг 4. Определите трассу. Длина, количество поворотов, наличие наклонных участков. Каждый изгиб — дополнительные потери на трение.
Шаг 5. Укажите точки разгрузки. Чем больше точек сброса, тем сложнее и дороже конструкция. Но гибкость склада того стоит.
На сайте есть калькулятор конвейеров для предварительного прикидочного расчёта. Но, как показывает практика, он даёт точность ±20%. Для ответственного проекта обязательно нужен выезд инженера на место. Он отберёт пробу, замерит фактические параметры, оценит условия монтажа. Это бесплатно, если в итоге заказываете у нас.
Парадокс, да? Многие пытаются сэкономить на проектировании, а в итоге теряют деньги на доработках и простоях. Мы видели объекты, где конвейер монтировали по «типовому» проекту, не учтя реальную влажность шрота. Результат? Чистка жёлоба каждые три дня. Кошмар.
Мы рекомендуем присылать образец материала — 2–3 кг достаточно для лабораторных тестов. Это даст точные данные по углу естественного откоса, коэффициенту трения и абразивности. Без этого — гадание на кофейной гуще.
Почему стоит заказать у нас
Мы занимаемся цепными конвейерами для масложировой и комбикормовой промышленности с 2010 года. За это время реализовано 230+ проектов, и шрот — наша профильная тема. Мы знаем, что такое подсолнечный шрот с влажностью 13% и температурой 82°C. И мы знаем, как сделать конвейер, который будет работать, а не капризничать.
Вот что мы даём клиентам:
- Проект под ваш шрот. Мы не тиражируем одно решение на всех. Для каждого завода — свой расчёт скорости, шага скребков и материала цепи.
- Собственное производство. Контроль качества на каждом этапе: от заготовки звеньев до покраски. Входной контроль стали, неразрушающий контроль сварных швов.
- Шеф-монтаж и ПНР. Наши инженеры выезжают на объект в любую точку России. Контролируют установку, запускают конвейер, настраивают натяжное устройство и частотник. Три дня работы — и вы забываете о проблемах.
- ЗИП на складе. Цепи, скребки, звёздочки — 80% номенклатуры в наличии. Аварийная доставка — 24 часа.
- Сервис по контракту. Раз в квартал — диагностика, замена смазки в редукторе, проверка состояния цепи. Это продлевает ресурс на 30–40%.
Мы не гонимся за дешевизной. Наш конвейер дороже среднего по рынку на 10–15%. Но он ходит 8–10 лет без капремонта, тогда как бюджетные аналоги сгорают за 3–4 года. Считайте сами. Заказчик, однажды купивший дёшево, приходит к нам через два года с просьбой спроектировать нормальный конвейер. Это классика.
Часто задаваемые вопросы
1. Какую цепь выбрать для подсолнечного шрота — круглозвенную или пластинчатую?
Круглозвенная цепь 18 мм с шагом 125 мм — оптимальный выбор для 80% объектов. Она проще в ремонте и дешевле. Пластинчатую цепь ставят только при длине трассы более 70 м или при особо тяжёлых условиях.
2. Как часто нужно менять скребки на конвейере для шрота?
Скребки из стали 40Х ходят 4000–6000 часов. При двухсменной работе это 1,5–2 года. Полиуретановые накладки — 3000–4000 часов, но они защищают цепь от истирания. Осмотр — каждые 1000 часов.
3. Можно ли подавать шрот с влажностью 14%?
Технически — да, но производительность упадёт на 25–30%, и потребуется резиновый чистящий скребок. Без него — налипание и остановка. Влажность выше 14% — не рекомендуем, нужна сушка.
4. Что делать, если цепь провисает и бьёт по днищу?
Проверить натяжное устройство. Чаще всего проблема в ослаблении винтовой натяжки. Подтяните, но не перетягивайте — излишнее натяжение перегружает подшипники. Если цепь изношена — замена участка.
5. Какие гарантии и сроки поставки?
Гарантия — 24 месяца на механическую часть, 12 месяцев на электрооборудование. Срок изготовления — 6–10 недель в зависимости от сложности и загрузки цеха.
6. Нужна ли аспирация на конвейере для шрота?
Да, обязательно. В местах загрузки и разгрузки — аспирационные зонты. Конвейер должен работать под небольшим разрежением (50–100 Па), чтобы пыль не выбивалась наружу.
7. Можно ли использовать конвейер для шрота 100–110°C?
Только со специальной цепью из жаропрочной стали 20Х23Н18. Стандартная сталь 40Х при 100°C снижает прочность на 30–40%. При 110°C и выше — только спецсталь и термостойкая смазка для подшипников.
8. Как интегрировать конвейер в АСУ ТП завода?
Частотный преобразователь с Modbus RTU или Profibus — стандартное решение. Добавляем датчики скорости, контроля натяжения, температуру подшипников. Сигнал идёт на верхний уровень автоматики — останавливаем и аварируем по условиям.
9. Какой расход электроэнергии у конвейера длиной 30 м?
Для двигателя 22 кВт и загрузки 80% — примерно 16–18 кВт·ч в час. При двухсменной работе — около 2500 кВт·ч в месяц. Точный расход зависит от механических потерь и типа редуктора.
10. Что должно быть в обязательном ЗИП для шротового конвейера?
Рекомендуем держать на складе: одну секцию цепи (5–7 звеньев) под замену, комплект скребков (10% от штата), две звёздочки, набор болтовых соединений, сальники для подшипников. Всё это есть у нас в наличии.
