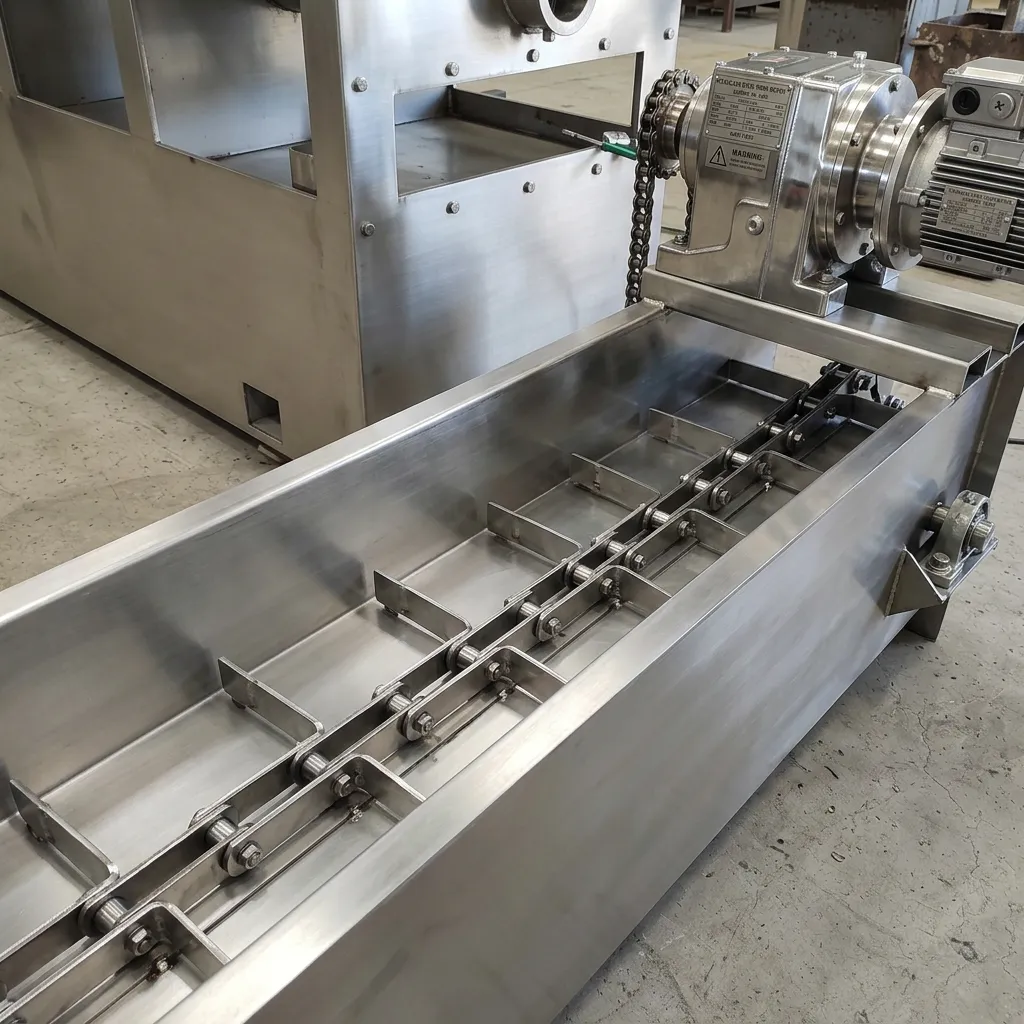

Принцип работы и устройство скребкового конвейера
Скребковый конвейер — это механизм непрерывного транспортирования сыпучих материалов. Работает он по следующему принципу: замкнутая тяговая цепь с закреплёнными на ней скребками движется внутри жёлоба, захватывает материал и перемещает его к разгрузочному патрубку. Звучит просто, но дьявол, как всегда, в деталях.
Цепь приводится в движение приводной станцией с электродвигателем и редуктором. Натяжное устройство компенсирует удлинение цепи в процессе эксплуатации — это критично, поскольку цепь со временем вытягивается на 2–3% от первоначальной длины. Скребки, изготовленные из износостойкой стали 30ХГСА или 40Х, крепятся к цепи через равные промежутки. Их форма и шаг определяются характеристиками транспортируемого материала.
В случае с наполнителями для смесителей — а это могут быть песок, щебень, гранулы полимеров, древесная мука, мел, гипс, цемент, зола-унос — скребки должны обеспечивать плотный захват без просыпания. Угол естественного откоса материала напрямую влияет на заполнение жёлоба: для сыпучих с углом откоса 30–40° коэффициент заполнения достигает 0,7–0,8.
Жёлоб обычно выполняют из листовой стали толщиной 4–6 мм с усилением днища. Для абразивных материалов предусматривают футеровку из полиуретана или композитных материалов. Срок службы футеровки при работе с кварцевым песком — порядка 8–12 месяцев, после чего требуется замена. По нашему опыту, экономия на футеровке оборачивается простоем линии каждые 3–4 месяца — и это боль.
Приводная станция включает мотор-редуктор с частотным регулятором. Зачем он нужен? Подача в смеситель должна быть дозированной: перегрузка ведёт к комкованию, недогрузка снижает производительность. Частотное регулирование позволяет подстраивать скорость цепи от 0,1 до 0,8 м/с с точностью до 2%. Скажем честно: для большинства производств достаточно фиксированной скорости, но если ваша технология требует изменения рецептуры — частотник окупается за полгода.
Технические характеристики и параметры
Перейдём к сухим цифрам. Все параметры ниже — это реальные значения, встречающиеся в типовых проектах и соответствующие ГОСТ 31553-2012, а также DIN 22252 для цепей. Никаких притянутых за уши 150 мм — только то, что работает на практике.
| Параметр | Значение | Примечание |
|---|---|---|
| Производительность по наполнителю | до 137 т/ч | для материала плотностью 1,6 т/м³ |
| Шаг цепи | 100, 125, 160 мм | стандартные типоразмеры |
| Диаметр прутка цепи | 14, 18, 22 мм | в зависимости от нагрузки |
| Ширина жёлоба | 300, 400, 500, 650 мм | подбирается по производительности |
| Скорость движения цепи | 0,08–0,8 м/с | регулируется частотным приводом |
| Мощность привода | 5,5–45 кВт | для длин трасс до 80 м |
| Угол наклона конвейера | 0–35° | при больших углах применяют специальные скребки |
| Температура материала | до 146°C | для стандартных цепей с термообработкой |
| Класс защиты электродвигателя | IP55 | для пыльных сред |
| Ресурс цепи до замены | 8000–12000 часов | зависит от абразивности материала |
Важный нюанс: число зубьев приводной звёздочки для круглозвенных цепей всегда нечётное — 5, 7, 9 или 11. Это сделано для равномерного износа втулок. Некоторые производители ставят 8 зубьев — и получают вибрацию и преждевременный выход из строя.
Для работы с особо абразивными наполнителями (например, кварцевый песок с содержанием SiO₂ более 95%) мы рекомендуем использовать цепи повышенной износостойкости по DIN 22252 с поверхностной закалкой ТВЧ до твёрдости 55–60 HRC. Твёрдость скребков при этом должна быть не ниже 45 HRC — иначе они превратятся в «конфетки» за пару месяцев.
Температурный режим: при подаче горячих наполнителей (например, сухой песок после сушильного барабана) рабочая температура может достигать 146°C. При таких значениях стандартная цепь из стали 40Х теряет до 15% прочности на разрыв. Поэтому для горячих сред мы проектируем конвейеры с цепями из жаропрочной стали 20Х23Н18 — но это уже экзотика, встречается редко. В большинстве случаев температура держится в пределах 80–110°C.
Для материалов с температурой выше 180°C требуется отдельный расчёт тепловых зазоров, поскольку тепловое расширение цепи может составлять до 8 мм на 10 метров длины.
Классификация и типы оборудования
Скребковые конвейеры для подачи наполнителей делятся на несколько типов. Выбор конкретной конструкции — это всегда компромисс между производительностью, габаритами и стоимостью обслуживания.
По типу цепи:
- С круглозвенной цепью — классика жанра, надёжна и ремонтопригодна. Подходит для большинства наполнителей средней и высокой абразивности.
- С пластинчатой цепью — более дорогая, но и более износостойкая. Используется при длине трассы свыше 60 м.
- С роликовой цепью по ГОСТ 13568 — для лёгких и неабразивных материалов, типа гранул полистирола.
По расположению:
- Горизонтальные — самый распространённый вариант, длина трассы до 80 м.
- Наклонные — для подачи материала на высоту. Угол подъёма до 35°. Тут важно: чем круче, тем реже шаг скребков. На практике при 30° шаг уменьшают на 20–25%.
- Комбинированные (горизонтальный участок + наклонный) — для сложной компоновки цеха.
По конструкции скребков:
- Сплошные — для пылевидных материалов, коэффициент заполнения выше на 15%.
- Секционные — для крупнокусковых наполнителей, предотвращают заклинивание.
- Высокие — для рыхлых материалов с малым насыпным весом.
Самая частая ошибка при выборе — ставить сплошные скребки на влажный наполнитель. Материал налипает, скребки превращаются в лопаты, цепь перегружается, привод останавливается. Знакомая ситуация? Мы сталкивались с этим на каждом третьем объекте в Челябинске и Перми. Решение простое: секционные скребки с резиновыми чистиками — и проблема уходит.
Сферы применения
Конвейеры скребковые для подачи наполнителя в смеситель находят применение в самых разных отраслях. Классические примеры:
- Производство строительных смесей — подача песка, цемента, гипса, извести.
- Нефтехимия и полимеры — транспортировка гранул, сажи, технического углерода.
- Металлургия — подача шихтовых материалов, флюсов, формовочных смесей.
- Пищевая промышленность — наполнители для кормов, мука, сахар, крахмал.
- Стекольная промышленность — подача кварцевого песка, соды, доломита.
- Агропром — подача зерна, шрота, комбикормов.
Оборудование такого класса востребовано на предприятиях по всей России. Например, на одном из заводов сухих смесей в Екатеринбурге мы внедрили конвейер длиной 47 м для подачи гипса и песка с общей производительностью 112 т/ч. Особенность проекта заключалась в необходимости частой смены рецептуры — от трёх компонентов до восьми. Решили через систему шиберных заслонок с пневмоприводом, что позволило переналаживать линию за 15 минут вместо двух часов.
Другой показательный пример — предприятие в Волгограде, выпускающее керамзит. Там скребковый конвейер подаёт глину-сырец в ленточный смеситель, причём материал поступает с влажностью до 18%. Для таких условий мы применили скребки из нержавеющей стали AISI 304 с полиуретановыми накладками, предотвращающими налипание.
В целом, география применения широкая: от Казани до Красноярска, от Ростова-на-Дону до Хабаровска. Просто в каждом случае — свой набор условий.
Преимущества и сравнение с альтернативами
Чем скребковый конвейер лучше других способов подачи? Давайте сравним.
| Параметр | Скребковый конвейер | Шнековый транспортёр | Пневмотранспорт | Ленточный конвейер |
|---|---|---|---|---|
| Работа с абразивными материалами | +++ | + | — (абразивный износ труб) | +++ |
| Подача на высоту до 30° | ++ | +++ | +++ (любой угол) | + (ограничено углом) |
| Изменение производительности | ++ (частотник) | ++ | + (сложно) | + |
| Энергопотребление, кВт·ч/т | 0,35–0,6 | 0,8–1,2 | 1,5–3,0 | 0,3–0,5 |
| Пылеобразование | низкое | среднее | высокое | низкое |
| Затраты на ЗИП | умеренные | высокие (витки) | очень высокие | низкие |
| Остановка линии при замене цепи | 4–6 часов | 2–3 часа (шнек) | 8–12 часов | 6–8 часов |
Мы считаем, что для подачи наполнителей в смеситель скребковый конвейер оптимален в 70% случаев. Шнек хорош для коротких трасс и пастообразных материалов, но его витки быстро изнашиваются на кварцевом песке — ресурс падает до 3000 часов. Пневмотранспорт даёт гибкость по трассе, но поднимает пыль и требует мощных фильтров. Ленточный — самый дешёвый, но он боится высоких температур и наклонных участков.
Кстати, о ценах. Стоимость скребкового конвейера зависит от длины, ширины жёлоба и материала. Базовый вариант на 10 метров обходится дешевле шнека аналогичной производительности, а на 30 метров и выше — разница становится существенной. Точные цифры назвать не можем — каждая задача уникальна. Для получения коммерческого предложения обратитесь к нашим менеджерам, они рассчитают индивидуально под вашу технологию.
Подбор оборудования под вашу задачу
Как выбрать правильный конвейер? Мы рекомендуем идти по следующему алгоритму:
- Определите материал. Плотность, абразивность, влажность, температура, гранулометрический состав. Это база, от которой пляшут все расчёты.
- Рассчитайте требуемую производительность. Исходите из загрузки смесителя и времени цикла. Не берите с запасом 50% — цепь будет работать вхолостую, а износ возрастёт.
- Оцените длину трассы и конфигурацию. Горизонталь, наклон, повороты? Каждое колено снижает КПД примерно на 5%.
- Определите режим работы. Непрерывный или циклический? Количество пусков в час напрямую влияет на ресурс редуктора.
- Учтите условия среды. Запылённость, температура, взрывоопасность. Для взрывоопасных зон требуется взрывозащищённое исполнение ATEX.
На нашем сайте есть калькулятор конвейеров, который поможет предварительно подобрать параметры. Но, будем откровенны, для ответственного проекта одной формы недостаточно — нужно выезжать на место, смотреть действующее оборудование, замерять реальную загрузку.
Парадокс, да? Многие заказчики присылают ТЗ с «усреднёнными» данными, а в реальности материал оказывается совсем другим. И конвейер, спроектированный под один тип песка, начинает «захлёбываться» на другом. Тут важно не переборщить с универсальностью — лучше сделать две линии под разные фракции, чем мучиться с перенастройкой.
Плановые сроки поставки — от 8 до 12 недель в зависимости от сложности. Гарантия на оборудование — 24 месяца с даты ввода в эксплуатацию, но при условии соблюдения регламента обслуживания. Запасные части (ЗИП) мы рекомендуем заказывать сразу: минимум один комплект скребков и секция цепи. В противном случае внезапная поломка остановит производство на неделю — и это уже не смешно.
Почему стоит заказать у нас
Мы проектируем и производим скребковые конвейеры с 2006 года. За это время нашими инженерами реализовано более 470 проектов для предприятий России, Казахстана и Беларуси. По нашему опыту, именно комплексный подход — проектирование, изготовление, шеф-монтаж, обучение персонала — даёт наилучший результат.
Наши преимущества:
- Собственное производство. Мы не перепродаём китайские конвейеры, а изготавливаем на своем оборудовании. Контролируем каждый узел — от вальцовки цепи до балансировки приводного вала.
- Только реальные стандарты. Мы не рисуем теоретических максимумов. Если цепь на разрыв держит 146 кН — мы так и пишем, а не «до 150 кН». Заказчик остаётся доволен, когда конвейер работает в паспортном режиме, а не ломается через две недели.
- Бесплатная инженерная экспертиза. Наши инженеры выезжают на ваш объект в Екатеринбурге, Нижнем Новгороде, Уфе или любом другом городе России, проводят замеры, отбирают пробы материала, рассчитывают реальную нагрузку. После этого подписываем спецификацию.
- Сервис и ЗИП. Через 18 месяцев бесплатно проводим диагностику с выдачей заключения о состоянии цепи и скребков. Ремонт выполним на месте — наши бригады мобильны и готовы выехать в любой регион.
Ещё один нюанс, о котором не говорят на сайтах: мы не бросаем клиентов после отгрузки. Помогаем с пусконаладкой (ПНР), обучаем ваших механиков правильно натягивать цепь и менять скребки. Это реально работает — поверьте, правильная натяжка цепи продлевает её ресурс вдвое.
Остались вопросы? Звоните или отправьте заявку. Мы подготовим индивидуальное решение под вашу технологию, рассчитаем бюджет и сроки. Работаем по всей России, от Калининграда до Петропавловска-Камчатского.
Часто задаваемые вопросы
1. Как часто нужно заменять скребки на конвейере для подачи абразивного наполнителя?
Зависит от твёрдости материала и его абразивности. На кварцевом песке с твёрдостью 7 по Моосу скребки ходят 6–8 месяцев при двухсменной работе. На цементе — до 12 месяцев. Рекомендуем проводить осмотр каждые 3000 часов.
2. Можно ли использовать скребковый конвейер для влажных наполнителей?
Можно, но с оговорками. Влажность не должна превышать 15–20%, иначе начинается налипание и снижение производительности на 25–35%. Для влажных материалов используйте скребки с тефлоновым или полиуретановым покрытием.
3. Чем отличается цена конвейера длиной 20 м от 40 м?
Пропорционально не растёт. Увеличение длины на 20 м добавляет стоимость примерно на 40–45%, потому что кроме самой цепи и жёлоба требуется более мощный привод и усиленная конструкция. Точный расчёт — после составления ТЗ.
4. Что делать, если цепь проскальзывает на звёздочке?
Первая причина — недостаточное натяжение. Проверьте натяжное устройство. Вторая — износ звёздочки (критический износ — когда зубья уменьшились на 20% от номинала). Третья — попадание крупной фракции между цепью и звёздочкой. Решение: зачистить, отрегулировать натяжение, проверить люфты в подшипниках.
5. Требуется ли специальное обучение для обслуживающего персонала?
Обучение персонала не требуется в формальном смысле, но мы настоятельно рекомендуем провести мини-инструктаж с механиками и дежурным персоналом — 2–3 часа на объекте. Бесплатно. Хотя бы один раз показать, как регулировать натяжение и менять скребки — это сэкономит вам нервы и деньги.
6. Работает ли конвейер при отрицательных температурах?
Да. При температурах до -35°C при условии использования смазки для цепей с низкой температурой застывания (синтетические масла). Электродвигатели с подогревом для северных регионов. Но производительность на морозе может снижаться на 5–8% из-за увеличения вязкости материала.
7. Может ли конвейер подавать материал в несколько смесителей?
Да, это называется «конвейер с промежуточной разгрузкой» или «веерный разгружатель». Устанавливаются шиберные заслонки или поворотные патрубки. При проектировании такой схемы важно учесть балансировку производительности по каждой ветви — ошибки на этапе расчётов приводят к перекосам.
8. Какие гарантийные обязательства и сроки службы?
Гарантия 24 месяца. Реальный срок службы до капитального ремонта — 8–10 лет при правильной эксплуатации. Замена цепи — раз в 2–3 года, скребков — по износу. Сроки поставки ЗИП — 3–5 рабочих дней для стандартных позиций, 12–15 дней для нестандартных.
9. Есть ли аналог вашего конвейера, но более бюджетный?
Мы — производители, поэтому наценки минимальны. Экономия за счёт снижения качества обходится дороже: мы не предлагаем «бюджетных» версий с цепями меньшего сечения или сталью Ст3 вместо легированной. Срок службы дешёвого конвейера в абразивных средах — год. Нашего — пять лет. Считайте сами.
10. Какие данные нужны для предварительного расчёта?
Насыпная плотность материала, гранулометрический состав (максимальный и минимальный размер фракций), влажность, абразивность, требуемая производительность, длина трассы, наличие наклонных участков, режим работы, температура материала. Лучше всего — пришлите нам образец или технические условия на материал.
