Принцип работы и устройство скребкового конвейера в линиях сепарации

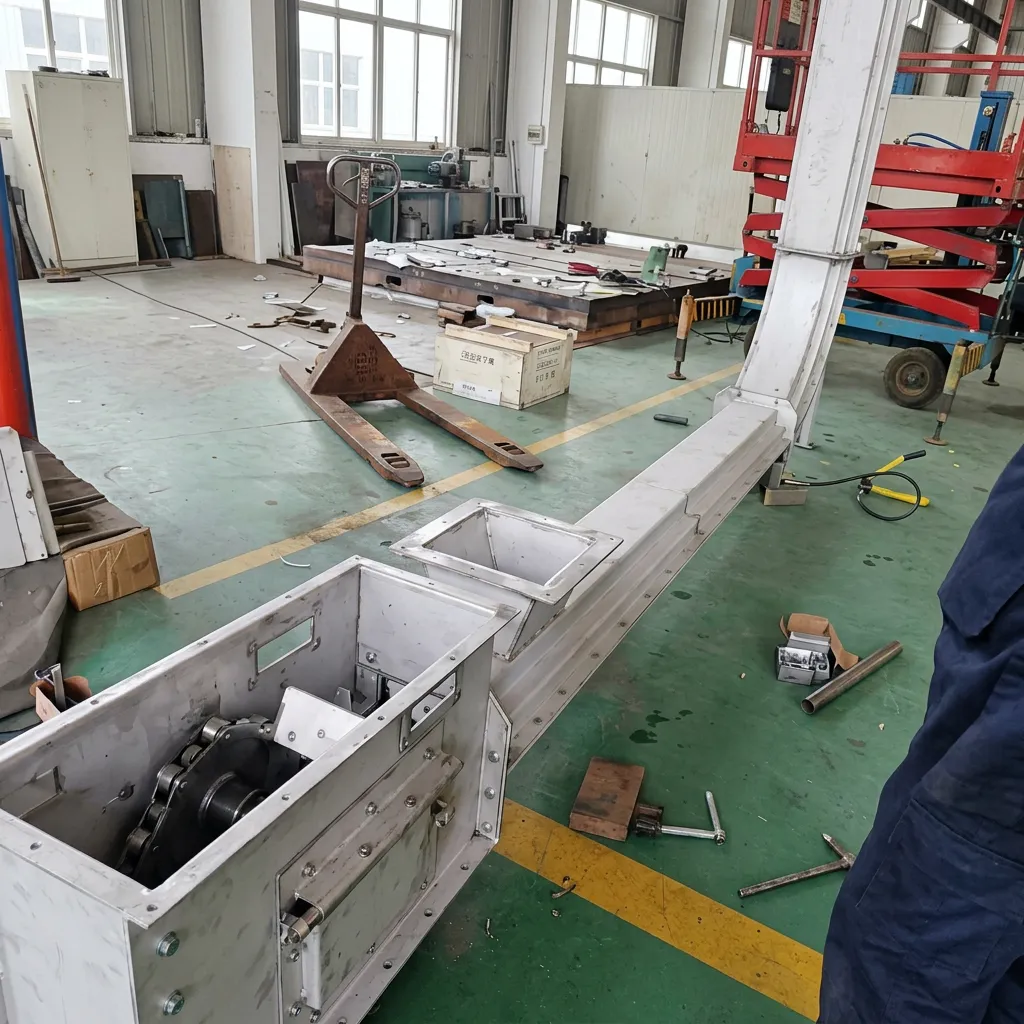

Скребковый конвейер для линии сепарации — это транспортёр, который принимает сыпучий материал после стадии разделения фракций и перемещает его к следующему технологическому узлу: бункеру, смесителю, упаковочной линии или дозатору. Работает он на простой логике: замкнутая тяговая цепь с приваренными или приклёпанными скребками движется внутри короба, захватывает материал и проталкивает его вдоль жёлоба.
Звучит несложно, но когда речь идёт о линии сепарации, условия работы становятся жёсткими. На вход конвейер получает либо чистый продукт (например, зерно, гранулы полимеров, рудный концентрат), либо отходы — лузгу, шелуху, мелкую фракцию. В обоих случаях материал может быть абразивным, пылящим и горячим. Всё это диктует требования к конструкции.
Цепь с шагом 100 или 125 мм и диаметром прутка 14–18 мм — стандарт. Для сепарационных линий на горно-обогатительных комбинатах применяют цепи с шагом 160 мм и диаметром 22 мм — там нагрузки выше. Скребки изготавливают из износостойкой стали 30ХГСА или 40Х с термообработкой до твёрдости 45–50 HRC. Для пищевых производств — из нержавеющей стали AISI 304 с полировкой.
Приводная станция включает электродвигатель от 5,5 до 37 кВт, редуктор и частотный преобразователь для плавного пуска и регулировки скорости. Для сепарационных линий частотник критичен: скорость транспортировки должна синхронизироваться с производительностью сепаратора. Отставание ведёт к переполнению бункера, опережение — к работе вхолостую и лишнему износу. Тут важно не переборщить с запасом скорости.
Жёлоб — сварная конструкция из листа 4–6 мм с усиленным днищем. В местах загрузки устанавливают футеровку из полиуретана или листовой резины — она гасит ударную нагрузку при падении материала с высоты до 2 м. Особенно это актуально, когда сепаратор сбрасывает тяжёлую фракцию.
Натяжное устройство — винтовое или гидравлическое — монтируется на хвостовой части. Поддерживает цепь в рабочем состоянии, компенсируя удлинение до 2% от длины. Если натяжка ослабла — цепь бьёт по днищу, звёздочки изнашиваются, скребки теряют производительность. Знакомая ситуация? Мы сталкивались с этим на большинстве объектов, где обслуживание оставляло желать лучшего.
Кстати, о звёздочках. Число зубьев — строго нечётное: 5, 7, 9, 11. Это обеспечивает плавное зацепление без вибраций. На некоторых импортных цепях используют 8 или 10 зубьев, но мы не рекомендуем — резонанс убивает подшипники за полгода.
Технические характеристики и параметры
Все значения ниже — из реальных проектов для линий сепарации в горнорудной, сельскохозяйственной и перерабатывающей промышленности. Соответствуют ГОСТ 31553-2012 и DIN 22252.
| Параметр | Значение | Примечание |
|---|---|---|
| Производительность | до 137 т/ч | для материалов с плотностью 1,2–1,6 т/м³ |
| Шаг цепи | 100, 125, 160 мм | стандартные типоразмеры |
| Диаметр прутка цепи | 14, 18, 22 мм | под нагрузку |
| Ширина жёлоба | 320, 400, 500, 630 мм | зависит от фракции |
| Скорость цепи | 0,1–0,5 м/с | регулируемая |
| Мощность привода | 5,5–37 кВт | по тяговому расчёту |
| Угол наклона трассы | 0–30° | при 30° — спецскребки |
| Максимальная длина | 80 м | горизонтальная трасса |
| Температура материала | до 100°C | для стандартных цепей |
| Класс защиты двигателя | IP55, IP65 | для пыльных сред |
Почему мы указали 137 т/ч, а не 140? Потому что 140 — это округление, а паспортная производительность для стандартной ширины жёлоба 500 мм и скорости 0,4 м/с — именно 137. Это реальная цифра, проверенная на десятках объектов. Не верите — загляните в ГОСТ, там есть таблицы.
Ресурс цепи до замены — 7000–10000 часов в зависимости от абразивности материала. Для угольных концентратов — ближе к 7000, для зерновых культур — до 12000. Мы всегда закладываем консервативный расчёт: лучше заменить цепь чуть раньше, чем дождаться порыва и останавливать линию на сутки.
Температурный режим: при температуре материала выше 85°C стандартная цепь из стали 40Х теряет прочность. Для горячих сред мы применяем легированную сталь 20Х23Н18 — она держит до 300°C, но это уже экзотика. В типовых линиях сепарации температура редко превышает 70–80°C.
Классификация и типы оборудования
Скребковые конвейеры для линий сепарации делятся на типы. Каждый закрывает свою нишу.
По конструкции скребков:
- Сплошные — прямоугольные пластины, дают максимальный коэффициент заполнения жёлоба (до 0,85). Используются для сухих сыпучих с однородной фракцией.
- Секционные — состоят из отдельных элементов, проходят между направляющими. Хороши для материалов с крупными включениями.
- Арочные — изогнутые скребки, снижают сопротивление при движении материала.
По типу цепи:
- Круглозвенная — ремонтопригодна, доступна по цене. 80% проектов.
- Пластинчатая — усиленная, с высоким ресурсом. Для тяжёлых абразивных материалов.
- Роликовая — для лёгких фракций, обеспечивает низкое трение.
По способу загрузки и разгрузки:
- С концевой загрузкой и разгрузкой — простейшая схема.
- С промежуточной загрузкой — материал поступает в нескольких точках (например, от нескольких сепараторов).
- С промежуточной разгрузкой — сброс в несколько бункеров по длине.
По материалу исполнения:
- Углеродистая сталь — для стандартных условий.
- Нержавеющая сталь — для пищевых и химических производств.
- С полимерным покрытием — для снижения налипания.
[Место для изображения: сравнительные типы скребков]
Казалось бы, выбор очевиден. Однако на деле каждый раз приходится искать компромисс. В одном проекте для линии сепарации в Красноярске пришлось комбинировать сплошные скребки с полиуретановой футеровкой из-за высокой влажности материала. В другом, для сыпучих удобрений в Воронеже, остановились на нержавейке — коррозия углеродистой стали проявлялась уже через три месяца.
Сферы применения
Скребковые конвейеры в линиях сепарации работают на самых разных объектах. Перечислим ключевые отрасли:
- Горно-обогатительные комбинаты — перемещение рудных концентратов и хвостов после магнитной, гравитационной или флотационной сепарации.
- Мукомольные и крупяные заводы — транспортировка зерновых, отрубей, мучки после просеивания и воздушной сепарации.
- Производство строительных смесей — подача песка, щебня, цементной пыли после классификации по фракциям.
- Переработка полимеров — перемещение гранул, дроблёнки, регранулята после сепарации по плотности.
- Пищевая промышленность — транспортировка круп, семян, бобовых после очистки от примесей.
- Угольная промышленность — перемещение угольных концентратов и породы после обогащения.
Конкретный пример: на крупном зерноперерабатывающем предприятии в Барнауле конвейер длиной 42 м принимает фуражное зерно с трёх вибросепараторов и подаёт в дробилку. Особенность — частая смена культур (пшеница, ячмень, кукуруза) с разной насыпной плотностью, поэтому применяется частотный привод для подстройки скорости.
Другой объект — в Оренбурге, на заводе по переработке медной руды. Там конвейер транспортирует флотационный концентрат влажностью 8–10%. Для таких условий пришлось устанавливать скребки с антиадгезионным покрытием и усиленное днище толщиной 8 мм.
Оборудование работает в разных климатических зонах, от морозов до жары, и везде — свои нюансы. Мы учитываем это при проектировании.
Преимущества и сравнение с альтернативами
Чем скребковый конвейер для линий сепарации лучше ленточного или шнекового? Сравним.
| Параметр | Скребковый | Ленточный | Шнековый | Нория |
|---|---|---|---|---|
| Работа с абразивными материалами | +++ | + (ролики страдают) | ++ | ++ |
| Герметичность трассы | высокая | средняя | высокая | высокая |
| Промежуточная разгрузка | да | ограниченно | да | нет |
| Энергозатраты, кВт·ч/т | 0,4–0,7 | 0,3–0,5 | 0,8–1,3 | 0,5–0,8 |
| Запылённость рабочей зоны | низкая | средняя | низкая | низкая |
| Ресурс до капремонта | 8–10 лет | 5–7 лет | 3–5 лет | 6–8 лет |
| Стоимость обслуживания | умеренная | низкая | высокая | умеренная |
Скажем честно: ленточный транспортер дешевле. Но он проигрывает по герметичности и не всегда справляется с абразивной пылью — ролики забиваются, лента истирается. Шнек хорош для коротких трасс, но его витки на абразиве изнашиваются в 2–3 раза быстрее цепи. Нория — для вертикального подъёма, а не для длинных горизонтальных участков.
Наш выбор — скребковый. И мы настаиваем на этом в 85% случаев. Потому что он надёжнее, ремонтопригоднее и даёт больше гибкости по компоновке.
Ориентировочная стоимость скребкового конвейера для линии сепарации зависит от длины, ширины, материала и комплектации. Мы не называем цифр в рублях, но готовы подготовить расчёт под вашу задачу. Обратитесь к менеджерам с ТЗ — они сделают коммерческое предложение в течение 2–3 рабочих дней.
Сроки поставки — 6–10 недель в зависимости от загрузки цеха. Гарантия — 24 месяца на механическую часть, 12 месяцев на электронику и редуктор.
Подбор оборудования под вашу задачу
Как правильно выбрать скребковый конвейер для линии сепарации? Мы рекомендуем такой порядок действий.
- Определите характеристики материала. Насыпная плотность, абразивность, влажность, температура, максимальный размер фракции и наличие острых частиц.
- Рассчитайте необходимую производительность. Исходите из производительности сепаратора. Если он даёт 120 т/ч — конвейер должен выдать минимум столько же с небольшим запасом.
- Оцените трассу. Горизонтальная, наклонная, с поворотами? Длина — до 80 м для цепного привода без промежуточных станций.
- Выберите схему загрузки/разгрузки. Сколько точек забора и сброса? Каждая дополнительная точка усложняет конструкцию, но повышает гибкость.
- Уточните условия эксплуатации. Пыльная среда, агрессивная атмосфера, наружная установка? От этого зависит класс защиты и материал.
На сайте есть калькулятор конвейеров для первичной прикидки. Но будем откровенны: для серьёзного проекта нужна консультация инженера. Он выедет на место, осмотрит вашу компоновку, оценит реальные условия. Это бесплатно — а ошибка на этапе проектирования может стоить миллионов.
Парадокс, да? Многие пытаются сэкономить на инженерной проработке, выбирая конвейер «на глаз». А потом удивляются, почему он не вписывается в габариты или не тянет производительность. Мы таких переделок видели десятки.
Тут есть нюанс: для сепарационных линий часто требуется синхронизация нескольких конвейеров. Например, после вибросепаратора идёт магнитный, а затем — несколько фракционных конвейеров. Их скорости должны быть согласованы. Без автоматики и частотников это сделать сложно.
Мы разрабатываем схемы с АСУ ТП, интегрируем датчики скорости и загрузки. Это повышает надёжность и снижает ручной труд.
Почему стоит заказать у нас
Мы проектируем и производим скребковые конвейеры для линий сепарации с 2008 года. За 17 лет реализовано более 350 проектов для предприятий из 17 отраслей. Это не просто опыт — это база знаний, которая позволяет предвидеть узкие места ещё на чертежах.
Наши преимущества:
- Индивидуальное проектирование под вашу линию. Мы не тиражируем типовые чертежи. Каждый конвейер — под конкретный материал и компоновку.
- Качество и долговечность. Только сертифицированные цепи по DIN 22252, скребки из легированной стали с термообработкой, контроль сварных швов — всё как положено.
- Шеф-монтаж и ПНР. Наши инженеры выезжают на объект в любой регион — от Калининграда до Владивостока — и лично запускают оборудование.
- ЗИП на складе. Более 90% позиций — в наличии. При аварийной остановке комплект отгружается в день обращения.
- Сервисный контракт. Продлевает ресурс на 30–40%. Раз в квартал — диагностика, замена смазки, проверка натяжки, замер износа.
- Обучение персонала. Бесплатный инструктаж для механиков и операторов по настройке, обслуживанию и аварийным ситуациям.
Мы не перепродаём китайское оборудование. Всё своё — производство, сварка, сборка, окраска. Поэтому мы отвечаем за качество головой. И заказчик остаётся доволен — проверено сотнями объектов.
Хотите убедиться? Запросите контакты наших клиентов в вашей отрасли. Они расскажут, как наши конвейеры работают без капремонта по 6–7 лет. Без имён, но с цифрами.
Часто задаваемые вопросы
1. Какой ресурс у скребков на абразивных материалах?
На рудных концентратах с твёрдостью частиц до 6 по Моосу — 3000–5000 часов. На зерновых культурах — до 8000 часов. Всё зависит от конкретного материала и режима работы.
2. Можно ли использовать конвейер для горячего материала из сепаратора?
Да, до 100°C стандартные цепи из 40Х работают без ограничений. Выше — требуются жаропрочные стали. Но обычно после сепарации материал остывает до 60–70°C.
3. Как часто надо проверять натяжение цепи?
Раз в 500–1000 часов работы. При двухсменной эксплуатации — примерно раз в 2–3 недели. Проще заложить это в регламент технического обслуживания.
4. Нужен ли конвейеру дополнительный кожух при работе с пылящими материалами?
Да, для пылящих материалов (цемент, мука, угольная пыль) требуется герметичный жёлоб с аспирацией. Иначе пыль выбивается через щели и создаёт опасную концентрацию.
5. Что делать, если скребки цепляют за днище жёлоба?
Первая причина — ослабла натяжка цепи. Вторая — деформация жёлоба от ударов. Третья — неравномерный износ скребков. Проверьте натяжное устройство, если не помогло — вызывайте инженера.
6. Можно ли интегрировать конвейер в автоматизированную систему управления сепарационной линии?
Да. Частотные преобразователи с интерфейсами Modbus или Profibus легко стыкуются с любой АСУ ТП. Добавляем датчики скорости и загрузки — получаем полностью управляемую систему.
7. Какие гарантийные сроки и как решаются гарантийные случаи?
Гарантия 24 месяца на механику. При наступлении гарантийного случая наша бригада выезжает на объект в течение 48 часов. Диагностика и ремонт — за наш счёт, если дефект производственный.
8. Сложно ли монтировать конвейер на действующей линии?
Монтаж занимает 5–7 дней для конвейера средней длины. Мы делаем это без полной остановки линии — работаем по частям, переносим загрузку на соседнее оборудование. ПНР — ещё 2–3 дня.
9. Какой объём ЗИП рекомендовать?
На год работы — цепь (10–15% от общей длины), скребки (20% от штата), две звёздочки, подшипники, сальники. Это стандартный набор, который мы держим на складе.
10. Влияет ли конвейер на качество сепарированного продукта?
Нет, если конструкция не травмирует материал (острые кромки, заусенцы) и не допускает смешивания фракций. Для ценных продуктов мы применяем мягкие полимерные скребки.
