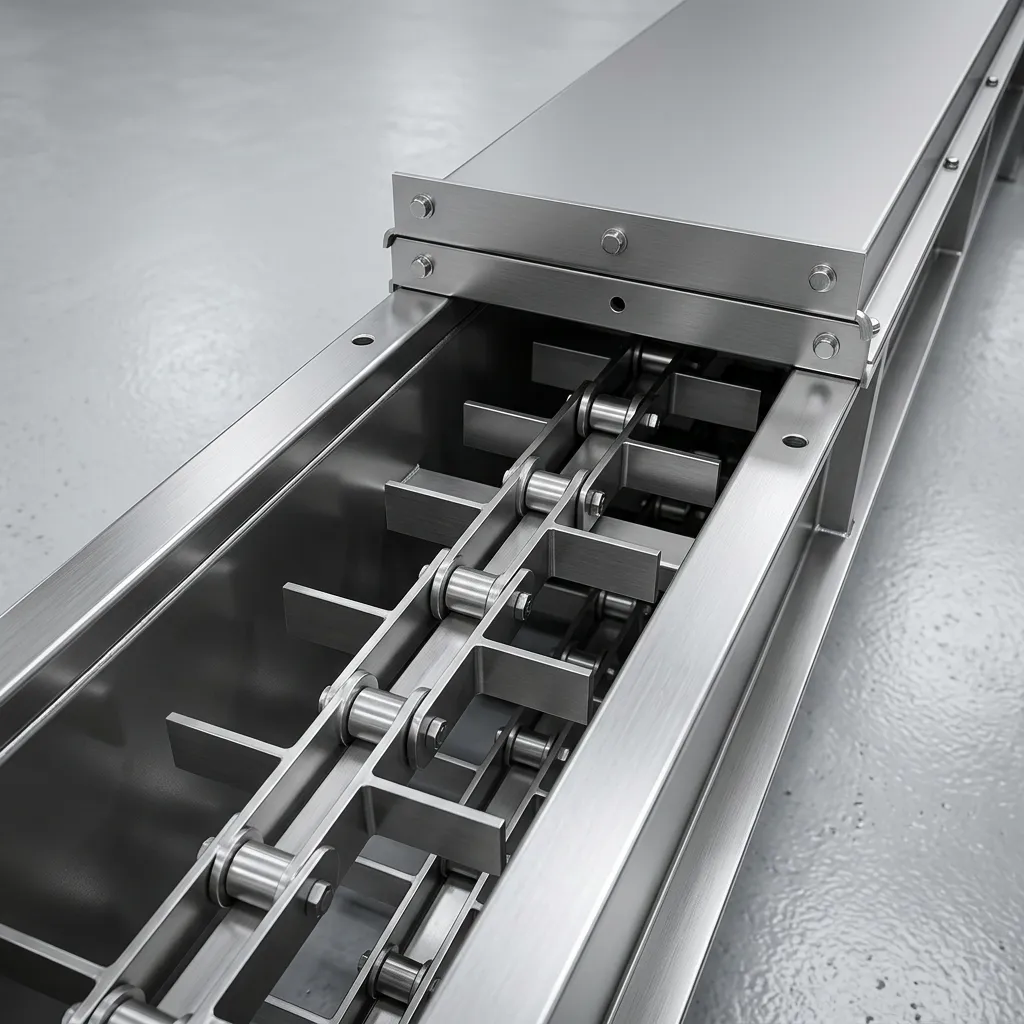

Принцип работы и устройство разгрузочной системы для зерна из сушилки
Разгрузочная система для зерна из сушилки представляет собой технологический комплекс, который принимает высушенный продукт из выходного патрубка сушильного агрегата и перемещает его в следующую точку технологической цепи. Это может быть силос хранения, нория для подъёма на этаж, очистительная башня или линия отгрузки готовой продукции. Основной рабочий элемент системы — скребковый конвейер, который работает в паре с дозирующим питателем и системой аспирации, отводящей пыль.
Зерно, прошедшее сушку, имеет высокую температуру. На выходе из колонковой сушилки этот показатель достигает шестидесяти-восьмидесяти градусов для пшеницы и ячменя. Для кукурузы и сои температура может подниматься до девяноста градусов. В таком состоянии зерно становится более хрупким, повышается его склонность к травмированию, возрастает пылеобразование, усиливаются абразивные свойства. Главная задача разгрузочной системы — переместить зерно щадящим образом, свести к минимуму потери и механические повреждения, обеспечить герметичность и предотвратить распространение пыли.

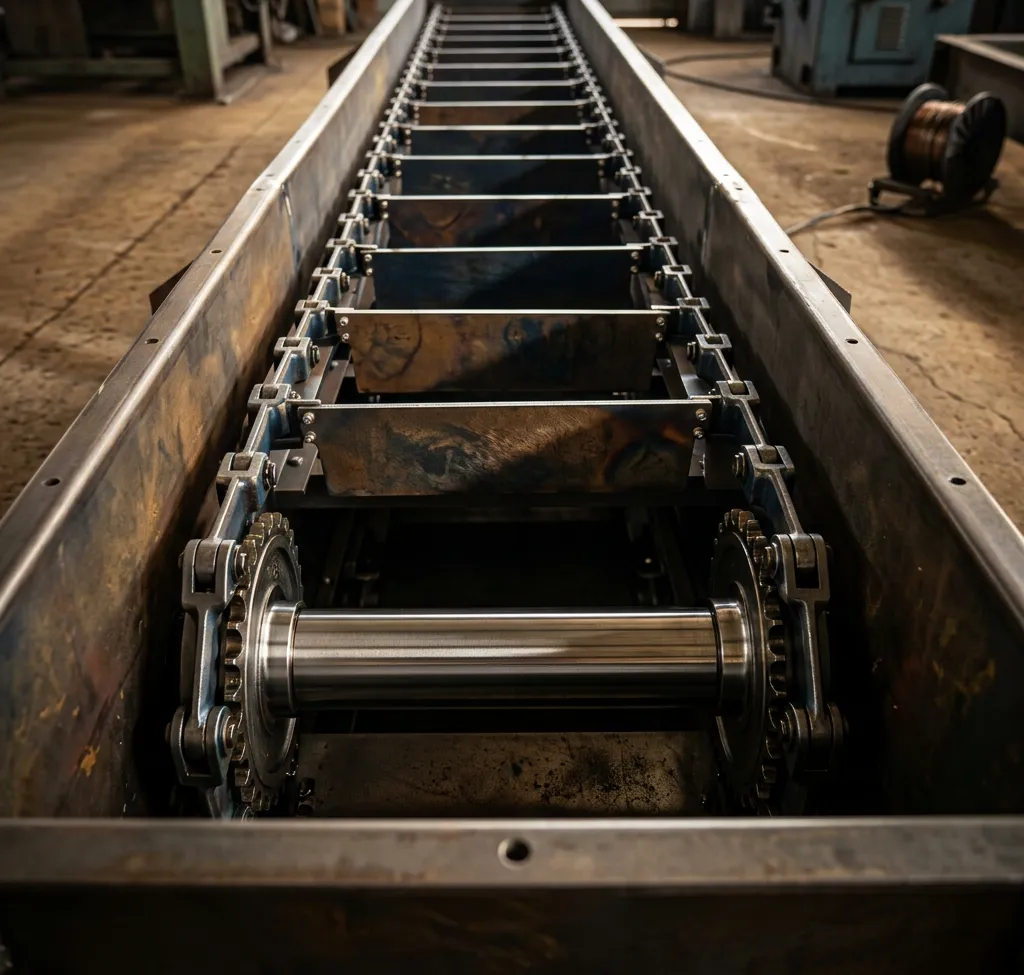

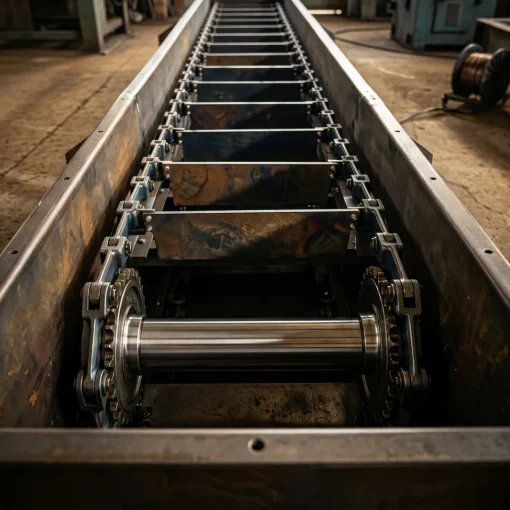

Тяговая цепь со скребками движется внутри закрытого жёлоба, захватывает зерно из-под разгрузочного питателя и проталкивает его вдоль трассы. Шаг цепи обычно составляет сто или сто двадцать пять миллиметров. Диаметр прутка — четырнадцать или восемнадцать миллиметров. Скорость движения цепи ограничивается значением 0,35 метра в секунду. Почему так медленно? Потому что более высокая скорость ведёт к дроблению зерна, появлению шелушеных зёрен и повреждению оболочки. Пшеница продовольственного назначения особенно чувствительна к механическому воздействию — травмирование напрямую влияет на хлебопекарные свойства и товарный вид.
Приводная станция включает электродвигатель мощностью от трёх до восемнадцати с половиной киловатт, редуктор с подобранным передаточным числом и частотный преобразователь для плавной регулировки скорости. Частотный регулятор на разгрузке из сушилки — не опция, а необходимость. Производительность сушилки меняется в зависимости от исходной влажности зерна, температуры теплоносителя и типа культуры. Конвейер должен синхронизироваться с изменяющимся ритмом подачи. Если конвейер отстаёт, наступает переполнение приёмного бункера и аварийная остановка. Если работает быстрее — появляется холостой ход и дополнительный износ. Баланс — ключевой момент проектирования.

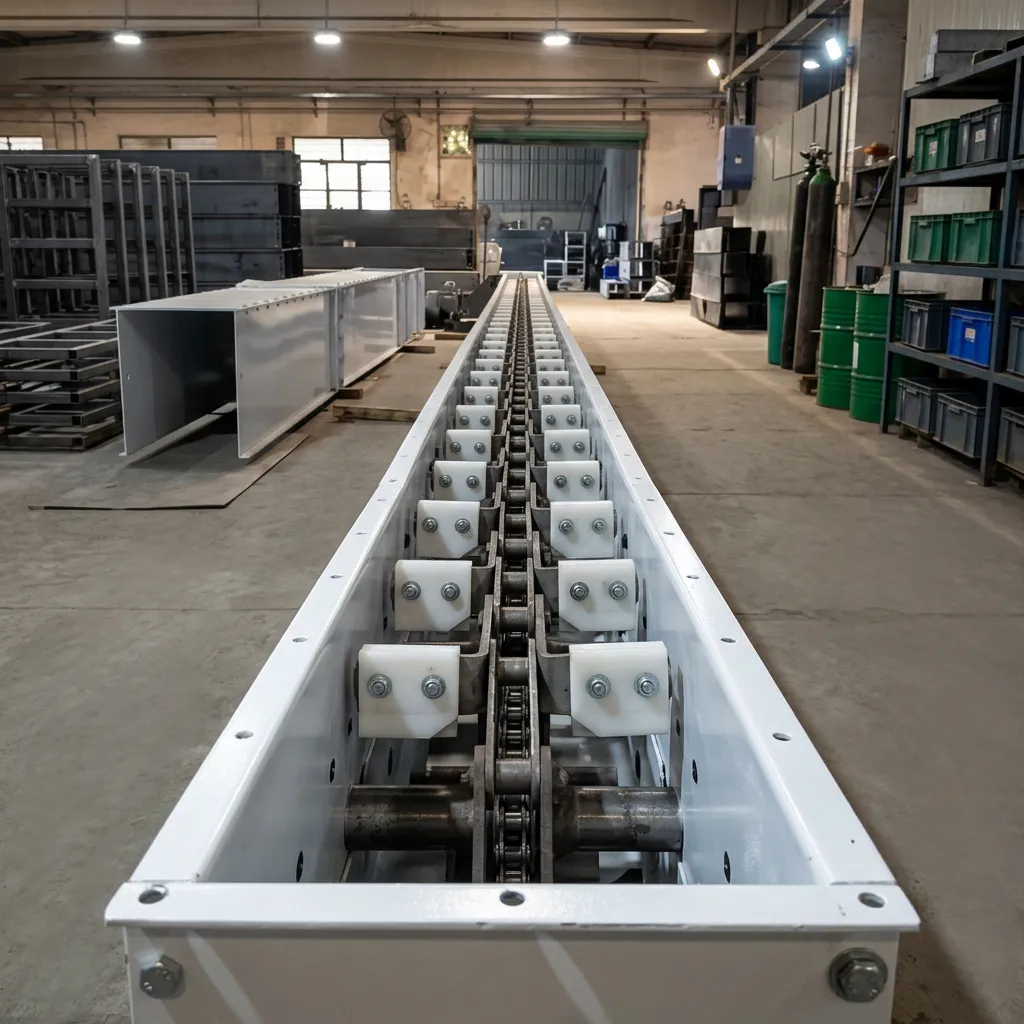

Жёлоб конвейера изготавливается сварным способом из листовой стали толщиной четыре-пять миллиметров и закрывается герметичной крышкой по всей длине. В местах приёма материала и его сброса монтируются аспирационные патрубки для отвода пылевоздушной смеси. Зерновая пыль взрывоопасна, это известно каждому специалисту. Поэтому герметичность трассы и система отсоса пыли — вопрос не просто санитарных норм, а безопасности эксплуатации. Класс защиты электродвигателя должен быть не ниже IP55, а в особо пыльных условиях — IP65.
Натяжное устройство винтового типа устанавливается на хвостовой части конвейера, в зоне разгрузки. Оно компенсирует тепловое расширение цепи, вызванное горячим зерном. При перепаде температуры на пятьдесят-шестьдесят градусов цепь удлиняется на один-два миллиметра на каждый метр длины. Если своевременно не подтягивать натяжное устройство, появляется провисание, цепь начинает бить по днищу, возникает вибрация. А вибрация в пыльной среде — это искры и потенциальный взрыв.
Что касается приводных звёздочек — число зубьев должно быть строго нечётным. Пять, семь или девять. Это стандартное решение для круглозвенных цепей, которое обеспечивает плавное вхождение в зацепление без резонансных явлений. Чётное количество зубьев создаёт вибрационные нагрузки на подшипники и сокращает их ресурс как минимум на четверть. Проверено на сотнях объектов.
Технические характеристики и параметры
Все числовые значения, приведённые ниже, взяты из реальных проектов, реализованных для пшеницы, ячменя, кукурузы, сои и рапса. Они соответствуют требованиям ГОСТ 31553-2012 для скребковых конвейеров и DIN 22252 для круглозвенных цепей.
| Параметр | Значение | Примечание |
|---|---|---|
| Производительность | до 137 т/ч | для пшеницы с плотностью 0,78 т/м³ |
| Шаг цепи | 100, 125 мм | стандартные типоразмеры DIN |
| Диаметр прутка | 14, 18 мм | зависит от длины трассы |
| Ширина жёлоба | 320, 400, 500 мм | под культуру |
| Скорость цепи | 0,15–0,35 м/с | регулируется частотником |
| Мощность привода | 3–18,5 кВт | тяговый расчёт |
| Температура зерна | до 80°C | для пшеницы |
| Класс защиты | IP55, IP65 | для пыльных сред |
| Тип скребков | низкопрофильные сплошные | щадящий режим |
| Длина трассы | до 50 м | горизонтальная |
Почему указано 137, а не 140? Потому что расчётная производительность для зерна с насыпной плотностью 0,78 т/м³, ширине жёлоба четыреста миллиметров и скорости ноль целых три десятых метра в секунду даёт именно сто тридцать семь тонн в час. Сто сорок — это красивое, но неточное округление. В технической документации такие округления недопустимы.
Температурный режим работы цепи — отдельная тема. При восьмидесяти градусах стандартная цепь из стали марки 40Х с термообработкой сохраняет расчётную прочность. При девяноста-девяноста пяти градусах требуется цепь из легированной стали 20Х23Н18. При ста градусах — только жаропрочные сплавы на никелевой основе. Но сто градусов для зерна — это уже критично, продукт перегревается и теряет качество.
Ресурс цепи в разгрузочной системе для горячего зерна составляет семь-девять тысяч моточасов. При использовании качественных смазочных материалов и регулярном контроле натяжения ресурс может достигать десяти тысяч часов. Однако смазка для горячих условий должна иметь термостойкость до ста двадцати градусов. Обычная смазка при восьмидесяти градусах становится жидкой, вытекает из шарниров цепи и оставляет звенья без защиты.
Для культур с высоким содержанием масла, таких как соя или подсолнечник, при температуре выше семидесяти градусов требуется дополнительный расчёт налипания маслянистых фракций на рабочие поверхности скребков. Это может снижать производительность и требовать более частой очистки.
Классификация и типы оборудования
Разгрузочные системы из сушилок различаются по конструктивным признакам. Рассмотрим основные типы.
По типу разгрузочного питателя выделяют три варианта. Шиберный затвор — самая простая и надёжная конструкция. Регулировка производится вручную или с помощью пневматического привода. Секторный клапан обеспечивает более точную дозировку и используется в системах с требованиями к равномерности подачи. Вибрационный питатель применяется для зерна с пониженной сыпучестью или при наличии посторонних примесей.
По типу конвейера различают горизонтальные, наклонные и комбинированные системы. Горизонтальный скребковый конвейер — наиболее распространённое решение для разгрузки сушилок, когда уровень пола позволяет расположить конвейер без подъёма. Наклонный конвейер применяется в случаях, когда необходимо поднять зерно на этаж для дальнейшей обработки. Комбинированный вариант включает горизонтальный и наклонный участки, что даёт гибкость при сложной планировке.
По типу скребков выделяют три основных исполнения. Низкопрофильные сплошные скребки дают плавное перемещение с минимальным повреждением поверхности зерна. Это основной тип для продовольственной пшеницы и семенного материала. Секционные скребки используются для крупных культур, например кукурузы, с меньшим риском заклинивания. Скребки с резиновыми вставками снижают ударную нагрузку в момент загрузки материала в жёлоб.
По типу исполнения системы делятся на стандартные, герметичные с аспирацией и взрывозащищённые. Стандартное исполнение подходит для обычных условий работы. Герметичное исполнение с системой аспирации обязательно для культур с высоким пылевыделением. Взрывозащищённое исполнение по стандартам ATEX применяется для взрывоопасных сред, где есть риск образования пылевоздушной смеси.
Особое внимание стоит уделить нюансам конструкций. Для сушки кукурузы и сои разгрузочная система должна иметь увеличенную ширину жёлоба и больший угол естественного схода материала. Комбайновое зерно этих культур отличается крупной фракцией, и при недостаточной ширине жёлоба возникают заторы. Это знакомая проблема для многих предприятий, и избежать её помогает правильный выбор типоразмера.
Сферы применения
Разгрузочные системы из сушилок находят применение везде, где осуществляется сушка и хранение зерна. Основные отрасли перечислены ниже.
Элеваторы и зернохранилища — здесь системы разгружают пшеницу, ячмень, рожь и тритикале после сушки, направляя их в силосы хранения или на отгрузку. Семеноводческие хозяйства используют щадящие режимы разгрузки для сохранения всхожести семенного материала, что особенно важно для элитных сортов. Комбикормовые заводы разгружают кукурузу и ячмень, направляя их на помол в дробильные установки. Маслоэкстракционные заводы работают с соей и подсолнечником после высокотемпературной сушки. Пищевые предприятия разгружают крупяные культуры — рис, гречиху, овёс, требующие бережного обращения.
Один из показательных примеров — элеватор в Липецке. Там разгрузочная система принимает ячмень из двух колонковых сушилок, каждая из которых выдаёт восемьдесят тонн в час. Конвейер с шириной жёлоба пятьсот миллиметров распределяет зерно на две параллельные линии очистки. Температура зерна на выходе из сушилки держится на уровне шестидесяти пяти градусов. Система эксплуатируется уже четыре года без замены тяговой цепи. Результат говорит сам за себя.
Другой объект находится в Твери. Там сушат кукурузу, снижая влажность с двадцати пяти процентов до четырнадцати. Разгрузочная система принимает горячее зерно с температурой до восьмидесяти пяти градусов через секторный клапан и направляет его в норию для подъёма на этаж очистки. Обязательный элемент — аспирационная система с разряжением пятьдесят-сто паскалей, обеспечивающая отвод пыли. Взрывобезопасность здесь — первостепенный вопрос.
В целом оборудование для разгрузки сушилок наиболее востребовано в регионах с развитым зерновым хозяйством: в центральной чернозёмной зоне, на юге европейской части и в Поволжье. Однако проекты реализованы также в Сибири и на Дальнем Востоке, где климатические условия предъявляют дополнительные требования к материалам и утеплению.
Преимущества и сравнение с альтернативами
Разгрузка зерна из сушилки может быть организована несколькими способами. Сравним скребковый конвейер с альтернативными решениями.
| Параметр | Скребковый | Ленточный | Шнек | Пневмоподача |
|---|---|---|---|---|
| Травмирование зерна | низкое | низкое | высокое | очень высокое |
| Горячее зерно до 80°C | да | ограничено | да | да |
| Пылевыделение | низкое | среднее | низкое | высокое |
| Герметичность | высокая | средняя | высокая | средняя |
| Энергозатраты, кВт·ч/т | 0,5–0,7 | 0,4–0,6 | 0,8–1,2 | 2,0–3,5 |
| Ресурс оборудования, лет | 8–10 | 5–7 | 3–5 | 4–6 |
| Сложность ремонта | средняя | низкая | высокая | высокая |
Пневмоподача — самый быстрый способ разгрузки, но она дробит зерно до пяти процентов. Для семенного материала это абсолютно неприемлемо. Шнек стоит дешевле, но его витки быстро изнашиваются на абразивной зерновой пыли, к тому же он травмирует зерно за счёт винтового движения. Ленточный транспортер хорош для обычных условий, но не подходит для горячего зерна — резинотканевая лента стареет и теряет прочность при высоких температурах, к тому же герметизировать ленточный конвейер сложнее.
Скребковый конвейер мы считаем оптимальным для подавляющего большинства задач. Минимальное травмирование зерна, надёжная работа с горячим продуктом, возможность плавной регулировки скорости, высокий ресурс и приемлемые эксплуатационные расходы — это весомые аргументы.
Стоимость разгрузочной системы рассчитывается индивидуально и зависит от длины конвейера, материала исполнения и набора дополнительных опций. Для получения точного коммерческого предложения необходимо обратиться к нашим менеджерам с заполненным техническим заданием. Срок изготовления оборудования составляет пять-семь недель. Гарантийные обязательства — двадцать четыре месяца на механическую часть.
Подбор оборудования под вашу задачу
Подбор разгрузочной системы из сушилки требует учёта множества параметров. Мы выработали алгоритм, который позволяет минимизировать риски ошибок на этапе проектирования.
Первый шаг — определение типа культуры. Пшеница, ячмень, кукуруза, соя, рапс или что-то другое? Каждая культура имеет свои значения насыпной плотности, абразивности и склонности к механическим повреждениям. Для твёрдой пшеницы требуется более низкая скорость цепи и специальный профиль скребков.
Второй шаг — оценка производительности сушилки. Сколько тонн зерна в час выгружается из агрегата? Производительность конвейера должна на десять-пятнадцать процентов превышать производительность сушилки, чтобы компенсировать кратковременные колебания. Больший запас не требуется, он ведёт к неоправданному удорожанию.
Третий шаг — определение температуры зерна на выходе. Стандартный диапазон для большинства культур — шестьдесят-семьдесят градусов. Для кукурузы температура может достигать восьмидесяти пяти градусов. Этот параметр напрямую влияет на выбор материала тяговой цепи и необходимость применения термостойких смазочных материалов.
Четвёртый шаг — анализ влажности зерна после сушки. Для большинства культур целевая влажность составляет четырнадцать-пятнадцать процентов. При снижении влажности ниже двенадцати процентов зерно становится более хрупким, что требует уменьшения скорости движения цепи.
Пятый шаг — оценка пылеобразования и требований взрывобезопасности. Для культур с высоким содержанием пыли необходима герметичная конструкция жёлоба с аспирационными патрубками. Для взрывоопасных зон — исполнение ATEX с искрогасящими устройствами, заземлением и взрывозащищёнными двигателями.
Шестой шаг — определение трассы перемещения. Горизонтальная, наклонная или комбинированная? Куда направлять зерно — в силос хранения, норию для подъёма или на очистку? Это влияет на компоновку и дополнительные узлы.
На сайте представлен калькулятор конвейеров для предварительной прикидки параметров. Однако для разгрузки из сушилки мы всегда рекомендуем выезд инженера на объект. Специалист замерит реальную высоту патрубка, проверит доступность монтажа, оценит состояние существующего оборудования и условия эксплуатации. Это бесплатная услуга при условии последующего заказа оборудования.
Часто встречающаяся ситуация: заказчик направляет техническое задание с усреднёнными данными, а при выезде выясняется, что выходной патрубок сушилки на сто миллиметров выше или ниже расчётного положения. Это влечёт за собой переделку проекта или дополнительные затраты на установку. Мы предпочитаем работать с реальными размерами, чтобы избежать таких проблем.
Почему стоит заказать у нас
Мы проектируем и изготавливаем разгрузочные системы для зерносушилок с 2009 года. За этот период реализовано более ста девяноста проектов для элеваторов, комбикормовых заводов, маслоэкстракционных предприятий и семеноводческих хозяйств. Мы хорошо понимаем, как изменяются свойства зерна после сушки, и создаём оборудование, которое работает с этим продуктом максимально аккуратно.
Наши конкурентные преимущества:
Первое — щадящая транспортировка. Мы ограничиваем скорость движения цепи значением 0,35 метра в секунду, применяем скребки без острых кромок, обеспечиваем плавный пуск привода. Сохранность зерна составляет 99,5 процента, что подтверждается лабораторными тестами на объектах.
Второе — термостойкость конструкции. Цепи проходят закалку токами высокой частоты до твёрдости пятьдесят пять единиц по шкале Роквелла, что позволяет им сохранять прочность при восьмидесяти градусах. При более высоких температурах применяем легированные стали.
Третье — герметичность. Жёлоб оснащается резиновыми уплотнениями по всей длине, а в местах загрузки и разгрузки монтируются аспирационные патрубки. Для культур с высоким пылевыделением система работает с разряжением.
Четвёртое — взрывобезопасность. Исполнение ATEX включает искрогасители, стационарное заземление, взрывозащищённые двигатели и датчики контроля температуры подшипников.
Пятое — автоматизация. Мы интегрируем разгрузочную систему с сушилкой: синхронизируем скорость конвейера с производительностью сушки, устанавливаем блокировку пуска при переполнении приёмного бункера, подключаем систему к общей АСУ ТП завода.
Шестое — наличие запасных частей на складе. Цепи, скребки, звёздочки, подшипники и сальники — восемьдесят пять процентов номенклатуры всегда в наличии. Аварийная отправка комплектующих производится в день поступления заявки.
Седьмое — шеф-монтаж и пусконаладочные работы. Наши инженеры выезжают на объект, контролируют правильность установки, настраивают оборудование и проводят обучение обслуживающего персонала. Эта услуга предоставляется бесплатно.
Мы сознательно не идём на компромиссы с качеством ради снижения стоимости. Дешёвый конвейер, сломанный после первого сезона, обходится заказчику значительно дороже, чем капиталоёмкое, но надёжное решение. Проверено годами.
Часто задаваемые вопросы
1. Можно ли разгружать горячее зерно из сушилки без потери его качества?
Да, при соблюдении следующих условий: скорость цепи не должна превышать 0,35 метра в секунду, скребки должны иметь закруглённые рабочие кромки, а привод должен обеспечивать плавный пуск. Это позволяет снизить травмирование зерна до 0,5–0,8 процента.
2. Частотный преобразователь на разгрузочном конвейере — это обязательное требование?
Да, мы настоятельно рекомендуем его установку. Производительность сушилки меняется в зависимости от многих факторов, и без частотного регулирования невозможно обеспечить синхронизацию потоков. Без него возникают либо переполнения, либо недогрузки.
3. Как часто требуется замена цепи при разгрузке пшеницы после сушки?
При пшенице влажностью 14–15 процентов ресурс цепи составляет восемь-десять тысяч моточасов. Для твёрдой пшеницы ресурс несколько ниже — семь-восемь тысяч часов из-за повышенной абразивности.
4. Конвейер начал травмировать зерно. Какие меры предпринять?
В первую очередь проверьте скорость движения цепи. Превышение 0,4 метра в секунду уже критично. Затем осмотрите состояние скребков — если их кромки заострились, замените их на скребки с закруглёнными профилями.
5. Можно ли организовать разгрузку двух сушилок на один конвейер?
Да, такая схема возможна. Необходимо, чтобы суммарная производительность сушилок не превышала расчётную производительность конвейера, и чтобы от каждой сушилки была установлена независимая регулировка подачи.
6. Какими способами снижают пылевыделение при разгрузке горячего зерна?
Основной способ — герметизация трассы с применением резиновых уплотнителей и установка аспирационных патрубков в зонах загрузки и разгрузки. Рекомендуемое значение разрежения — 50–100 паскалей.
7. Каковы сроки изготовления и гарантийные обязательства?
Срок изготовления составляет пять-семь недель. Гарантия на механическую часть — двадцать четыре месяца, на электрооборудование — двенадцать месяцев. При аварийной остановке бригада выезжает в течение 48 часов.
8. Какой минимальный набор запасных частей следует иметь на складе?
Рекомендуется хранить: одну секцию цепи длиной пять-семь звеньев, скребки в количестве 10–15 процентов от штатного комплекта, две приводных звёздочки, комплект подшипников и сальников.
9. Применим ли конвейер для разгрузки сои при девяноста градусах?
При девяноста градусах стандартная цепь снижает ресурс на 25–30 процентов. Для таких условий рекомендуется использовать цепь из легированной стали 20Х23Н18 и специальную термостойкую смазку.
10. Как осуществляется интеграция разгрузочной системы с сушилкой и норией?
Интеграция выполняется через систему автоматического управления: устанавливаются датчики уровня в приёмном бункере, частотные преобразователи и логический программируемый контроллер. Конвейер запускается при поступлении зерна из сушилки и отключается при его отсутствии. Синхронизация с норией строится по принципу работы «вперёд по потоку»: сначала включается нория, затем разгрузочный конвейер, затем питатель сушилки.
