Конвейеры цепные УКЦ общее описание
Конвейеры цепные УКЦ это унифицированное транспортирующее оборудование, которое предназначается для перемещения хорошо сыпучих, состоящих из мелких и средних кусков грузов.
Конвейеры цепные УКЦ относятся к транспортерному оборудованию в состав которого входят гибкий тяговый орган. В качестве тягового органа в данном типе оборудования выступает цепь с закреплёнными на ней скребками. Транспортировка сыпучих грузов в конвейерах цепных УКЦ осуществляется посредством волочения насыпного груза вдоль желоба с помощью установленных скребков. Конвейеры цепные УКЦ в силу ряда своих преимуществ находят своё применение в самых различных областях деятельности человека.
Конвейеры цепные у КЦ изготавливаются в двух исполнениях. К первому исполнению данного оборудования относятся конвейеры цепные УКЦ с погруженными скребками. Перемещение грузов данным оборудованием осуществляется общей массой. Конвейеры цепные УКЦ с высокими скребками относятся ко второму типу данного транспортерного оборудования. Транспортировка сыпучих грузов в этом транспортирующем механизме осуществляется посредством проталкивания скребками груза вдоль трассы перемещения, желоба.
Конвейеры цепные УКЦ, области применения оборудования
Унифицированные конвейеры цепные УКЦ применяются в самых различных сферах деятельности человека. Используется данный тип транспортеров для перемещения легко сыпучих, состоящих из мелких, средних и крупных кусков грузов. Кроме того, конвейеры цепные УКЦ способны транспортировать связанные грузы. Данный тип оборудования является универсальным и занимает одно из первых мест по применяемости среди общего ряда машин непрерывного действия.
Стоит отметить, что конвейеры цепные УКЦ могут обладать повышенными длинами трасс перемещения грузов. Наше предприятие способно изготовить данный тип оборудования с длинами, достигающими 40 метров. Конвейеры цепные УКЦ для транспортировки связанных грузов, а также грузов, состоящих из крупных и средних кусков, в подавляющем большинстве случаев применяются без использования крышек, то есть желоб транспортёра остаётся открытым.
Применение открытого желоба на данном типе оборудования становится возможным из-за отсутствия в большом количестве мелких частей перемещаемого груза, способных образовывать пыль. Для транспортировки грузов, состоящих из мелких частей, а также порошкообразных грузов применяются конвейеры цепные УКЦ унифицированные с полностью изолированным внутренним пространством.
Изоляция внутреннего пространства в конвейерах цепных УКЦ производится посредством установки крышек с применением уплотнений. В качестве уплотнений на данном типе оборудования могут выступать либо резиновые прокладки, либо допустимо применение картона. Как тот, так и другой тип данного транспортирующего устройства используется в угольной промышленности для транспортировки угля различного по размеру состава.
Достаточно широкое применение находят конвейеры цепные УКЦ в пищевой промышленности. Конвейеры цепные УКЦ с высокими скребками, а также с низкими скребками и герметичными желобами применяются для транспортировки зерновых культур, продуктов переработки зерна, муки, отрубей, а также посредством данного типа оборудования осуществляется перемещение комбикормов и их многочисленных ингредиентов.
Широкое применение находят конвейеры цепные в химической промышленности. В данном разделе деятельности человека посредством этого транспортирующего механизма осуществляется перемещение карбида кальция, извести, колчеданного огарка, гранулированной сажи, различного типа удобрений и ядохимикатов, кальцинированные соды и прочих подобных грузов.
Находят свое применение конвейеры цепные УКЦ в целлюлозно-бумажной промышленности, а также в деревообрабатывающей промышленности. Посредством данного оборудования производится перемещение серы, молотой извести и мела, древесной щепы и опилок, глинозёма и прочих подобных грузов.
В случае проведения некоторых усилений конструкции возможно использование конвейеров цепных в металлургической промышленности для перемещения бокситов, огарков и концентратов, измельчённой руды и прочих подобных элементов. Также посредством этого типа оборудования становится возможная транспортировка формовочной земли при использовании в литейных цехах.
Очень широко распространены конвейеры цепные УКЦ при производстве строительных материалов. В строительной сфере производства посредством данного оборудования осуществляется транспортировка сухой глины, извести и мела, песка и цемента, измельчённого камня и гравия, керамзита и прочих подобных грузов.
В сфере энергетики конвейеры цепные УКЦ применяются для транспортировки каменноугольной пыли, золы, а также котельной пыли. Данный тип оборудования также широко применяется для осуществления операций связанных с погрузкой и разгрузкой сыпучих грузов на железнодорожном и водном транспорте. Наибольшее распространение в качестве погрузо-разгрузочного оборудования конвейеры цепные УКЦ получили для транспортировки зерна, мелкого угля, удобрений и прочих подобных продуктов.
Существует две модификации конвейеров цепных УКЦ, установленных на раму с применением в составе конструкции колёсных пар, позволяющих в дальнейшем без применения специальной техники производить транспортировку оборудования с одного места применения к другому.
Вторая модификация конвейеров цепных УКЦ с установкой транспортёра на стационарную раму широко применяется в тех случаях, когда требуется использование транспортирующего механизма в качестве технологической единицы, входящей в общую технологическую цепочку. При осуществлении небольшой модификации конвейеры цепные УКЦ могут использоваться для транспортировки картофеля, силоса, кукурузы и мелких штучных грузов в сельском хозяйстве.
Конвейеры цепные УКЦ порционного волочения
Конвейеры цепные УКЦ включают в состав своей конструкции несколько основных элементов. В случаях использования одной рабочей ветви цепи транспортируемый груз осуществляет перемещение вдоль желоба по нижней ветви цепи. Скребки крепятся к цепи консольно. Цепь опирается на катки, которые двигаются по направляющим. В движение цепь закреплёнными на ней высокими скребками приводится посредством приводного механизма передающего вращательное движение звёздочке.
Натяжение цепи осуществляется посредством специального натяжного механизма расположенного с противоположной от приводной станции стороны конвейера. На нижнюю ветвь цепи, которая является рабочей, груз попадает через загрузочное окно в случае применения крышек или же в любом месте через открытое пространство желоба.
Груз свободно просыпается через свободное пространство между холостой ветвью цепного полотна и размещается на дне конвейера, где посредством проталкивания фронтальной поверхностью высоких скребков начинает перемещаться вдоль трассы. В случае, когда требуется использование конвейера цепного УКЦ с применением повышенных длин, в состав конструкции транспортирующего оборудования включается две ветви цепи с размещёнными между ними скребками.
Разгрузка конвейера УКЦ с высокими скребками производится через выпускные отверстия, которые вырезаются в дне желоба. Конвейеры цепные УКЦ могут разгружаться через различные окна разгрузки вырезанные вдоль трассы. В случаях когда применяются несколько точек разгрузки, для переключения между тем или другим выпускным отверстием используются специальные реечные задвижки.
Наше предприятие выпускает речные задвижки двух типов. К первому типу реечных задвижек относятся ручные реечные задвижки. Открытие или закрытие заслонки осуществляет оператором посредством вращения маховика вручную. Второй тип речных задвижек оснащается приводом. Открытие или закрытие заслонки производится либо путем нажатия кнопки непосредственно на задвижке, либо в случае применения основного пульта, регулирование открытия или закрытия требуемой на данный момент задвижки производится непосредственно с этого пульта, оператором.
Данный тип конвейерного оборудования с применением высоких скребков осуществляет перемещение грузов путём проталкивания фронтальной поверхностью скребков в виде отдельных порций продукта. Ширина скребков в конвейерах цепных УКЦ с высокими скребками значительно превосходит ширину применяемой в составе конвейера цепи.
Конвейеры с высокими скребками используется для транспортировки грузов, имеющих в своём составе крупные части. Конвейеры цепные УКЦ с высокими скребками оснащаются пластинчатой втулочной катковой цепью с реборными катками. Кроме того, в состав конструкции данного типа оборудования могут включаться пластинчатые роликовые цепи и с гладкими катками, а также тяговые разборные, круглозвенные цепи. Выбор той или иной цепи осуществляется с учётом технических характеристик транспортируемого груза.

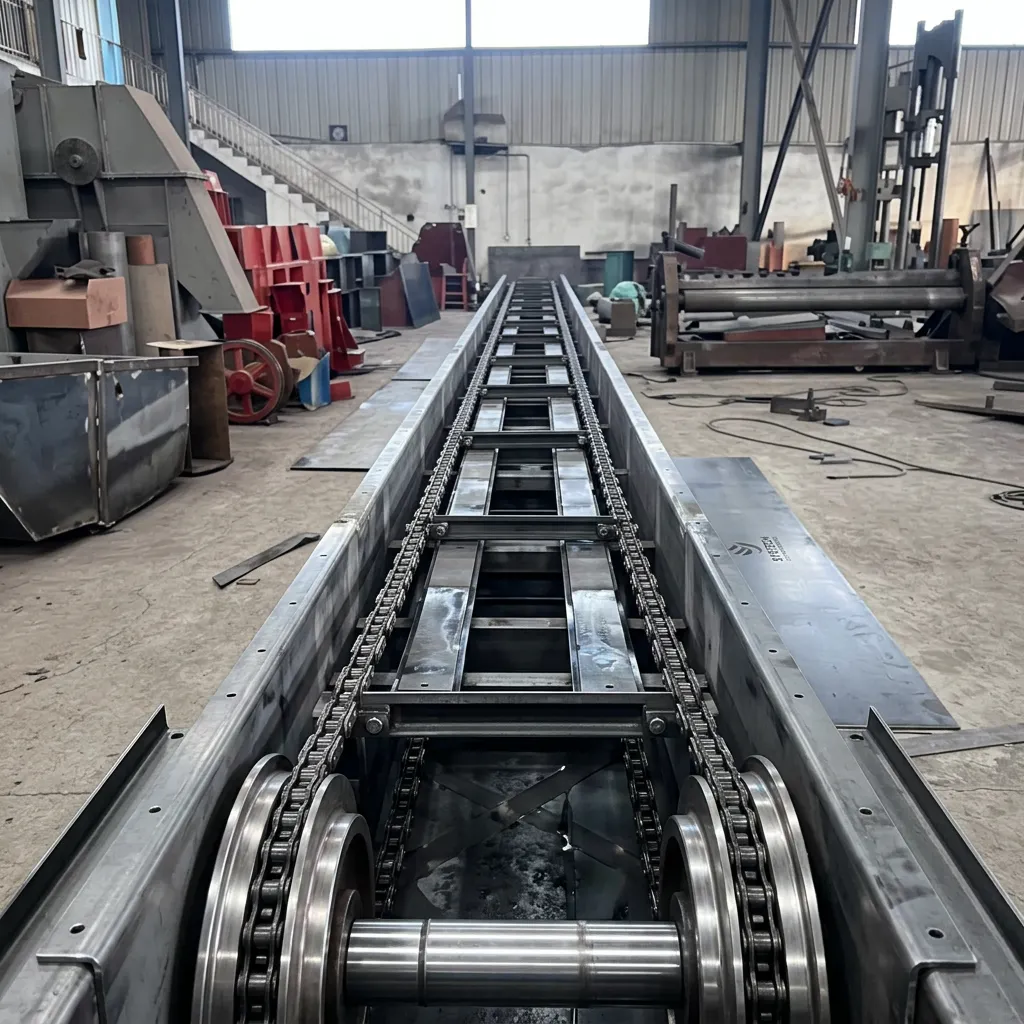

Конвейеры цепные УКЦ с высокими скребками могут включать свой состав одну ветвь цепного полотна, или же две ветви цепного полотна. Желоба, входящие в состав конструкции транспортирующего механизма изготавливаются из листовой стали. Толщина этой стали варьируется в пределах от 4 до 6 мм. В подавляющем большинстве случаев желоба имеют прямоугольную форму, однако допустимо применения трапецеидальной или полукруглой формы.
Конвейеры цепные УКЦ стандартного типа изготавливаются только прямоугольной формы. С целью повышения эксплуатационных сроков оборудования дно транспортёра может футероваться специальными покрытиями. В качестве покрытий в зависимости от типа перемещаемого груза может выступать износостойкий пластик (капролон, полиамид), или же специальные листы металла.
Материал скребков, а также форма скребков выбирается также в зависимости от характеристик транспортируемого груза. В качестве основных материалов для скребков конвейера цепного УКЦ выступают износостойкий пластик и металл. При использовании металла в качестве материала для скребков толщина его может варьироваться от 3 до 8 мм. При применении износостойкого пластика в качестве материала для скребков толщина его варьируется от 3 до 10 мм. Вращательное движение звёздочке передаётся через привод.
Привод может комплектоваться несколькими способами. К основным способам комплектации привода конвейеров цепных УКЦ относятся мотор-редукторы, электродвигатели плюс редукторы передающие движение через предохранительные муфты, электродвигатели плюс цепная либо клиноременная передача.
Для предотвращения провисания цепного полотна и как следствие проскальзывание его через зубья звёздочки способно привести к сходу цепного полотна со звёздочек и заклиниванию транспортёра, устанавливаются специальные натяжные устройства. Посредством натяжного устройства осуществляется требуемое натяжение цепного полотна, необходимое для безаварийной работы оборудования.
Конвейеры цепные УКЦ с погруженными скребками
Конвейеры цепные УКЦ с погруженными скребками, или как ещё их называют с низкими скребками, применяются для транспортировки хорошо сыпучих грузов посредством вовлечённого движения. В данном типе оборудования транспортировка сыпучего груза производится не за счёт фронтального проталкивания груза, а за счет вовлеченного перемещения вслед за проходящими через массу груза скребками всей массы расположенного во внутреннем пространстве конвейера продукта.
Данный тип транспортировки опирается на значительно превосходящие силы вовлеченного вслед за скребками движения продукта в сравнении с силами трения продукта о дно и стенки желоба. В случае применения в составе конструкции конвейеров цепных скребковых, ширина этих скребков либо равна ширине применяемой цепи, либо совсем немного её превосходит.
Тяговые цепи, входящие в состав конвейеров цепных УКЦ с погруженными скребками работают в таких условиях, которые практически полностью исключают использование смазочного материала. При этом части перемещаемого груза, попадая в шарнир способны привести к разрушению цепного полотна. Именно с учётом изложенных фактов более предпочтительным является использование цепи с открытыми, самоочищающимися шарнирами. К таким цепям относятся горячие штампованные, разборные, круглозвенные и пластинчатые открыто шарнирные цепи.
Так же, как и в конвейерах первого типа, в конвейерах УКЦ с погруженными скребками в состав конструкции может входить одна ветвь цепи или две ветви цепи. Выбор количества цепей осуществляется с учётом условий эксплуатации и характеристик перемещаемого груза. Кроме того, в зависимости от того какой материал перемещается посредством данных транспортеров, выбирается тот или иной тип цепей. К примеру, в конвейерах, применяемых на мельничных элеваторных и комбикормовых предприятиях, используются втулочные, втулочно роликовые, а также литые вильчатые и открыто шарнирные пластинчатые цепи.
Материалом для низких скребков, так же как и в конвейерах цепных УКЦ с высокими скребками может выступать металл или износостойкий пластик. Толщина скребков варьируется в случае применения металла от 3 до 8 мм, в случае применения износостойкого пластика от 4 до 10 мм. Желоба, применяемые в конструкции транспортёра с погруженными скребками, конструктивно ничем не отличаются от желобов транспортеров с высокими скребками. Также ничем не отличаются и применяемые приводы, входящие в состав конвейеров цепных УКЦ с низкими скребками.
Конвейеры цепные УКЦ, достоинства и недостатки использования
К основным достоинствам применения конвейеров цепных серии УКЦ относятся стандартные характеристики оборудования и материалов входящих в состав конвейера. Также достоинством является полностью закрытая трасса, позволяющая перемещать грузы склонные к пылеобразованию, а также ядовитые грузы. Закрытая трасса в максимальной степени препятствует нанесению вреда здоровью обслуживающему персоналу и окружающей среде.
Повышенная производительность, достигающая нескольких сотен тонн в час, а также большие длины транспортировки сыпучих грузов также являются показателем к применению. Конвейеры цепные УКЦ как того, так и другого типа способны перемещать груз по сложной траектории, включающей в свой состав и наклонные и горизонтальные участки одновременно, что существенно удешевляет изготовление транспортера.
К основным недостаткам применения конвейеров относится повышенная энергоёмкость оборудования, связанная с принципом перемещения посредством волочения груза по желобу, а также достаточно быстрый износ элементов транспортёра. Особенно высокие показатели износа проявляются при транспортировке абразивных грузов.
Также к недостаткам данного типа оборудования можно отнести высокий риск нанесения вреда целостности перемещаемого продукта. Разрушение целостности перемещаемого груза в некоторых случаях способны существенно снизить ценность груза. Примером такого груза может служить зерновой посадочный материал.
Конвейеры цепные УКЦ, дополнительные опции и комплектация
К основным дополнительным опциям в первую очередь относится сигнализирующая аппаратура. Данный тип дополнительных опций предназначается в первую очередь для осуществления оповещения обслуживающего конвейерное оборудование персонала о возникновении аварийной ситуации, а также для отключения оборудования с целью предотвращения усугубления аварии. К этим элементам относятся датчики скорости, датчики обрыва цепного полотна.
С целью увеличения общего эксплуатационного срока конвейеров включается устройство плавного пуска. Это устройство в максимальной степени минимизирует вредное воздействие пиковых пусковых нагрузок негативно воздействующих на цепное полотно и на узлы конвейеров в целом. Для осуществления равномерной подачи сыпучего груза на загрузке могут устанавливаться специальные загрузочные воронки, в которых производится накопление продукта и равномерная его подача во внутреннее пространство транспортера.
В случаях использования нескольких окон разгрузки, как уже отмечалось, применяются речные задвижки, которые также являются дополнительными опциями транспортёра. Кроме того стоит отметить что материалом для изготовления всех основных частей конвейера может выступать чёрная сталь, нержавеющая сталь, или оцинкованная сталь.
