Цепной конвейер для сахарной промышленности представляет собой специализированное транспортное оборудование, предназначенное для перемещения сырья, полуфабрикатов и готовой продукции на всех этапах производства сахара. К таким материалам относятся сахарный тростник, сахарная свёкла, жом (багасса), сахарный песок, рафинад и другие продукты переработки.

В отличие от ленточных транспортёров, цепные конвейеры используют тяговый орган в виде одной или двух замкнутых цепей с жёстко закреплёнными скребками или планками. Такая конструкция позволяет эффективно перемещать как влажные и волокнистые материалы (тростник, жом), так и сыпучие продукты (сахарный песок, кристаллы). Принцип действия основан на принудительном волочении груза по дну короба или направляющих желобах, что обеспечивает надёжную транспортировку даже при высокой влажности и липкости материала.

На сахарных заводах в Воронеже, Курске и Белгороде данное оборудование активно используется для перемещения свёклы от приемных бункеров к моечным машинам и далее к диффузионным аппаратам. В Краснодаре и Ростове-на-Дону цепные конвейеры применяются на предприятиях, перерабатывающих сахарный тростник.

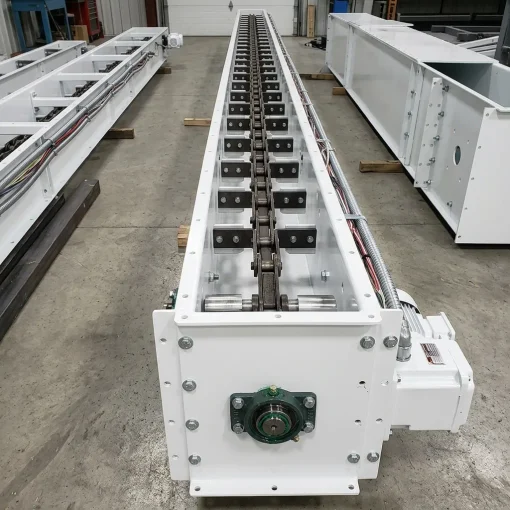

Конвейеры цепные для сахарной промышленности

Ключевые преимущества цепных конвейеров для сахарной промышленности:

Стойкость к агрессивным средам — оборудование изготавливается из коррозионностойких материалов, так как сахарный сок и жом обладают высокой кислотностью и способны вызывать коррозию обычных сталей.
Способность транспортировать влажные материалы — скребки принудительно проталкивают жом и другие полуфабрикаты с влажностью до 80–85%, что невозможно для ленточных конвейеров.
Герметичность и гигиеничность — закрытая конструкция короба предотвращает загрязнение продукта и исключает контакт с внешней средой, что критически важно для пищевого производства.
Работа под наклоном — оборудование эффективно поднимает материал под углом до 45–60 градусов, позволяя компактно размещать технологические линии в помещениях сахарных заводов.
Высокая износостойкость — применение специальных сплавов и полимерных футеровок обеспечивает длительный ресурс работы даже в условиях абразивного износа от песка и земли, попадающих со свёклой.

Основные отрасли применения в сахарной промышленности:

Свеклосахарные заводы (полный цикл переработки)
Тростниковые сахарные заводы (преимущественно в южных регионах)
Производства рафинированного сахара
Предприятия по переработке жома и производству кормовых добавок
Хранилища сахарного песка и отгрузочные терминалы

Базовые технические характеристики цепных конвейеров для сахарной промышленности:

Параметр	Типовые значения
Производительность	от 10 до 800 т/ч
Длина транспортирования	от 5 до 150 м
Угол наклона	до 60°
Скорость движения цепи	0,15–0,7 м/с
Ширина короба	250–1200 мм
Рабочая температура	от –30 до +80°С
Материал короба	нержавеющая сталь 12Х18Н10Т, 08Х22Н6Т, углеродистая сталь с покрытием
Материал цепи	нержавеющая сталь, легированная сталь
Тип скребков	стальные, полимерные, резиновые

Данные параметры варьируются в зависимости от модели и условий эксплуатации. Точный подбор выполняется с учётом объёмов производства и свойств перемещаемого материала.

Особые требования к оборудованию для сахарной промышленности:

Помимо стандартных параметров, оборудование для сахарной промышленности должно соответствовать санитарно-гигиеническим нормам пищевого производства. Все материалы, контактирующие с продуктом, должны иметь сертификаты соответствия и санитарно-эпидемиологические заключения. Сварные швы выполняются с непрерывным проваром и зачисткой, исключающей возможность накопления загрязнений.

На предприятиях Липецка и Тамбова, где производственные мощности перерабатывают большие объёмы свёклы, особое внимание уделяется системам мойки и дезинфекции конвейеров. В конструкции предусматриваются люки и съёмные панели для санитарной обработки.

Принцип работы и устройство

Конструкция цепного конвейера для сахарной промышленности включает несколько основных узлов, каждый из которых адаптирован для работы с пищевыми продуктами и агрессивными средами. Понимание устройства и принципа действия необходимо для правильной эксплуатации и технического обслуживания.

Основные узлы и компоненты:

Приводная секция — включает электродвигатель, редуктор и приводные звёздочки. Для сахарной промышленности применяются мотор-редукторы с повышенным классом защиты от влаги и пыли (IP54, IP55). Частотное регулирование скорости позволяет адаптировать производительность под изменяющуюся загрузку.
Натяжная секция — винтовая, пружинная или гидравлическая. Компенсирует удлинение цепи и поддерживает необходимое натяжение. В пищевых исполнениях натяжные устройства имеют защитные кожухи и сальниковые уплотнения, исключающие попадание продукта в механизм.
Цепь со скребками — основной тяговый орган. Для сахарной промышленности используются втулочно-роликовые цепи из нержавеющей стали, пластинчатые цепи или комбинированные варианты. Скребки могут быть стальными (с полимерным покрытием), полиуретановыми или резиновыми — в зависимости от материала и требований к чистоте поверхности.
Короб (жёлоб) — направляющая конструкция из нержавеющей стали или оцинкованной стали с внутренней полировкой. Короб имеет прямоугольное или трапециевидное сечение и полностью герметизирован для предотвращения загрязнения продукта. На дне короба устанавливаются сменные износостойкие вкладыши из полиамида или нержавеющей стали.
Загрузочное устройство — воронка или бункер, через который материал поступает на конвейер. В сахарной промышленности загрузочные устройства оснащаются шиберными затворами для дозирования и предотвращения высыпания при остановке.
Разгрузочное устройство — концевой или промежуточный сброс. Для различных точек разгрузки используются поворотные патрубки, шиберы или плужковые сбрасыватели. Все элементы имеют герметичные соединения.
Средства санитарной обработки — в конструкции предусматриваются люки, смотровые окна, а также системы подачи моющих растворов для промывки внутренних полостей.

Материалы изготовления:

Выбор материалов определяется требованиями пищевой безопасности и коррозионной стойкостью. Для короба и контактирующих с продуктом элементов применяются:

Нержавеющая сталь 12Х18Н10Т (AISI 304) — стандартный материал для большинства узлов, устойчив к коррозии.
Нержавеющая сталь 08Х22Н6Т (AISI 316) — для агрессивных сред с повышенной кислотностью, например, для транспортировки жома и свекловичного сока.
Полимеры (полиуретан, полиамид, фторопласт) — для скребков, направляющих и футеровки, снижают трение и исключают налипание сахара.
Резина (пищевая) — для уплотнителей и скребков очистки, обеспечивает герметичность и бережный контакт с продуктом.

Конструктивные особенности:

Полностью сварной герметичный короб исключает просыпание продукта и попадание посторонних предметов.
Полировка внутренней поверхности до Ra ≤ 0,8 мкм предотвращает налипание сахара и облегчает санитарную обработку.
Съёмные крышки и люки обеспечивают быстрый доступ для визуального контроля и очистки.
Сливные отверстия в нижней части короба позволяют удалять конденсат и промывочные жидкости.

Инженерные нюансы:

При работе с сахарной свёклой и тростником важное значение имеет начальная очистка от земли и песка. Поэтому перед конвейерами для транспортировки сырья устанавливаются камнеуловители и песколовки. Однако часть абразива всё же попадает в систему, что требует использования коробов с усиленным днищем и сменными футеровочными пластинами.

Скорость движения цепи для сахарной промышленности обычно ниже, чем в других отраслях, — 0,2–0,5 м/с. Это связано с необходимостью бережного обращения с кристаллами сахара и предотвращения их дробления.

Температурный режим также имеет значение. Жом и полуфабрикаты могут иметь температуру до 60–70°C после диффузионных аппаратов. Конвейеры должны сохранять работоспособность в этих условиях без деформации и потери прочности.

Технические характеристики и параметры

Для корректного выбора цепного конвейера для сахарной промышленности необходимо детальное понимание всех технических параметров. Ниже приведены развёрнутые характеристики для различных типов оборудования.

Производительность и скорость:

Производительность определяется сечением короба, скоростью цепи, типом скребков и насыпной плотностью материала. Для различных продуктов сахарного производства плотность сильно варьируется:

Сахарная свёкла насыпная плотность: 500–650 кг/м³
Сахарный тростник: 200–350 кг/м³
Жом свекловичный (прессованный): 400–700 кг/м³
Сахарный песок: 750–850 кг/м³
Сахар-сырец: 800–900 кг/м³

Тип конвейера	Производительность, т/ч	Скорость цепи, м/с	Ширина короба, мм
Для свёклы	50–300	0,2–0,4	500–1200
Для жома	30–200	0,15–0,35	400–1000
Для сахарного песка	20–150	0,3–0,6	250–800
Для тростника	40–250	0,2–0,4	600–1200

Мощность привода:

Мощность электродвигателя зависит от длины конвейера, угла наклона и производительности. Для горизонтального конвейера длиной 20–30 м мощность составляет 7,5–15 кВт. При длине 50–100 м требуется 22–55 кВт. Для наклонных участков (подъём 5–15 м) мощность увеличивается пропорционально высоте.

Габаритные размеры:

Длина конвейера: от 5 до 150 м (с возможностью секционного наращивания)
Ширина короба: от 250 до 1200 мм
Высота короба: от 200 до 800 мм
Длина секций: 3–6 м (оптимально для транспортировки и монтажа)

Рабочие параметры:

Температура материала: от –20 до +70°С
Влажность материала (максимальная): 85% (для жома)
Влажность воздуха в рабочей зоне: до 95% (в моечных отделениях)
Кислотность среды: pH 4,5–7,5 (может быть агрессивной)
Допустимая нагрузка на цепь: до 50 кН (для тяжёлых условий)

Материалы исполнения:

Элемент	Пищевое исполнение	Стандартное исполнение
Короб	Нержавеющая сталь 12Х18Н10Т	Сталь 3 с полимерным покрытием
Днище короба	Нержавеющая сталь 08Х22Н6Т	Сталь 09Г2С с футеровкой
Цепь	Нержавеющая сталь (AISI 304/316)	Легированная сталь 40Х
Скребки	Полиуретан, полиамид, резина пищевая	Сталь 45 с покрытием
Направляющие	Полиамид, фторопласт	Сталь 40Х

Варианты комплектации:

Частотный преобразователь (регулировка скорости, плавный пуск, энергосбережение)
Система санитарной промывки короба (стационарные форсунки)
Датчики контроля натяжения цепи и защиты от обрыва
Термодатчики для контроля температуры узлов трения
Система автоматической смазки цепей (с пищевыми смазками)
Магнитные сепараторы для удаления ферромагнитных примесей
Узлы пылеподавления и аспирации (для сахарного песка)
Теплоизоляция короба для работы на открытых площадках
Система взрывозащиты (для сахарной пыли — зона класса 22)

Специфические параметры для сахарной промышленности:

Шероховатость внутренней поверхности — не более Ra 0,8 мкм для предотвращения налипания.
Радиус сопряжения стенок и днища — не менее 50 мм (для исключения углов накопления продукта).
Уплотнения валов приводных звёздочек — двойные сальниковые уплотнения с промывочным каналом.
Сварные швы — непрерывные, зачищенные и пассивированные для коррозионной стойкости.

На предприятиях в Орле и Туле, где перерабатывают до 6000 тонн свёклы в сутки, конвейеры оснащаются дополнительными системами охлаждения приводов и автоматическими устройствами очистки скребков.

Классификация и типы оборудования

Цепные конвейеры для сахарной промышленности классифицируются по нескольким признакам: конструктивному исполнению, типу перемещаемого материала и специфике технологического процесса.

По типу перемещаемого материала:

Конвейеры для сахарной свёклы — короб увеличенной ширины (до 1200 мм), усиленные цепи, скребки увеличенной высоты для захвата крупного сырья. Оснащаются камнеуловителями и песколовками на входе. Скорость цепи — низкая (0,2–0,3 м/с) для снижения травмирования корнеплодов.
Конвейеры для сахарного тростника — аналогичны конвейерам для свёклы, но с учётом меньшей плотности и большего объёма материала. Короб часто имеет больший рабочий объём, а скребки — специальную форму для захвата длинноволокнистой массы.
Конвейеры для жома (багассы) — перерабатывают влажный волокнистый материал после диффузионных аппаратов. Отличаются наличием дренажных отверстий в коробе для удаления избыточной влаги, усиленными цепями и увеличенным зазором между скребками для предотвращения заклинивания.
Конвейеры для сахарного песка и кристаллов — предназначены для готового продукта. Имеют полностью герметичный короб с системой пылеподавления, полированную внутреннюю поверхность, скребки из полимерных материалов для бережного обращения с кристаллами.

По конструктивному исполнению:

С одной цепью — упрощённая конструкция для коротких линий, производительность до 50 т/ч, ширина короба до 500 мм.
С двумя цепями — классический вариант для большинства сахарных заводов, обеспечивает высокую производительность, ширину короба до 1200 мм, длину до 150 м.
С трёхцепным приводом — для особо мощных магистральных линий с производительностью более 500 т/ч, распределяет нагрузку и снижает износ.

По способу привода:

Концевой привод — стандартное решение, звёздочки расположены в головной части.
Промежуточный привод — используется на длинных конвейерах для снижения нагрузки на цепь и увеличения срока службы.
Двухдвигательный привод — синхронная работа двух мотор-редукторов, высокая надёжность, применяется на конвейерах длиной более 80 м.

По типу натяжения цепи:

Винтовое натяжение — простое и надёжное решение, регулировка вручную при обслуживании.
Гидравлическое натяжение — автоматическая поддержка оптимального усилия, компенсация колебаний нагрузки.
Пружинное натяжение — автоматическое, компактное, используется на конвейерах средней длины.

По степени герметичности и санитарной обработки:

Стандартное исполнение — для грубых материалов (свёкла, тростник, жом) на открытых участках.
Герметичное исполнение — для сахарного песка и кристаллов, с аспирацией и системой пылеподавления.
С возможностью санитарной обработки CIP (Clean-in-Place) — для рафинадных производств и сухих сахарных заводов, с форсунками и системой подачи моющих растворов.

По способу монтажа:

Стационарные — монтируются на фундамент или металлоконструкции, не перемещаются.
Надземные — устанавливаются на эстакадах, подвешиваются к перекрытиям, что актуально для многоэтажных цехов сахарных заводов.
Передвижные — на колёсных тележках, используются на сезонных объектах и временных линиях, например, в южных регионах при переработке тростника в Саратове.

Критерии выбора типа конвейера:

При выборе конкретного типа руководствуются следующими параметрами:

Вид материала — свёкла, жом, песок и т.д. Определяет конструкцию короба, материал и форму скребков.
Производительность — влияет на ширину короба и мощность привода.
Длина трассы — определяет количество приводов и систему натяжения.
Наличие влаги — требует дренажных отверстий, коррозионностойких материалов и повышенного уклона днища.
Требования к чистоте продукта — определяют степень герметичности и материал скребков.
Сложность трассы — наличие поворотов, наклонных участков, нескольких точек загрузки.

Рекомендации по выбору для сахарных предприятий:

Для перемещения свёклы от приёмного бункера к моечному отделению выбирают широкие конвейеры (600–800 мм) с усиленными цепями и шагом скребков 300–500 мм.
Для транспортировки жома к прессам и далее к сушилкам требуются конвейеры с дренажными отверстиями и повышенным зазором между скребками во избежание заклинивания.
Для сахарного песка и рафинада оптимальны герметичные конвейеры с полимерными скребками и полированной внутренней поверхностью для предотвращения налипания.
Для отгрузки готового продукта в железнодорожные вагоны и автотранспорт используют конвейеры с возможностью перемещения разгрузочной головки и поворотными патрубками.

На предприятиях в Ставрополе и Пятигорске, где перерабатывают свёклу с высоким содержанием песка, предпочтение отдают конвейерам с керамической футеровкой днища и сменными износостойкими пластинами.

Сферы применения

Цепные конвейеры находят применение на всех этапах сахарного производства — от приёмки сырья до отгрузки готовой продукции. Рассмотрим каждую стадию подробно.

Свеклоприёмный пункт

На этом этапе конвейеры принимают сахарную свёклу из автомобильных самосвалов или железнодорожных вагонов и подают её в бункеры-накопители. Трасса конвейера может иметь длину до 100 м и проходить в сложных условиях — под открытым небом, с перепадами температуры и высокой влажностью.

В Липецке и Тамбове на крупных сахарных заводах цепные конвейеры работают круглосуточно в сезон переработки (сентябрь–ноябрь), принимая до 10 000 тонн свёклы в сутки. Загрузочные воронки конвейеров оснащаются гидравлическими решётками для удаления крупных камней и посторонних предметов.

Почему именно цепной конвейер используется на этом этапе? Свёкла поступает с землёй, песком и камнями. Ленточный транспортёр быстро изнашивается от абразива, а винтовой — не справляется с крупными корнеплодами. Цепной конвейер с усиленными скребками принудительно проталкивает массу, и его конструкция устойчива к абразивному износу.

Моечное отделение

Свёкла после предварительной очистки поступает в моечные машины, где отмывается от земли и песка. Транспортировка от бункеров к моечным аппаратам осуществляется цепными конвейерами с коробом из нержавеющей стали и дренажными отверстиями.

Вода и грязь стекают через отверстия днища в сборные лотки, а свёкла подаётся в моечные машины. Конвейеры работают в среде с высокой влажностью и агрессивными моющими растворами, поэтому все металлические элементы выполняются из нержавеющей стали.

Подача на диффузионные аппараты

После мойки свёкла поступает на диффузионные аппараты, где из неё экстрагируется сахар. Транспортировка должна быть плавной и дозированной, чтобы обеспечить равномерную загрузку диффузионных установок. Используются конвейеры с частотным регулированием скорости и точной системой дозирования.

Транспортировка жома

Жом — влажный волокнистый материал, образующийся после диффузии. Его отжимают, сушат и используют как кормовую добавку. Цепные конвейеры на этом этапе имеют дренажные отверстия для удаления воды, усиленные цепи и увеличенный шаг скребков для предотвращения забивания.

На сахарных заводах в Орле и Туле жом транспортируется на расстояние до 150 м от диффузионных аппаратов к прессам и сушильным барабанам. Конвейеры работают в непрерывном режиме с производительностью до 200 т/ч по сырому жому.

Транспортировка сахарного песка и рафинада

Готовый сахарный песок транспортируется из сушильно-охладительных установок на упаковку и складирование. На этом этапе применяются герметичные цепные конвейеры с полимерными скребками, которые бережно перемещают кристаллы, не повреждая их.

Конструкция короба полностью герметична, что исключает выброс сахарной пыли в атмосферу. Сахарная пыль взрывоопасна (зона класса 22), поэтому конвейеры оснащаются системами аспирации и взрывозащиты.

Отгрузка готовой продукции

Сахарный песок отгружается в автоцистерны, железнодорожные вагоны или морские суда. Цепные конвейеры с поворотными разгрузочными головками и телескопическими патрубками позволяют точно направлять продукт в транспортные средства без дополнительных перегрузок.

На экспортных терминалах в Новороссийске и Туапсе, где сахар перегружается на морские суда, используются конвейеры длиной до 120 м с производительностью до 500 т/ч. Скорость регулируется в зависимости от типа транспортного средства, а герметичность исключает потери продукта.

Производство рафинада

Рафинад требует особо бережного обращения — кристаллы должны быть целыми и чистыми. Цепные конвейеры с полимерными скребками и полированными внутренними поверхностями используются на всех этапах рафинадного производства: от растворения сахара-сырца до фасовки рафинада.

В Казани и Нижнем Новгороде расположены рафинадные заводы, где используются конвейеры с системой санитарной обработки CIP и полностью автоматизированным контролем качества.

Переработка жома в кормовые добавки

Жом после прессования и сушки превращается в ценный кормовой продукт. На комбикормовых производствах, интегрированных с сахарными заводами, цепные конвейеры перемещают сухой и гранулированный жом к смесителям и на склад.

Экологическая утилизация отходов

Вода и грязь после мойки свёклы проходят очистку. Полученный осадок (песок, земля, органические остатки) также требует удаления. Цепные конвейеры могут использоваться для транспортировки этих отходов к местам утилизации или на поля фильтрации.

Важное замечание по применению:

При выборе конвейера для сахарной промышленности необходимо учитывать не только текущие задачи, но и перспективы развития производства. Многие сахарные заводы увеличивают мощности, переходят на круглогодичный цикл (с хранением сырья) или осваивают новые продукты из жома. Оборудование должно обладать запасом производительности и возможностью модернизации.

На предприятиях в Волгограде и Астрахани, работающих в условиях жаркого климата, конвейеры оснащаются системами охлаждения приводов и теплозащитными экранами.

Преимущества и сравнение с альтернативами

Цепные конвейеры для сахарной промышленности имеют ряд существенных преимуществ, но также обладают и объективными ограничениями. Рассмотрим их детально.

Сильные стороны цепных конвейеров в сахарной промышленности:

Принудительное перемещение материала — скребки захватывают и проталкивают груз независимо от его состояния. Для влажного жома и свёклы с грязью это критически важно — ленточные конвейеры в таких условиях начинают буксовать и терять производительность.
Стойкость к загрязнению — герметичный короб предотвращает высыпание продукта и попадание посторонних предметов. Это обеспечивает чистоту на рабочем месте и сохранность продукта.
Гигиеничность — все поверхности, контактирующие с продуктом, выполняются из коррозионностойких материалов с полировкой. Конструкция не имеет застойных зон, где может накапливаться продукт и развиваться микроорганизмы.
Возможность мойки и дезинфекции — наличие люков, съёмных панелей и систем промывки позволяет проводить санитарную обработку без демонтажа конвейера.
Работа под высокими углами наклона — подъём до 45–60 градусов экономит производственные площади и позволяет выстраивать компактные линии в многоэтажных цехах.
Длительный ресурс — при правильной эксплуатации и своевременном обслуживании цепные конвейеры служат 10–15 лет без капитального ремонта.
Малые эксплуатационные расходы — несмотря на более высокую начальную стоимость, обслуживание цепных конвейеров обходится дешевле, чем частая замена лент на ленточных транспортёрах или винтов на шнековых.
Адаптируемость к сложным трассам — конвейеры могут иметь повороты в горизонтальной и вертикальной плоскостях, что позволяет прокладывать трассы в стеснённых условиях.

Объективные слабые стороны:

Более высокая стоимость по сравнению с ленточными и винтовыми конвейерами. Это связано с применением дорогих коррозионностойких материалов и сложностью изготовления.
Шум при работе — трение цепи о направляющие и металлический контакт скребков создают шум до 85–90 дБ. Проблема решается применением полимерных футеровок и резиновых скребков, которые снижают уровень шума на 10–15 дБ.
Повышенная чувствительность к перекосам цепи — при неправильном монтаже или нарушении натяжения возможен сход цепи и аварийная остановка. Требуется квалифицированное обслуживание.
Ограничение по длине без промежуточного привода — максимальная длина одного конвейера до 150 м. При большей длине требуется установка промежуточных приводных станций.
Сложность обслуживания цепи — доступ к внутренним элементам ограничен, требует съёмных крышек и специального инструмента.

Сравнение с другими типами транспортёров:

Критерий	Цепной конвейер	Ленточный конвейер	Винтовой конвейер	Нория
Работа с влажными липкими материалами	отлично	плохо	средне	хорошо
Герметичность	высокая	средняя	высокая	высокая
Угол подъёма	до 60°	до 25°	до 45°	до 90°
Длина трассы	до 150 м	до 200 м	до 40 м	до 50 м
Сопротивление абразиву	высокое	низкое	среднее	среднее
Возможность санитарной обработки	отлично	средне	хорошо	средне
Уровень шума	средний	низкий	средний	средний
Стойкость к агрессивным средам	высокая	низкая	средняя	средняя
Стоимость	высокая	средняя	низкая	средняя
Сложность обслуживания	средняя	низкая	средняя	высокая

Выводы по сравнению:

Для перемещения влажного жома, свёклы с грязью и тростника цепной конвейер является оптимальным решением. Он обеспечивает надёжную работу в самых тяжёлых условиях сахарного производства, где другие типы транспортёров часто дают сбои.

Ленточные конвейеры могут использоваться на финальных этапах — для транспортировки сухого сахарного песка на короткие расстояния в закрытых помещениях. Однако при попадании влаги или сахарной пыли на ленту возникают проблемы с буксованием и прилипанием.

Винтовые конвейеры применяются для дозированной подачи сахара в смесители и на фасовку, но они ограничены по длине и производительности. Их использование на магистральных линиях сахарных заводов нецелесообразно.

Нории эффективны для вертикального подъёма, но требуют высокой степени герметичности и сложны в обслуживании при работе с влажными материалами.

На большинстве крупных сахарных заводов используется комбинированная система: цепные конвейеры на тяжёлых участках (приёмка, мойка, жом) и ленточные или винтовые на чистовых операциях (упаковка, отгрузка).

Подбор оборудования под вашу задачу

Для правильного подбора цепного конвейера для сахарной промышленности необходимо предоставить специалистам полную информацию о материале и условиях эксплуатации. Ниже приведён перечень обязательных данных и алгоритм выбора.

Обязательные данные для подбора:

Вид материала — свёкла, тростник, жом, сахарный песок, сахар-сырец, рафинад, кормовой жом и т.д.
Насыпная плотность материала, кг/м³. Для сахарного песка — 750–850, для жома (влажного) — 500–700, для свёклы — 500–650, для тростника — 200–350.
Влажность материала, %. Для жома — до 85%, для свёклы — до 80% (с грязью), для сахара — 0,05–0,1%.
Температура материала, °С. После диффузии — до 60–70°С. На открытых площадках в Сибири — до –30°С.
Крупность материала — размер кусков (для свёклы до 300 мм), наличие длинноволокнистых включений (для тростника и жома).
Абразивность — содержание песка, земли (для свёклы до 10–15% от массы).
Химическая активность — кислотность (pH) и наличие агрессивных компонентов (свекловичный сок, кислоты при переработке тростника).
Производительность, т/ч — максимальная, средняя, пиковая.
Длина трассы, м — горизонтальные и наклонные участки, количество поворотов.
Требования к санитарной обработке — необходимость CIP-мойки, степень герметичности.
Наличие ограничений по габаритам — ширина, высота прохода, размещение в существующих помещениях.
Особые требования — взрывобезопасность (для сахарной пыли), работа в пищевой зоне, соответствие стандартам НАССР.

Критерии выбора на основе данных:

Параметр	Критерий	Влияние на выбор
Влажность > 20%	Требуется дренаж короба	Дренажные отверстия, повышенный уклон днища
Абразивность > 5%	Усиленное днище	Керамическая футеровка, сменные пластины
Кислотность pH < 5	Нержавеющая сталь	AISI 316 для всех контактирующих поверхностей
Температура > 50°С	Термостойкие материалы	Специальные смазки, зазоры на тепловое расширение
Длина > 80 м	Промежуточный привод	Дополнительная приводная станция
Угол наклона > 30°	Усиленные скребки	Специальная форма скребков, уменьшенный шаг
Взрывоопасная зона	Искробезопасное исполнение	Взрывозащищённые двигатели, система аспирации

Этапы подбора конвейера:

Шаг 1. Определение типа конвейера по виду материала и стадии производства.

Шаг 2. Расчёт производительности и выбор ширины короба на основе максимального объёма материала.

Шаг 3. Расчёт мощности привода по длине трассы, углу наклона и производительности.

Шаг 4. Выбор материала короба, цепи и скребков на основе химической стойкости и абразивности.

Шаг 5. Определение типа натяжного устройства (винтовое, гидравлическое, пружинное).

Шаг 6. Выбор комплектации (частотный регулятор, система промывки, датчики, аспирация).

Шаг 7. Проверка возможности монтажа в существующих габаритах.

Шаг 8. Согласование чертежей и технического задания.

Пример подбора для типовой задачи:

Предположим, необходимо перемещать влажный свекловичный жом (влажность 75%, плотность 600 кг/м³, pH 5,5, температура 55°С) с производительностью 120 т/ч на расстояние 80 м с подъёмом на высоту 6 м.

Расчёт покажет, что требуется конвейер с шириной короба 800 мм, скоростью цепи 0,3 м/с, двумя цепями, из нержавеющей стали AISI 316 с дренажными отверстиями. Мощность привода — 37 кВт с промежуточным приводом посередине трассы. Скребки — из полиуретана увеличенной высоты с шагом 400 мм.

Важный нюанс: На сахарных заводах с сезонной загрузкой (сентябрь–ноябрь) оборудование должно быть рассчитано на максимальную пиковую нагрузку. Рекомендуемый запас по производительности — 20–30% сверх расчётной.

Для упрощения расчётов на нашем сайте доступен специальный онлайн-калькулятор конвейеров. Введите параметры вашего материала и требования к трассе, и система предложит подходящую модель с предварительной оценкой стоимости. Калькулятор учитывает специфику сахарной промышленности (влажность, коррозионную активность, взрывоопасность) и позволяет получить оперативную консультацию.

Рекомендации по принятию решения:

При выборе оборудования для сахарной промышленности приоритет отдавайте коррозионностойким материалам — экономия на нержавеющей стали приведёт к частым ремонтам и простоям.
Закладывайте запас по производительности не менее 20% — сезонные пиковые нагрузки значительно превышают среднегодовые.
Учитывайте возможность модернизации — в перспективе могут увеличиться объёмы переработки или измениться технология.
Для объектов в Ярославле и Рязани, где климатические условия требуют усиленной антикоррозионной защиты, выбирайте материалы с повышенной стойкостью к низким температурам и перепадам влажности.
Для предприятий, работающих с тростником, учитывайте повышенное содержание волокон и органических кислот.
Не экономьте на системах аспирации и взрывозащиты для линий по транспортировке сахарного песка и пыли.

Почему стоит заказать у нас

Мы специализируемся на проектировании, изготовлении и комплексной поставке цепных конвейеров для сахарной промышленности. Наш опыт охватывает все этапы производства сахара — от приёмки свёклы до отгрузки готового продукта.

Наши конкурентные преимущества:

Глубокая отраслевая экспертиза — мы знаем технологические процессы сахарных заводов и понимаем специфику каждого участка. Наши инженеры имеют опыт работы на реальных объектах и учитывают все нюансы.
Индивидуальное проектирование — каждый конвейер разрабатывается под конкретную производственную задачу. Мы не предлагаем типовые решения, а проектируем оборудование под вашу трассу, материалы и условия.
Собственное производство полного цикла — от закупки металла до финальной полировки и покраски. Контроль качества на каждом этапе гарантирует соответствие высоким стандартам.
Применение пищевых материалов — все контактирующие с продуктом элементы изготавливаются из нержавеющей стали с санитарно-эпидемиологическими заключениями. Мы предлагаем комплексные решения с учётом требований НАССР.
Возможность CIP-мойки — проектируем конвейеры с системами санитарной обработки, форсунками и сливными устройствами. Это сокращает время на очистку и повышает гигиеничность производства.
Сервисное сопровождение — регулярное обслуживание, поставка запасных частей, круглосуточная техническая поддержка. Наличие склада запчастей позволяет оперативно реагировать на нештатные ситуации.
Гарантия до 24 месяцев — на основные узлы и агрегаты. Весь период гарантии действует бесплатная консультационная поддержка.
Доставка по всей России и Таможенному союзу — отгружаем оборудование в любой регион: от Калининграда до Владивостока, в страны СНГ и ЕАЭС. Обеспечиваем транспортную упаковку и монтажную документацию.
Монтаж и пуско-наладка — наши бригады выполняют работы на объекте, включая интеграцию в существующие линии и обучение персонала.
Поставка комплектующих — укомплектование систем автоматизации, контрольно-измерительными приборами и вспомогательным оборудованием.

Как мы работаем:

Вы заполняете опросный лист с данными по вашему объекту (форма доступна на сайте).
Наши инженеры готовят предварительный расчёт и коммерческое предложение в течение 1–3 рабочих дней.
Согласовываем техническое задание, чертежи и сроки.
Заключаем договор и запускаем производство.
Изготовление оборудования занимает 30–60 дней в зависимости от сложности и загрузки.
Проводим контрольную сборку и тестирование на стенде.
Отгружаем оборудование и направляем монтажную бригаду (опционально).
Выполняем пуско-наладку и ввод в эксплуатацию.
Обучаем ваших специалистов правилам эксплуатации и техобслуживания.
Осуществляем гарантийное и постгарантийное сопровождение.

Призывы к действию:

Оставьте заявку на консультацию — наши инженеры по сахарной промышленности проконсультируют вас по вопросам транспортировки материалов и помогут подобрать оптимальное оборудование. Консультация бесплатна.
Воспользуйтесь онлайн-калькулятором конвейеров на нашем сайте — это быстрый способ получить предварительную оценку стоимости и технических параметров. Перейдите в раздел «Калькулятор», введите ваши данные и получите результат в течение нескольких минут.
Закажите выезд инженера на объект — специалист проведёт замеры, оценит условия эксплуатации и подготовит техническое задание. Для объектов в регионах предлагается дистанционное консультирование с использованием видео- и фотоотчётов.
Посетите производство — мы приглашаем на экскурсию на наш завод, чтобы вы оценили качество изготовления и уровень контроля. Адрес производства указан в контактной информации на сайте.

Наше портфолио включает проекты для сахарных заводов различной мощности — от сезонных перерабатывающих пунктов до крупных круглогодичных комплексов. Мы ценим доверие и подтверждаем качество каждым реализованным проектом.

Часто задаваемые вопросы (FAQ)

1. Можно ли использовать стандартный цепной конвейер на сахарном заводе?

Нет, стандартное оборудование, как правило, не соответствует требованиям санитарной безопасности и коррозионной стойкости. Для сахарной промышленности требуются конвейеры из нержавеющей стали с полированными поверхностями и герметичной конструкцией. Исключение составляют участки приёмки свёклы на открытых площадках, где допускается углеродистая сталь с защитным покрытием.

2. Как часто нужно проводить санитарную обработку конвейера?

Частота зависит от типа материала и стадии производства. Для линий по сахарному песку и рафинаду — ежедневно или после каждой смены. Для линий по жому и свёкле — не реже одного раза в неделю, с дополнительной промывкой при переходе на другой вид продукции.

3. Какой материал лучше всего подходит для скребков на конвейере для сахара?

Для сахарного песка и кристаллов оптимальны полимерные скребки (полиуретан, полиамид) — они бережно обращаются с продуктом и не травмируют кристаллы. Для жома и свёклы используют стальные скребки с полимерным покрытием или резиновые скребки повышенной износостойкости.

4. Выдерживает ли конвейер работу на открытом воздухе в зимний период?

Да, при правильном выборе материалов и комплектации. Конвейер должен быть изготовлен из холодостойкой стали, с термоизоляцией короба и обогревом приводных узлов. Для работы при температурах ниже –30°С применяются специальные смазки и уплотнители.

5. Можно ли использовать один конвейер для разных материалов (жом и свёкла)?

Технически это возможно, но не рекомендуется из-за разной плотности и влажности материалов. Переход с одного материала на другой требует полной очистки и проверки параметров. На практике для разных материалов используют отдельные конвейеры или линии с быстрой перенастройкой.

6. Как предотвратить налипание сахара и жома на скребки?

Для этого применяют полированные и полимерные скребки, снижают скорость движения цепи, используют футеровку короба антиадгезионными материалами (фторопласт, полиэтилен высокой плотности). Также помогает система периодической очистки и орошение скребков водой или паром.

7. Насколько опасна сахарная пыль и как конвейер её контролирует?

Сахарная пыль взрывоопасна при концентрации 10–50 г/м³ и относится к классу 22. Конвейеры для сахарного песка оснащаются герметичными коробами, системами аспирации и пылеподавления, взрывозащищёнными двигателями и электрооборудованием. Регулярный контроль запылённости обязателен.

8. Каков типичный срок изготовления конвейера для сахарного завода?

Стандартный срок — 30–45 рабочих дней для оборудования из нержавеющей стали. Сложные конвейеры с промежуточными приводами и специальными системами могут изготавливаться 60–80 дней. Срочные заказы обсуждаются индивидуально.

9. Предусмотрена ли система автоматического контроля за работой конвейера?

Да, по желанию заказчика конвейер оснащается датчиками контроля скорости, натяжения цепи, температуры узлов трения. Системы диспетчерского управления позволяют отслеживать параметры в режиме реального времени и предупреждать аварийные ситуации. Возможна интеграция с общей системой управления завода (SCADA).

10. Можно ли смонтировать конвейер в существующем цехе без остановки производства?

Да, при разработке индивидуального плана монтажа. В большинстве случаев монтаж выполняется поэтапно, с сохранением работы действующего оборудования. Минимальные остановки требуются для подключения привода и систем управления.

11. Какие документы предоставляются на оборудование?

На конвейер предоставляется паспорт с техническими характеристиками, инструкция по эксплуатации, санитарно-эпидемиологические заключения на материалы, контактирующие с продуктом, сертификаты соответствия на металлы и комплектующие. Для экспорта — упаковочный лист и таможенные декларации.

12. Как решается вопрос с запасными частями?

Мы обеспечиваем заказчиков необходимым набором запасных частей на период эксплуатации. Склад находится в центральном регионе, отгрузка производится в течение 1–3 рабочих дней. Для ответственных клиентов формируется индивидуальный комплект ЗИП на объекте.

13. Есть ли у вас опыт поставок в регионы с особым климатом?

Да, мы поставляли оборудование в Республику Коми и Якутию (работа при –45°С), в Краснодарский край (работа при +40°С), в портовые города для экспортных терминалов. Для каждого региона разрабатываются специальные технические решения.

14. Требуется ли специальное обучение для персонала?

Да, мы проводим обучение на месте монтажа с выдачей методических материалов. Включает правила эксплуатации, технического обслуживания, выявление неисправностей и безопасность. Длительность обучения — 1–2 дня.

15. Какова минимальная и максимальная длина конвейера, который вы можете изготовить?

Минимальная длина — от 2 метров (для технологических стыков). Максимальная — до 150 метров (при соблюдении углов наклона и нагрузок). При большей длине рекомендуется разбивать трассу на несколько конвейеров с перегрузкой.

16. Возможно ли арендовать конвейер на период сезонных работ?

Да, мы предоставляем оборудование в аренду на сезон переработки (сентябрь–ноябрь). Доставка, монтаж, демонтаж и обслуживание входят в стоимость аренды. Уточняйте условия у менеджеров.

17. Что делать при аварийной остановке конвейера?

Алгоритм действий описан в инструкции по эксплуатации. Первоочередные шаги: отключить питание, выявить причину (датчики показывают нарушение), осмотреть цепь и скребки. В случае серьёзной поломки вызывайте нашу аварийную службу — диспетчеры работают круглосуточно.

18. Можно ли интегрировать конвейер в общую систему автоматизации завода?

Да, все конвейеры могут быть оснащены интерфейсами для подключения к SCADA-системам верхнего уровня. Могут использоваться промышленные протоколы Modbus, Profibus, Ethernet. Техническая документация содержит все необходимые спецификации.
