Конвейер для подачи цементной шихты в печь: зачем он нужен
Цементная промышленность — это одна из ключевых отраслей строительной индустрии, от которой зависит развитие инфраструктуры, жилищное строительство и реализация крупных промышленных проектов. Производство цемента — это сложный многостадийный процесс, который начинается с добычи сырья и заканчивается фасовкой готового продукта. И одним из самых ответственных этапов этого процесса является подача сырьевой смеси — цементной шихты — во вращающуюся печь для обжига.
Цементная шихта — это тонкоизмельчённая смесь известняка, глины, песка и корректирующих добавок, доведённая до состояния однородного порошка. Этот материал имеет свои особенности. Во-первых, он очень абразивный — при движении по конвейеру он истирает металлические поверхности практически как наждачная бумага. Во-вторых, шихта может быть влажной, что приводит к налипанию на рабочие органы конвейера. В-третьих, она имеет низкую насыпную плотность — всего 1,0–1,3 т/м³, что при высокой производительности требует больших объёмов перемещения. В-четвёртых, шихта — это продукт, который должен быть доставлен в печь непрерывно, без остановок, чтобы не нарушать тепловой режим обжига.
Подача шихты в печь — это не просто транспортировка. Это синхронизированный процесс, где конвейер работает в связке с дозирующими устройствами, весами, системами автоматического контроля. Остановка подачи шихты даже на 10–15 минут приводит к падению температуры в печи, что требует дополнительного расхода топлива на восстановление режима. А длительная остановка может привести к выходу из строя футеровки печи.
На цементных заводах в Белгородской области, где производят до 2 миллионов тонн цемента в год, конвейерные системы подачи шихты работают в круглосуточном режиме, останавливаясь только на плановые ремонты. От их надёжности зависит ритм всего производства.
Скажем честно: конвейер для подачи цементной шихты в печь — это оборудование, которое должно работать как часы. Любой его отказ — это не просто остановка, а крупные финансовые потери.
Устройство и принцип работы конвейера для шихты
Конструкция конвейера для подачи цементной шихты в печь должна учитывать высокую абразивность материала и необходимость непрерывной работы в тяжёлых условиях.
Приводная станция — основа всего механизма. Это мотор-редуктор, передающий вращение на вал со звёздочками. Мощность привода для конвейеров, подающих шихту в печь, может достигать 75–90 кВт в зависимости от длины и производительности. Привод оборудуется частотным регулятором для плавного пуска и точной синхронизации с другими агрегатами линии.

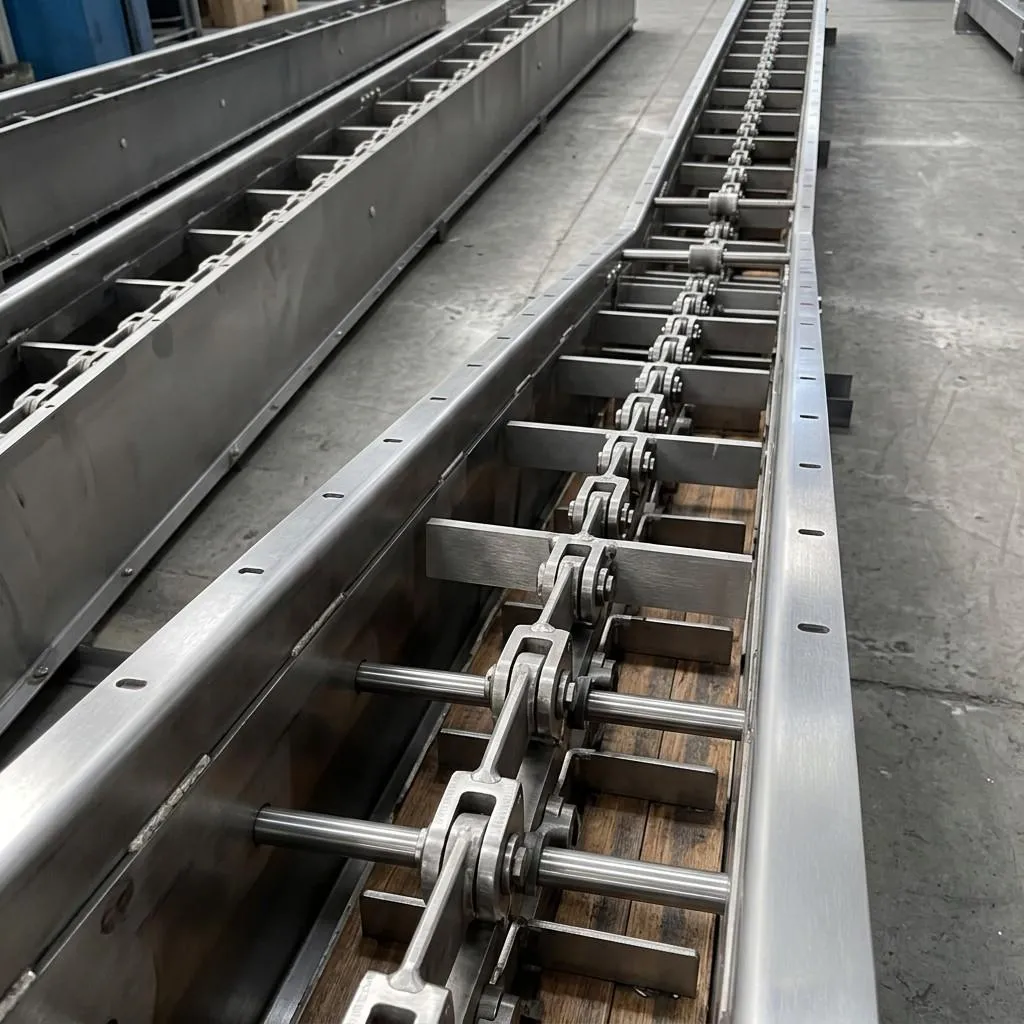

Тяговая цепь со скребками — сердце скребкового конвейера. Для цементной шихты применяются круглозвенные цепи повышенной прочности, изготовленные из стали с термической обработкой. Типовые калибры цепи — 18×64, 22×86, 26×92, 30×108 мм. Для некоторых модификаций конвейеров используются пластинчатые тяговые цепи с шагом от 160 до 315 мм.
Скребки изготавливаются из износостойкой стали с наплавкой твёрдосплавным материалом в зонах контакта с жёлобом. Их высота обычно составляет от 60 до 120 мм, а ширина соответствует ширине жёлоба с зазором 5–10 мм с каждой стороны, чтобы минимизировать просыпание материала и одновременно предотвратить заклинивание.
Герметичный жёлоб — короб прямоугольного сечения из листовой стали толщиной от 6 до 10 мм. Внутреннее дно жёлоба футеруется сменными пластинами из высокомарганцовистой стали или полиуретановых материалов с высокими антиабразивными свойствами. Это позволяет эксплуатировать конвейер от 3 до 5 лет без замены футеровки. Боковые стенки также защищаются износостойкими вкладышами.
Натяжная станция — расположена с противоположной стороны от привода. Она обеспечивает натяжение цепи, компенсируя её вытяжку в процессе эксплуатации. Для конвейеров, работающих с абразивными материалами, применяются винтовые натяжные устройства с большим ходом (до 500–600 мм), так как цепи в таких условиях вытягиваются значительно быстрее.
Загрузочная секция — место, где шихта поступает на конвейер из бункеров или системы пневмотранспорта. Конструкция загрузочной секции должна обеспечивать плавную подачу материала без образования сводов и заторов. Для этого устанавливаются специальные направляющие и ворошители, предотвращающие зависание шихты.
Разгрузочная секция — место, где шихта поступает в приёмную камеру печи или в промежуточный питатель. Конструкция разгрузочной секции должна обеспечивать направленную подачу материала точно в приёмное устройство печи, без просыпания и распыления.
Принцип работы: цепь со скребками движется внутри герметичного жёлоба. Шихта поступает в загрузочную секцию, скребки захватывают её и перемещают по дну жёлоба к разгрузочной секции. Слой материала может быть в 3–5 раз выше высоты скребка — за счёт этого достигается высокая производительность.
Особое внимание в конструкции уделяется герметизации. Цементная шихта — это мелкодисперсный порошок, который при малейшей возможности «пылит». Конвейеры для подачи шихты в печь имеют систему аспирации в местах загрузки и разгрузки, а также уплотнения всех крышек и люков для доступа.
Система обогрева — для конвейеров, работающих в зимний период, предусматривается подогрев жёлоба, чтобы предотвратить налипание влажной шихты. Это может быть электрический обогрев или теплообменник с горячей водой от системы охлаждения клинкера.
Технические характеристики и типоразмеры
Ниже приведены типовые параметры конвейеров для подачи цементной шихты в печь.
Таблица 1 — Основные параметры конвейеров для цементной шихты
| Параметр | Типовые значения |
|---|---|
| Ширина жёлоба, мм | 320, 500, 630, 800 |
| Высота жёлоба, мм | 250–500 |
| Длина конвейера, м | 10–80 (типовое), до 100 (с промежуточными приводами) |
| Угол наклона, град | до 25 (типовое), до 45 (специсполнения) |
| Скорость цепи, м/с | 0,15–0,5 |
| Производительность по шихте, т/ч | до 80 (ширина 320), до 150 (ширина 500), до 250 (ширина 800) |
| Насыпная плотность шихты, т/м³ | 1,0–1,3 |
| Мощность привода, кВт | 5,5–90 |
| Шаг цепи, мм | 86, 108, 137 |
| Диаметр прутка цепи, мм | 22, 26, 30 |
| Материал скребков | Износостойкая сталь с наплавкой |
| Материал футеровки | Hardox, полиуретан |
| Масса конвейера, т | 10–60 |
Таблица 2 — Выбор типоразмера конвейера в зависимости от производительности
| Производительность, т/ч | Ширина жёлоба, мм | Мощность привода, кВт | Рекомендуемая длина, м |
|---|---|---|---|
| до 30 | 320 | 5,5–11 | до 30 |
| 30–60 | 320 | 11–18 | до 45 |
| 60–100 | 500 | 18–30 | до 60 |
| 100–150 | 500 | 30–55 | до 75 |
| 150–200 | 630 | 55–75 | до 80 |
| 200–250 | 800 | 75–90 | до 100 |
Классификация конвейеров для подачи шихты
Конвейеры для подачи цементной шихты в печь классифицируются по нескольким признакам.
По типу тягового органа:
- Цепные скребковые — основное решение для подачи шихты в печь. Надёжны, герметичны, долговечны.
- Ленточные — применяются на коротких трассах и при сухой шихте, но менее надёжны.
По конструкции трассы:
- Горизонтальные — для подачи шихты от склада или бункера к печи на одном уровне.
- Наклонные — для подъёма шихты к печи.
- Комбинированные — с горизонтальными и наклонными участками.
По типу загрузки:
- С верхней загрузкой — шихта поступает сверху через загрузочную секцию.
- С боковой загрузкой — шихта подаётся сбоку через шиберный патрубок.
По типу разгрузки:
- Конечная разгрузка — шихта выгружается в печь с торца конвейера.
- Распределительная разгрузка — с возможностью выгрузки в несколько точек (в разные печи или питатели).
Критерии выбора включают производительность, длину трассы, угол наклона, а также требования к герметичности и аспирации.
Сферы применения: от сырья до клинкера
Конвейеры для подачи цементной шихты используются на всех этапах производства цемента, где требуется перемещение сырьевой смеси.
Склад сырья. Транспортировка шихты из склада в загрузочный бункер печи. Здесь важна герметичность и защита от попадания влаги.
Линия подготовки шихты. Подача шихты из мельниц или смесителей к печи. Конвейеры работают в непрерывном режиме.
Загрузка печи. Подача шихты в приёмную камеру вращающейся печи. Это самый ответственный этап, где требуется точное дозирование.
Транспортировка между печами. На некоторых заводах шихта подаётся от одной печи к другой.
Аварийное питание. В некоторых схемах конвейеры используются для подачи шихты в аварийные бункеры.
На цементном заводе в Белгородской области установили наклонный скребковый конвейер длиной 65 м для подачи цементной шихты во вращающуюся печь. Конвейер заменил два ленточных, которые не выдерживали абразивности шихты и часто рвались.
Преимущества и ограничения
Сильные стороны скребковых конвейеров для шихты:
- Абразивостойкость — срок службы в 5–7 раз выше ленточных.
- Герметичность — исключено пыление и потери материала.
- Надёжность — цепь не рвётся в отличие от ленты.
- Гибкость — возможность наклонных и поворотных трасс.
- Долговечность — срок службы 5–7 лет при правильной эксплуатации.
Слабые стороны:
- Износ цепи и жёлоба — требует регулярной замены футеровки.
- Энергопотребление — выше, чем у ленточных конвейеров.
- Стоимость — выше, чем у ленточных, но ниже стоимости владения.
- Шум — при работе с абразивными материалами уровень шума выше.
Таблица 3 — Сравнение скребковых и ленточных конвейеров для цементной шихты
| Критерий | Цепной скребковый | Ленточный |
|---|---|---|
| Абразивостойкость | Отличная | Низкая |
| Герметичность | Высокая | Низкая |
| Срок службы | 5–7 лет | 0,5–1,5 года |
| Стоимость владения | Низкая | Высокая |
| Угол наклона | до 45° | до 20° |
| Пыление | Минимальное | Высокое |
Подбор конвейера под производственную задачу
Для правильного подбора нужны исходные данные.
Наши инженеры запрашивают:
- Состав и влажность шихты.
- Производительность — тонн в час.
- Трасса — длина, угол наклона, высота подъёма.
- Требования к герметичности и аспирации.
- Условия эксплуатации — климатические условия.
Алгоритм подбора:
- По производительности — ширина жёлоба и шаг скребков.
- По длине и углу — мощность привода и усилие натяжения.
- По абразивности — футеровка и материал скребков.
На сайте есть калькулятор конвейеров для предварительного расчёта.
