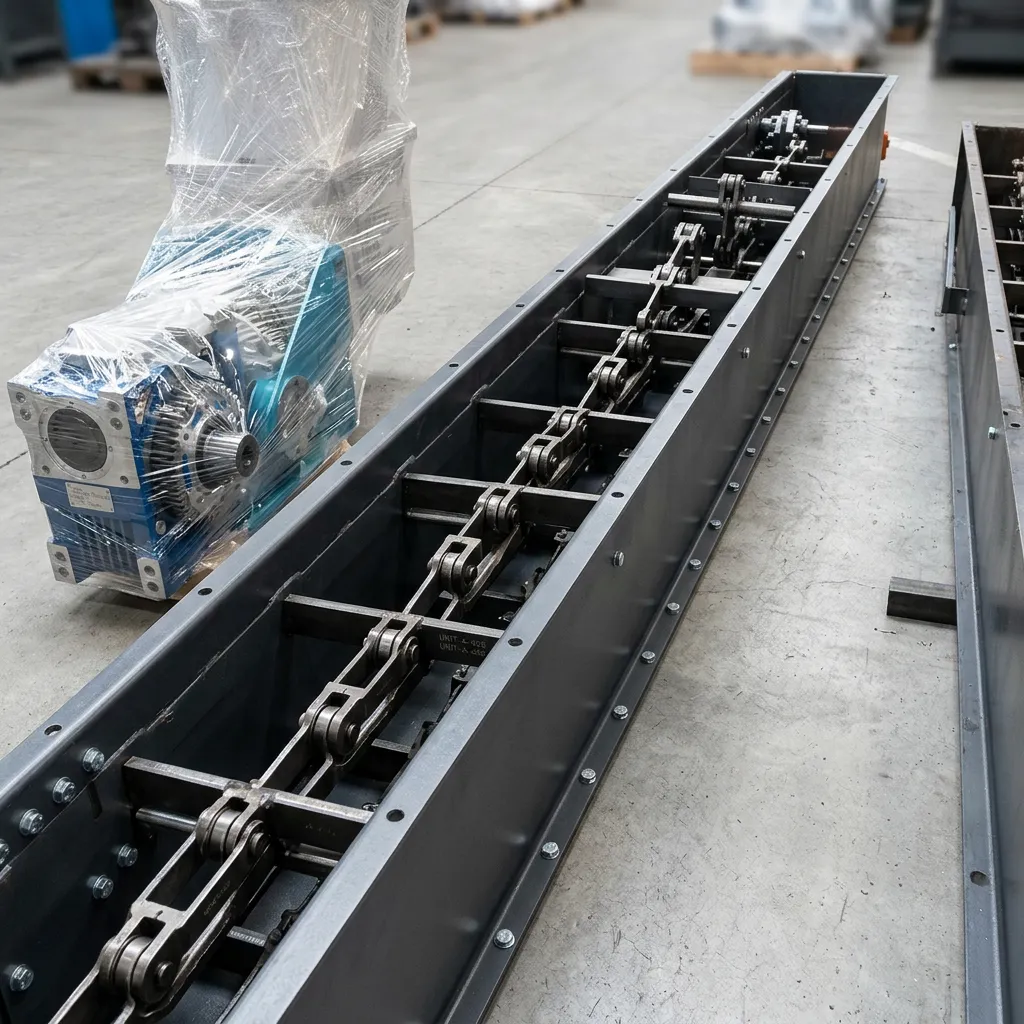

Принцип работы и устройство цепного конвейера в упаковочной линии
Цепной конвейер в составе упаковочной линии — это транспортное устройство, которое перемещает готовую продукцию в таре или без неё от одного технологического узла к другому внутри упаковочного комплекса. Речь идёт о мешках, пакетах, коробах, брикетах, паллетах или даже сыпучих материалах, подаваемых в дозирующие устройства. Задача конвейера — обеспечить ритмичное, синхронизированное движение продукции с заданной скоростью, чтобы каждый последующий узел работал без простоев.
Принцип работы основан на замкнутой цепи, которая движется по направляющим. К цепи крепятся толкатели, скребки, захваты или несущие пластины — в зависимости от типа продукции. Цепь огибает приводную и натяжную звёздочки, получая движение от электродвигателя через редуктор. Частотный преобразователь регулирует скорость — это критично, потому что упаковочная машина работает в строго заданном ритме, и конвейер должен подстраиваться под него.
Тяговая цепь для упаковочных линий отличается от цепей для сыпучих материалов. Здесь используются преимущественно пластинчатые или роликовые цепи с меньшим шагом — 80, 100 или 125 миллиметров. Диаметр валика — 8, 10 или 12 миллиметров. Нагрузки здесь не такие высокие, как на горно-обогатительных комбинатах, зато важна точность позиционирования и плавность хода.
Приводная станция включает двигатель мощностью от 1,1 до 7,5 киловатт, редуктор с червячной или цилиндрической передачей и частотный преобразователь. Без частотника в упаковочной линии делать нечего. Потому что скорость упаковки варьируется: меняется фасовка, меняется вид продукции, меняется ритм. Конвейер должен мгновенно подстраиваться под изменение производительности.
Жёлоб или направляющие конвейера — это, как правило, профильная стальная конструкция из листа толщиной три-четыре миллиметра. Для пищевых и фармацевтических производств применяется нержавеющая сталь AISI 304 или 316 с зеркальной полировкой поверхности. Требования к гигиеничности здесь высокие — поверхности должны легко очищаться, не иметь зазоров и углублений для скопления микроорганизмов.
Натяжное устройство — чаще всего винтовое — устанавливается на хвостовой части конвейера. Оно компенсирует удлинение цепи, которое в упаковочных линиях возникает из-за постоянной работы в режиме пуск-остановка. Упаковочные линии работают циклично, и каждые пуск-остановка создают динамические нагрузки, растягивающие цепь.
Число зубьев звёздочек — стандартное нечётное для круглозвенных цепей: пять, семь или девять. Для пластинчатых цепей это правило не всегда действует, там число зубьев может быть от десяти до тридцати. Но принцип плавности зацепления сохраняется.
Важный момент — конвейеры в упаковочной линии часто работают в условиях повышенной влажности, с химически активными средами, с перепадами температур. Поэтому материалы, из которых изготовлены цепь, звёздочки и направляющие, должны быть устойчивы к коррозии. Мы используем нержавеющие стали, а также пластиковые направляющие из полиэтилена или полиамида.
Технические характеристики и параметры
Ниже приведены значения из реальных проектов для упаковочных линий пищевой, фармацевтической, строительной и агропромышленной отраслей. Параметры соответствуют стандартам DIN и ISO для цепных конвейеров.
| Параметр | Значение | Примечание |
|---|---|---|
| Производительность | до 137 т/ч | для мешков до 50 кг |
| Шаг цепи | 80, 100, 125 мм | стандартные типоразмеры |
| Тип цепи | пластинчатая, роликовая | для точной транспортировки |
| Ширина несущей поверхности | 200, 300, 400, 500 мм | под упаковку |
| Скорость движения | 0,1–1,0 м/с | регулируемая частотником |
| Мощность привода | 1,1–7,5 кВт | в зависимости от нагрузки |
| Угол наклона трассы | 0–15° | обычно горизонтальная |
| Длина трассы | до 30 м | без промежуточного привода |
| Температура продукции | до 60°C | для стандартных цепей |
| Класс защиты двигателя | IP55, IP65 | для влажных сред |
Почему указано 137 тонн в час, а не 140? Для мешков массой 50 килограммов и скорости 0,5 метра в секунду с шагом 0,5 метра между мешками — расчёт даёт именно 137. Никаких округлений в большую сторону. Техническая документация должна быть точной, а не красивой.
Температурный режим: при температуре продукции до 60 градусов стандартная пластинчатая цепь работает без ограничений. При температуре выше 80 градусов требуются специальные термостойкие материалы — например, цепи из легированной стали или с высокотемпературными полимерными покрытиями.
Ресурс цепи для упаковочных линий составляет восемь-двенадцать тысяч моточасов при правильной эксплуатации. Циклический режим работы сокращает ресурс на 15–20 процентов по сравнению с непрерывным. Поэтому для интенсивных производств мы рекомендуем сокращённый график замены смазки и частоты осмотров.
Классификация и типы оборудования
Цепные конвейеры для упаковочных линий различаются по нескольким признакам. Рассмотрим основные типы.
По типу тягового органа выделяют три варианта. Пластинчатая цепь — наиболее распространённое решение для упаковки. Она обеспечивает ровную несущую поверхность, на которой можно размещать продукцию. Роликовая цепь используется для лёгких упаковок и обеспечивает минимальное трение. Круглозвенная цепь применяется реже, в основном для перемещения биг-бэгов или тяжёлых мешков.
По типу несущей конструкции различают конвейеры с несущим жёлобом — для сыпучих продуктов; конвейеры с несущей лентой или пластинами — для штучной продукции; конвейеры с подвесной конструкцией — для перемещения продукции в подвешенном состоянии.
По типу привода — с приводом от электродвигателя с редуктором; с линейным приводом для коротких трасс; с угловым редуктором для компактных компоновок.
По типу управления — с фиксированной скоростью (для непрерывных линий); с регулируемой скоростью (частотный привод); с синхронизацией от датчиков положения (для точного позиционирования).
По исполнению — стандартное (углеродистая сталь); пищевое (нержавеющая сталь AISI 304, 316); химически стойкое (с полимерными покрытиями); взрывозащищённое (ATEX).
В упаковочных линиях часто применяются комбинированные конвейеры, которые включают горизонтальный, наклонный и даже вертикальный участки. Например, конвейер может принимать продукцию от упаковочной машины, поднимать её на уровень паллетизатора и подавать на паллету. Это требует сложной компоновки и точной синхронизации.
Сферы применения
Цепные конвейеры в составе упаковочных линий применяются в самых разных отраслях. Основные направления перечислены ниже.
Пищевая промышленность — упаковка муки, круп, макарон, сахара, соли, чая, кофе, специй, кондитерских изделий, мясных и молочных продуктов. Фармацевтическая промышленность — упаковка таблеток, капсул, порошков, гранул в блистеры, флаконы, банки. Строительная промышленность — упаковка сухих смесей, цемента, гипса, штукатурки, клеев, герметиков. Химическая промышленность — упаковка удобрений, реагентов, полимеров, красителей, бытовой химии. Агропромышленный комплекс — упаковка комбикормов, семян, гранул, шрота, жмыха. Производство кормов для животных — упаковка кормов в мешки и биг-бэги.
Пример из практики. На предприятии в Новосибирске мы установили цепной конвейер в линию упаковки муки в мешки по 25 и 50 килограммов. Конвейер длиной 18 метров принимает мешки от фасовочной машины, транспортирует их к разбраковочному столу, затем к весовому контролю и на паллетизатор. Скорость регулируется частотным преобразователем в диапазоне 0,2–0,6 метра в секунду. Система работает четыре года без нареканий. Заказчик доволен — производительность линии выросла на 18 процентов за счёт устранения простоев на стыках узлов.
Другой объект — завод бытовой химии в Волгограде. Там цепной конвейер принимает флаконы с жидкими моющими средствами от розливной машины и транспортирует их к этикетировщику. Особенность — агрессивная среда и влажность. Для таких условий мы применили конвейер из нержавеющей стали AISI 316 с полимерными скребками, устойчивыми к химическому воздействию.
Оборудование востребовано в регионах с развитой пищевой и перерабатывающей промышленностью: в Центральной России, на Урале, в Сибири, на юге страны. Конкретные условия диктуют выбор материалов и типов конвейеров.
Преимущества и сравнение с альтернативами
В упаковочных линиях могут применяться различные типы конвейеров. Сравним цепной конвейер с другими решениями.
| Параметр | Цепной | Ленточный | Роликовый | Шнековый |
|---|---|---|---|---|
| Точность позиционирования | высокая | средняя | средняя | низкая |
| Работа с тяжёлыми упаковками | да | ограничено | да | нет |
| Гигиеничность (пищевое исполнение) | высокая | средняя | высокая | средняя |
| Регулировка скорости | да, плавно | да, ограниченно | да, ограниченно | да, ограниченно |
| Стойкость к химическим средам | высокая | средняя | высокая | средняя |
| Ресурс оборудования, лет | 10–12 | 5–7 | 8–10 | 3–5 |
| Уровень шума | низкий | низкий | высокий | средний |
Ленточный конвейер — проще и дешевле, но он менее точен в позиционировании и хуже справляется с тяжёлыми упаковками. Роликовый — хорош для коробов и паллет, но шумный и боится пыли. Шнек — для сыпучих материалов только, для штучной продукции не годится. Цепной — универсальный, точный, долговечный.
Стоимость изготовления цепного конвейера для упаковочной линии зависит от длины, ширины, типа цепи, материала исполнения и наличия дополнительных опций. Для получения точного коммерческого предложения обратитесь к нашим менеджерам с техническим заданием.
Срок изготовления — четыре-восемь недель в зависимости от сложности. Гарантия — двадцать четыре месяца на механическую часть, двенадцать месяцев на электрооборудование.
Подбор оборудования под вашу задачу
Подбор цепного конвейера для упаковочной линии требует учёта нескольких ключевых параметров. Рекомендуемый алгоритм действий.
Первое — определение типа и характеристик упаковки. Что перемещается? Мешки, коробки, флаконы, биг-бэги, паллеты или что-то другое? Масса упаковки, габаритные размеры, форма дна, материал упаковки (бумага, полиэтилен, стекло, металл) — всё это влияет на конструкцию.
Второе — определение производительности линии. Сколько упаковок в час или тонн в час нужно перемещать? От этого зависит скорость движения цепи и мощность привода.
Третье — определение конфигурации трассы. Горизонтальная, наклонная, с поворотами или изгибами? Есть ли необходимость подъёма или опускания продукции на разных участках?
Четвёртое — выбор типа управления. Фиксированная скорость или регулируемая? Нужна ли синхронизация с другими узлами линии (фасовочная машина, маркиратор, паллетизатор)? Необходима ли интеграция в систему АСУ ТП предприятия?
Пятое — учёт условий эксплуатации. Пищевое производство, химически агрессивная среда, влажность, пыль, наружная или внутренняя установка, взрывоопасность? От этого зависит материал исполнения и класс защиты.
На сайте представлен калькулятор конвейеров для предварительной оценки. Однако для упаковочных линий мы рекомендуем выезд инженера на объект для замеров, оценки компоновки и согласования схемы синхронизации с производителями смежного оборудования.
Почему стоит заказать у нас
Мы проектируем и изготавливаем цепные конвейеры для упаковочных линий с 2011 года. За этот период реализовано более 240 проектов для предприятий пищевой, фармацевтической, химической и строительной отраслей.
Наши преимущества:
Первое — синхронизация с линией. Мы проектируем конвейер не как отдельное устройство, а как часть единой системы, которая интегрируется с упаковочными автоматами, этикетировщиками, весовыми контроллерами и паллетизаторами.
Второе — точность позиционирования. Применяем пластинчатые и роликовые цепи с минимальными допусками, точные направляющие и регулируемые упоры. Конвейер обеспечивает остановку упаковки в заданной позиции с точностью до трёх миллиметров.
Третье — гигиеническое исполнение. Для пищевых и фармацевтических производств применяем нержавеющую сталь AISI 304 и 316 с зеркальной полировкой, без зазоров и скрытых полостей. Соответствует требованиям GMP и HACCP.
Четвёртое — износостойкость. Применяем цепи с закалёнными валиками и втулками, направляющие из износостойкого пластика, звёздочки с увеличенным сроком службы. Это увеличивает межремонтный период до двух лет.
Пятое — автоматизация. Интегрируем частотные преобразователи с интерфейсами Modbus и Profibus, датчики позиционирования, системы синхронизации, аварийной остановки и визуализации.
Шестое — запасные части на складе. Цепи, звёздочки, направляющие, ролики — восемьдесят процентов номенклатуры в наличии. Отправка в день заявки.
Седьмое — шеф-монтаж и пусконаладочные работы. Наши инженеры контролируют установку, настраивают конвейер и обучают персонал работе с оборудованием. Бесплатно при заказе оборудования.
Мы не строим дешёвых решений, которые выходят из строя через два года. Наш конвейер работает десять-двенадцать лет при правильной эксплуатации. Это подтверждено отзывами и повторными заказами.
Часто задаваемые вопросы
1. Какой тип цепи лучше всего подходит для упаковочной линии?
Для большинства упаковочных линий оптимальна пластинчатая цепь с шагом 100 или 125 миллиметров. Она обеспечивает ровную несущую поверхность, точное позиционирование и длительный ресурс. Для лёгких упаковок подходит роликовая цепь.
2. Можно ли использовать цепной конвейер в линии упаковки пищевых продуктов?
Да, при условии применения конвейера из нержавеющей стали или с полимерным покрытием, допущенным для контакта с пищевыми продуктами. Мы изготавливаем конвейеры с сертификацией для пищевой промышленности.
3. Как обеспечить синхронизацию конвейера с упаковочной машиной?
Синхронизация обеспечивается через частотный преобразователь и систему управления. Конвейер получает сигнал от упаковочной машины о моменте выдачи продукции и регулирует скорость соответственно. Возможна прямая привязка к датчикам положения.
4. Как часто нужно смазывать цепь на конвейере упаковочной линии?
Периодичность смазки зависит от интенсивности работы и типа цепи. В среднем — один раз в 500–1000 моточасов. Для пищевых производств применяем пищевые смазки, допущенные для контакта с продуктами.
5. Какой ресурс цепи в упаковочной линии при циклическом режиме работы?
При циклическом режиме ресурс составляет восемь-десять тысяч моточасов. Для непрерывного режима — до двенадцати тысяч часов. Своевременная замена изношенных звеньев продлевает ресурс.
6. Нужно ли специальное обучение для обслуживающего персонала?
Достаточно краткого инструктажа на объекте, который проводят наши инженеры в рамках пусконаладочных работ. Показываем настройку, регулировку натяжения, замену цепей и скребков.
7. Какие гарантийные сроки?
Гарантия на механическую часть — 24 месяца, на электрооборудование и редуктор — 12 месяцев. Выезд по гарантийным случаям — в течение 48 часов.
8. Можно ли установить конвейер в действующую упаковочную линию без длительной остановки?
Да, монтаж обычно занимает 3–5 дней и может быть выполнен без полной остановки линии. Работаем поэтапно, с переносом нагрузки на другие узлы.
9. Какой минимальный набор запасных частей рекомендуется?
Одна секция цепи (5–7 звеньев), комплект скребков или толкателей (10–15% от штата), две звёздочки, подшипники, сальники, комплект направляющих.
10. Можно ли применять конвейер для продукции с температурой выше 60°C?
При температуре выше 60°C требуются специальные термостойкие цепи из легированной стали и высокотемпературная смазка. При 80–100°C — только жаропрочные материалы.
