Почему комбикорм — это не зерно и не песок
Комбикорм — материал, который ведёт себя совершенно иначе, чем зерно, песок или цемент. Это многокомпонентная смесь, где каждый ингредиент имеет свою плотность, влажность, гранулометрию и абразивность. В составе комбикорма могут быть измельчённое зерно пшеницы, ячменя, кукурузы, шрот подсолнечный или соевый, жмых, травяная мука, соль, мел, монокальцийфосфат, премиксы, аминокислоты, жиры, меласса, гранулы и крошка. Насыпная плотность такой смеси колеблется от 0,5 до 0,75 тонны на кубический метр. Влажность — обычно 12–14 процентов, но при добавлении мелассы или жиров может подниматься до 16–18 процентов.
Абразивность комбикорма средняя, но она неравномерна. Мел и соль истирают металл сильнее, чем зерно. Пылеобразование высокое — мелкая фракция поднимается в воздух при любой пересыпке. Гигроскопичность делает комбикорм склонным к налипанию и слёживанию. При влажности выше 15 процентов продукт начинает комковаться, налипать на стенки жёлоба и скребки, снижая производительность на 20–30 процентов. Это не теория — это то, с чем мы сталкиваемся на каждом третьем объекте.
Именно поэтому цепной транспортёр для комбикорма — не просто цепь с железками. Это система, где каждая деталь подбирается под конкретную рецептуру, конкретный цех и конкретный режим работы. Универсального решения нет, и любой, кто обещает «один транспортёр на все случаи», либо не понимает предмета, либо лукавит.
Комбикорм бывает рассыпной и гранулированный. Рассыпной — более пылящий, более склонный к сегрегации, более липкий при высокой влажности. Гранулированный — более абразивный, горячий после гранулятора (60–70 градусов), но менее пылящий и лучше транспортируется. Для каждого типа — свои требования к цепи, скребкам, жёлобу и системе аспирации.
Отдельная тема — комбикорм с добавлением мелассы. Это липкая, тягучая масса, которая налипает на всё, к чему прикасается. Для такого продукта нужны скребки с полимерными чистиками, подогрев жёлоба и специальная система очистки. Мы такие решения делали, и они работают — но требуют индивидуального подхода.
Ещё один нюанс — премиксы. Это микродобавки, которые вводятся в комбикорм в малых количествах. Они дорогие, и их потери недопустимы. Транспортёр должен быть герметичным, чтобы премиксы не выносились вместе с пылью. Это влияет на конструкцию аспирации и уплотнений.
Как работает цепной транспортёр в комбикормовом цехе
Принцип работы цепного транспортёра в комбикормовом цехе выглядит просто, но за этой простотой скрывается множество инженерных решений.

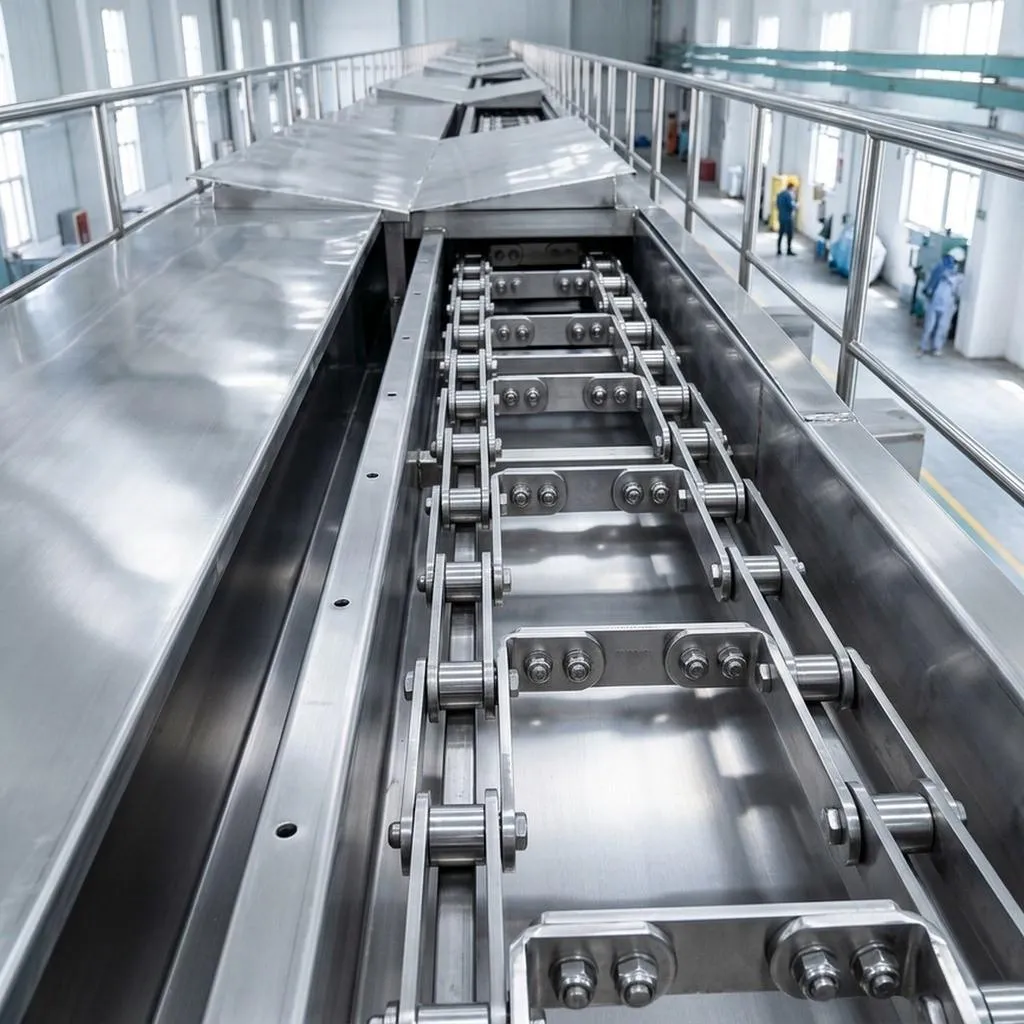

Замкнутая тяговая цепь со скребками движется внутри закрытого жёлоба. Комбикорм поступает через загрузочный патрубок, подхватывается скребками и перемещается вдоль трассы к точке сброса. Цепь огибает приводную звёздочку на голове транспортёра и натяжную на хвосте. Скорость движения регулируется частотным преобразователем — это позволяет синхронизировать подачу с работой дозаторов, смесителей, грануляторов и фасовочных машин.
Скорость цепи для комбикорма обычно держат в пределах 0,15–0,35 метра в секунду. Почему так мало? Потому что комбикорм — смесь неоднородная. При высокой скорости лёгкие компоненты — травяная мука, премиксы — уходят вверх, тяжёлые — мел, соль, гранулы — оседают вниз. Начинается сегрегация, и на выходе получается не гомогенная смесь, а слоёный пирог. Нам это не нужно.
Тут важно не переборщить с производительностью за счёт скорости. Лучше увеличить сечение жёлоба, чем гнать цепь. Это правило мы повторяем заказчикам постоянно, и оно себя оправдывает. Быстрее — не значит лучше. Быстрее — значит больше пыли, больше износа и хуже качество смеси.
Шаг цепи — сто, сто двадцать пять или сто шестьдесят миллиметров. Диаметр прутка — четырнадцать, восемнадцать или двадцать два миллиметра. Для комбикорма чаще всего применяют цепь с шагом сто двадцать пять и прутком восемнадцать миллиметров. Этого достаточно для производительности до ста тонн в час при ширине жёлоба пятьсот миллиметров.
Скребки для комбикорма — отдельная тема. Сплошные скребки дают высокий коэффициент заполнения, но при влажном продукте начинают налипать. Секционные скребки лучше проходят через комки и не забиваются. Скребки с полиуретановыми накладками снижают адгезию и защищают днище жёлоба от абразивного износа. Мы обычно комбинируем: секционные скребки с полиуретановыми чистиками по краям.
Приводная станция — двигатель от пяти с половиной до тридцати киловатт, редуктор, муфта, тормоз. Тормоз обязателен, если трасса имеет наклонный участок. Без тормоза при отключении питания гружёный транспортёр пойдёт назад, и комбикорм просыплется через загрузочный патрубок. Это не просто потери продукта — это завал в цехе и остановка линии на несколько часов.
Жёлоб — герметичный, сварной, из стали толщиной пять-шесть миллиметров. Для комбикорма применяем нержавеющую сталь AISI 304, если речь идёт о пищевом производстве, или углеродистую сталь с полимерным покрытием, если продукт идёт на корм животным. Днище усиливаем, в зонах загрузки и разгрузки ставим аспирационные патрубки. Пыль от комбикорма — это не только потеря продукта, но и риск для здоровья персонала, и опасность взрыва при определённой концентрации.
Натяжное устройство — винтовое, на хвостовой части. Компенсирует вытяжку цепи. При интенсивной работе цепь удлиняется на полтора-два процента в год. Не подтянешь вовремя — цепь начнёт бить по днищу, появятся вибрация, шум, искры. В пыльной среде это критично.
Число зубьев звёздочек — нечётное: пять, семь, девять, одиннадцать. Стандарт для круглозвенных цепей. Чётное число создаёт резонанс и убивает подшипники. Это проверено десятилетиями эксплуатации, и мы никогда не отступаем от этого правила.
Устройство по узлам: разбираем до винтика
Разберём устройство по узлам. Это важно, потому что понимание конструкции помогает эксплуатировать транспортёр правильно и не доводить до аварий.

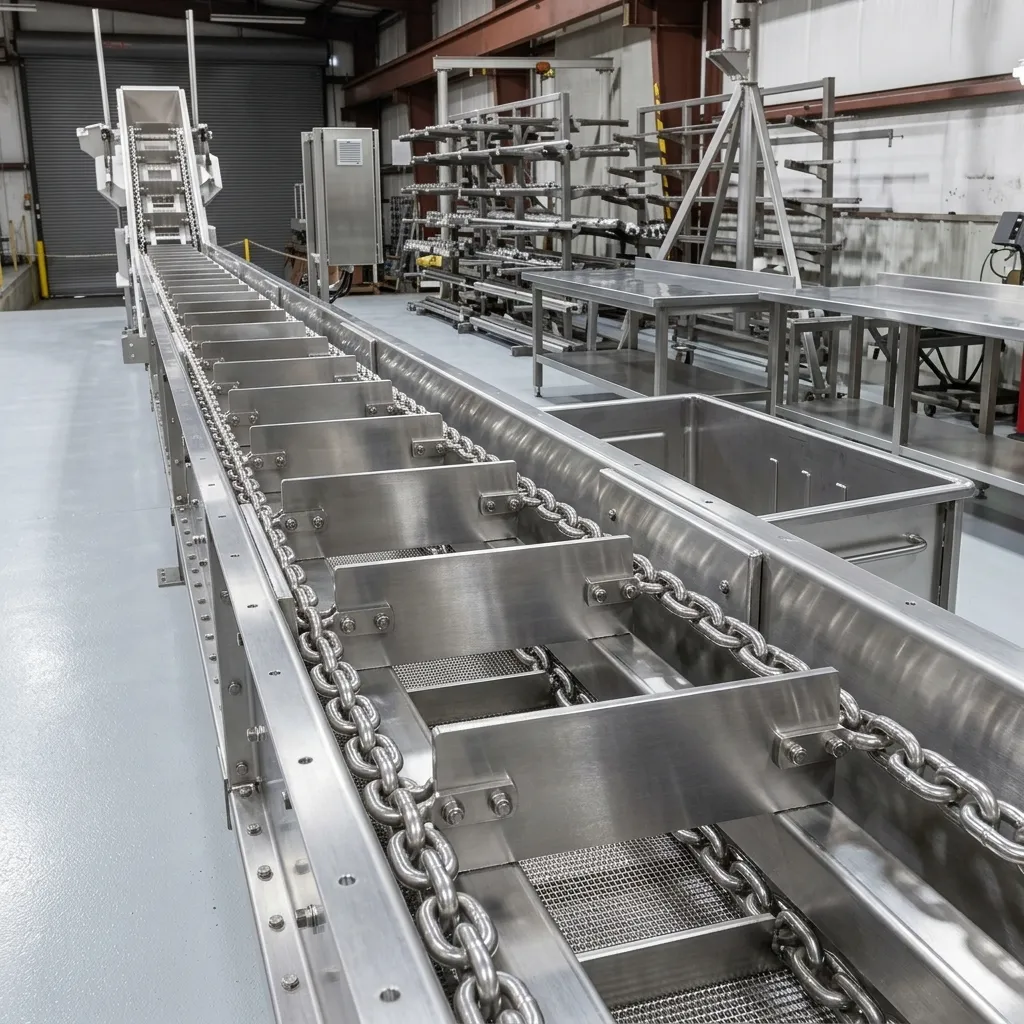

Первый узел — тяговая цепь. Круглозвенная, из легированной стали, с термообработкой. Твёрдость 45–55 HRC. Шаг и диаметр прутка — по расчёту. Для комбикорма оптимальна цепь с шагом 125 мм и прутком 18 мм. Ресурс — шесть-восемь тысяч моточасов.
Второй узел — скребки. Крепятся к цепи через определённые интервалы. Форма и материал зависят от продукта. Для рассыпного комбикорма — сплошные или секционные. Для гранулированного — секционные с полимерными накладками. Для влажного — с чистиками.
Третий узел — жёлоб. Сварная герметичная конструкция. Днище усиленное, с футеровкой. Крышки быстросъёмные. Аспирационные патрубки в зонах загрузки и разгрузки.
Четвёртый узел — приводная станция. Двигатель, редуктор, муфта, тормоз. Частотный преобразователь для регулировки скорости.
Пятый узел — натяжное устройство. Винтовое или пружинное. На хвостовой части.
Шестой узел — звёздочки. Приводная и натяжная. Число зубьев — нечётное.
Седьмой узел — система аспирации. Патрубки, воздуховоды, фильтры. Отводит пыль из зон загрузки и разгрузки.
Восьмой узел — система автоматики. Датчики скорости, загрузки, температуры подшипников. Блокировки с технологическим оборудованием.
Все эти узлы работают в связке. Если один выходит из строя — страдает вся линия. Поэтому мы проектируем транспортёр как единую систему, а не как набор отдельных деталей.
Технические параметры и их логика
Ниже — реальные значения из проектов для комбикормовых заводов. Соответствуют ГОСТ 31553-2012 и DIN 22252.
| Параметр | Значение | Примечание |
|---|---|---|
| Производительность | до 137 т/ч | для комбикорма плотностью 0,65 т/м³ |
| Шаг цепи | 100, 125, 160 мм | стандартные типоразмеры |
| Диаметр прутка | 14, 18, 22 мм | по тяговому расчёту |
| Ширина жёлоба | 320, 400, 500 мм | под производительность |
| Скорость цепи | 0,15–0,35 м/с | регулируется частотником |
| Мощность привода | 5,5–30 кВт | по нагрузке |
| Угол наклона | 0–25° | при подаче на этажи |
| Длина трассы | до 60 м | горизонтальная проекция |
| Температура продукта | до 70°C | для гранулированного |
| Класс защиты двигателя | IP55, IP65 | для пыльных сред |
Почему 137, а не 140? Потому что расчёт для плотности 0,65 т/м³, ширины 500 мм и скорости 0,3 м/с даёт именно 137. Точность важнее округлений. Мы всегда указываем расчётные значения, а не приблизительные.
Ресурс цепи — шесть-восемь тысяч моточасов. На гранулированном комбикорме — ближе к восьми. На рассыпном с высоким содержанием мела — ближе к шести. Закалка ТВЧ и правильная смазка добавляют 20–30 процентов.
Для комбикорма с высоким содержанием мелассы и жиров требуется индивидуальный расчёт геометрии скребков и угла наклона днища. Это тот случай, когда стандартное решение может не сработать.
Температурный режим: до 70 градусов — стандартная цепь из 40Х с термообработкой. Выше — легированная сталь. Гранулированный комбикорм после гранулятора имеет температуру 60–70 градусов, и это надо учитывать.
Типы транспортёров и когда какой применять
По типу тягового органа. Круглозвенная цепь — универсальна, ремонтопригодна, применяется в большинстве проектов. Пластинчатая — для тяжёлых условий и длинных трасс. Роликовая — для лёгких продуктов и точного позиционирования.
По конструкции скребков. Сплошные — для сухих рассыпных комбикормов. Секционные — для гранулированных и с включениями. С полимерными чистиками — для влажных и налипающих.
По схеме разгрузки. Концевая — простейший вариант. Промежуточная — через шиберные заслонки, для подачи в несколько бункеров или смесителей. Комбинированная — сочетание концевой и промежуточной.
По исполнению. Стандартное — углеродистая сталь. Пищевое — нержавеющая сталь AISI 304 или 316. Взрывозащищённое ATEX — для пылеопасных продуктов.
По типу привода. С постоянной скоростью — для простых линий. С частотным регулированием — для гибких цехов, где рецептуры меняются.
Каждый тип — под свою задачу. Универсального решения нет.
Отрасли и регионы: реальная география применения
Комбикормовые заводы. Подача рассыпного и гранулированного комбикорма от смесителей к бункерам, грануляторам, фасовочным линиям. Требуется герметичность и аспирация.
Животноводческие комплексы. Подача комбикорма от склада к кормораздатчикам и в цеха приготовления. Часто требуется нержавеющее исполнение.
Птицефабрики. Подача комбикорма к линиям кормления. Высокие требования к гигиене и герметичности.
Рыбоводческие хозяйства. Подача гранулированного корма для рыб. Продукт дорогой, потери недопустимы.
Пример из практики. На комбикормовом заводе в Курске мы установили цепной транспортёр для подачи рассыпного комбикорма от смесителя к трём бункерам-накопителям. Производительность — восемьдесят тонн в час. Промежуточная разгрузка с тремя шиберными заслонками. Применена нержавеющая сталь AISI 304 и система аспирации. Транспортёр работает четвёртый год без замены цепи. Заказчик отмечает, что переключение между бункерами занимает секунды.
Другой объект — птицефабрика в Белгороде. Там транспортёр подаёт гранулированный комбикорм от гранулятора к линии затаривания. Продукт горячий, до семидесяти градусов. Применена цепь с термообработкой и жёлоб с термоизоляцией. Транспортёр работает стабильно, замечаний нет.
В целом оборудование востребовано в регионах с развитым животноводством и птицеводством: в Центральной России, в Поволжье, на Урале, в Сибири. Конкретные условия диктуют выбор материалов и конструктивных решений.
Сравнение с альтернативами без прикрас
| Параметр | Цепной скребковый | Ленточный | Шнековый | Пневмоподача |
|---|---|---|---|---|
| Сегрегация компонентов | низкая | средняя | высокая | высокая |
| Работа с влажным продуктом | да | ограничено | да | нет |
| Пылевыделение | низкое | среднее | низкое | высокое |
| Промежуточная разгрузка | да | ограничено | да | да |
| Энергозатраты, кВт·ч/т | 0,5–0,8 | 0,4–0,6 | 0,8–1,5 | 2,0–4,0 |
| Ресурс, лет | 8–10 | 5–7 | 3–5 | 4–6 |
Ленточный дешевле, но не подходит для горячего и влажного комбикорма. Шнек перемешивает продукт, но быстро изнашивается и дробит гранулы. Пневматика дорога и пылит. Цепной скребковый — оптимален для 85 процентов задач.
Стоимость — индивидуально. Срок изготовления — шесть-десять недель. Гарантия — двадцать четыре месяца.
Пошаговый подбор под конкретный цех
Первый шаг. Состав комбикорма. Плотность, влажность, содержание жиров и мелассы, гранулометрия, абразивность.
Второй шаг. Производительность. Отталкивайтесь от производительности смесителя или гранулятора. Запас — десять-пятнадцать процентов.
Третий шаг. Трасса. Длина, наклон, повороты. Для подачи на этажи — наклонный участок.
Четвёртый шаг. Схема разгрузки. Сколько точек? Нужна ли промежуточная разгрузка?
Пятый шаг. Условия. Пыль, влажность, температура. От этого зависит исполнение.
На сайте есть калькулятор. Но для комбикормового цеха обязателен выезд инженера. Он замерит высоты, оценит компоновку, проверит доступ к точкам разгрузки.
Почему заказчики выбирают нас
Мы проектируем цепные транспортёры для комбикормовых цехов с 2010 года. Более двухсот проектов для комбикормовых заводов, птицефабрик, животноводческих комплексов.
Наши преимущества. Индивидуальное проектирование. Нержавеющая сталь для пищевых производств. Герметичность и аспирация. Автоматика с частотным регулированием и переключением точек разгрузки. Шеф-монтаж и пусконаладка. ЗИП на складе.
Мы не делаем дешёвых транспортёров, которые выходят из строя через год. Наш работает восемь-десять лет. Заказчик остаётся доволен.
Частые вопросы и ответы без воды
1. Можно ли использовать цепной транспортёр для гранулированного комбикорма?
Да, при использовании секционных скребков и цепи с термообработкой. Гранулы горячие, до семидесяти градусов.
2. Как предотвратить сегрегацию компонентов?
Не превышайте скорость 0,35 м/с. Применяйте скребки с полимерными чистиками и равномерное заполнение жёлоба.
3. Какой ресурс цепи на комбикорме?
Шесть-восемь тысяч моточасов. На гранулированном — ближе к восьми. На рассыпном с мелом — ближе к шести.
4. Нужна ли нержавеющая сталь?
Для пищевых производств и птицефабрик — да. Для корма животным можно углеродистую сталь с покрытием.
5. Обязателен ли частотник?
Для гибких цехов с меняющимися рецептурами — да. Для простых линий можно без него.
6. Сроки и гарантии?
Шесть-десять недель. Гарантия — двадцать четыре месяца.
7. Нужен ли ЗИП?
Обязательно. Секция цепи, скребки, звёздочки, подшипники, сальники.
8. Можно ли во взрывоопасной зоне?
Да, при исполнении ATEX. Искрогасители, заземление, взрывозащищённые двигатели.
9. Как интегрировать в АСУ ТП?
Через Modbus или Profibus, датчики скорости и загрузки, блокировку с оборудованием.
10. Можно ли встроить в существующий цех?
Да. Проектируем компактные решения. Требуется выезд инженера для замеров.
