Принцип работы и устройство
Транспортеры цепные с системой аспирации — это не просто конвейер с крышкой. Это комплекс, где тяговый орган, герметичный короб и пылеулавливающая установка работают как единый организм. Скажем честно: без аспирации цепной транспортёр на пылящем материале — это источник постоянной головной боли. Пыль летит из всех щелей, оседает на оборудовании, создаёт взрывоопасную концентрацию в помещении. Мы делаем такие системы больше десяти лет и знаем каждый нюанс.

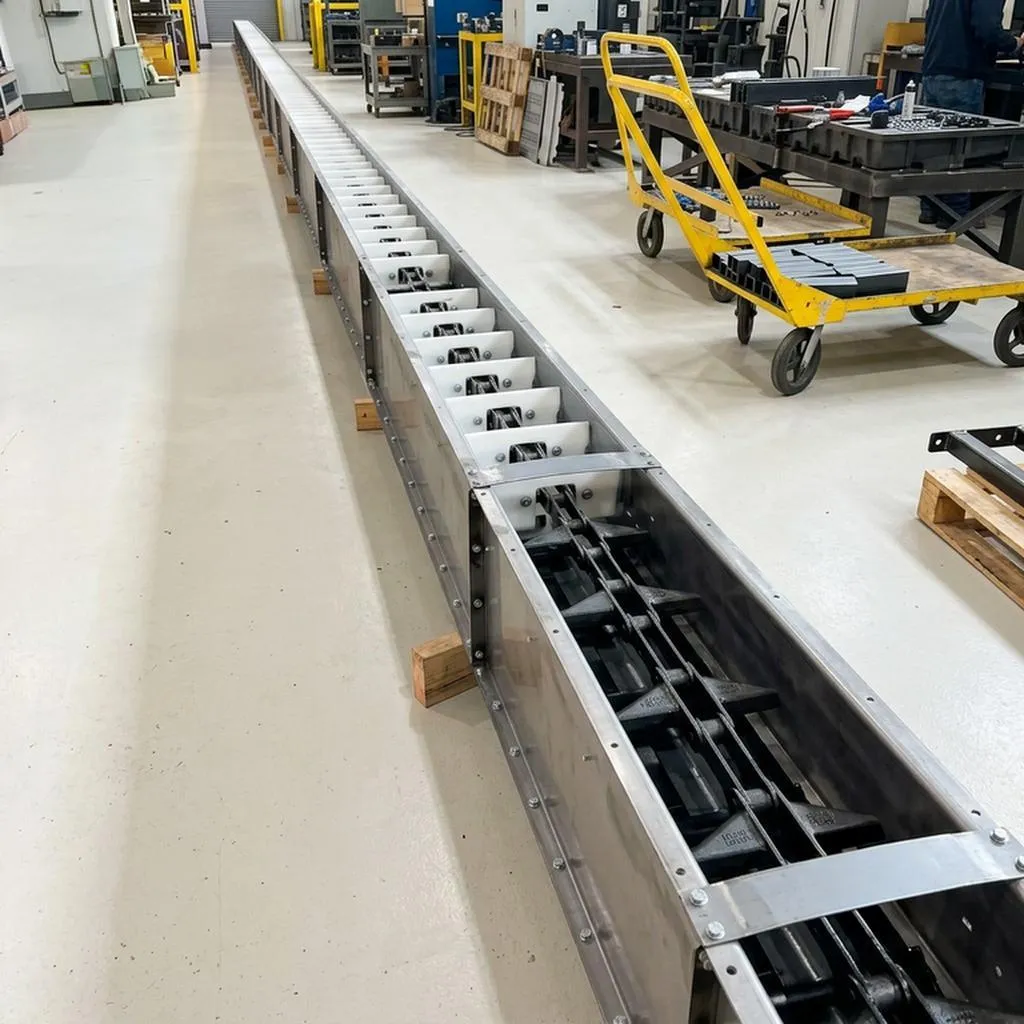

Конструктивно аппарат представляет собой замкнутый металлический короб прямоугольного сечения. Внутри по контуру движется тяговая цепь со скребками. Нижняя ветвь — рабочая, волочит материал по днищу. Верхняя — холостая, возвращается по направляющим. Для пылящих грузов — зерна, шрота, комбикорма, цемента, извести — короб обязательно закрывается герметичной крышей по всей длине. Это не прихоть, а требование нормативов.
Тяговая цепь — круглозвенная, сварная, из стали 20Г2 или 25ХГНМА. Диаметр прутка — 14, 16 или 18 миллиметров. Шаг цепи по DIN 22252 — 50, 64 или 86 миллиметров. Число зубьев приводной звёздочки всегда нечётное: 5, 7 или 9. Чётное количество даёт резонанс при входе звеньев в зацепление, подшипники начинают гудеть и сыпаться. Это классика жанра, проверенная на сотнях машин.
Скребки — низкопрофильные, сплошные, высотой 30–50 миллиметров. Зачем такой низкий профиль? Скребок не должен загребать материал как ковш. Его задача — создать движущуюся пробку, которая толкает груз сплошным слоем. Высокие скребки буксуют, материал пересыпается через верх, привод захлёбывается. Низкий профиль даёт стабильное волочение при минимальном энергопотреблении.
Система аспирации — ключевой элемент для пылящих грузов. Она включает аспирационные патрубки в зонах загрузки и перегрузки, систему воздуховодов, фильтр-установку и вентилятор. Разряжение в укрытиях поддерживается на уровне 50–100 паскалей. Этого достаточно, чтобы пыль не выбивалась наружу, но недостаточно, чтобы вытягивать сам транспортируемый материал. Опыт показывает: экономить на аспирации нельзя. Штрафы от надзорных органов и расходы на уборку перекрывают стоимость системы за один сезон.
Приводная станция включает электродвигатель мощностью от 3 до 18,5 киловатт, редуктор и частотный преобразователь. Частотник здесь не роскошь. Производительность участка меняется: то дозатор работает циклично, то смеситель набирает порции, то отгрузка встала. Конвейер должен подстраиваться под этот ритм. Плавный пуск продлевает жизнь цепи и подшипникам.
Жёлоб сварной из стали 3сп или 09Г2С толщиной 4–6 миллиметров. Для абразивных материалов днище в зонах максимального износа усиливаем наплавкой или съёмными футеровочными листами. Крышка герметичная, с резиновыми уплотнениями по всей длине. Смотровые люки с плотно закрывающимися дверцами — обязательно. Без них обслуживание превращается в пытку.
Натяжное устройство винтового типа на хвостовой части. Ход 200–400 миллиметров. Компенсирует вытяжку цепи и тепловое расширение. Цепь в первый год работы вытягивается на 1,5–2,5 процента. Если не подтягивать, появляется провисание, цепь бьёт по днищу, растёт вибрация. А вибрация в пыльной среде — это искры и потенциальный взрыв.
Что касается датчиков — цепные конвейеры с погруженными скребками должны оснащаться датчиками подпора, отключающими привод при переполнении короба. Также обязательны устройства автоматического отключения при обрыве или резком ослаблении натяжения цепи. Это не опции, а требования безопасности.
Технические характеристики и параметры
Все значения ниже взяты из реальных проектов для зерна, шрота, комбикорма, цемента и извести. Соответствуют ГОСТ 31553-2012 и DIN 22252.
| Параметр | Значение | Примечание |
|---|---|---|
| Производительность | 20–186 т/ч | для зерна плотностью 0,7–0,8 т/м³ |
| Ширина жёлоба | 320, 400, 500 мм | под материал и производительность |
| Шаг цепи | 64, 86 мм | стандартные типоразмеры DIN |
| Диаметр прутка | 14, 16, 18 мм | зависит от длины и нагрузки |
| Скорость цепи | 0,15–0,45 м/с | регулируется частотником |
| Мощность привода | 3–18,5 кВт | тяговый расчёт |
| Разряжение в укрытии | 50–100 Па | для эффективного пылеулавливания |
| Класс защиты | IP55, IP65 | для пыльных сред |
| Тип скребков | низкопрофильные сплошные | щадящий режим |
| Длина трассы | до 80 м | горизонтальная или пологонаклонная |
| Угол наклона | до 15° | для гравитационной разгрузки |
Почему 186, а не 200 тонн в час? Потому что расчёт для зерна с плотностью 0,78 т/м³, ширине жёлоба 500 миллиметров и скорости цепи 0,35 метра в секунду даёт именно это значение. Двести — красивое округление, которое в технической документации недопустимо. Заказчик, получивший конвейер с реальной производительностью на 7 процентов ниже заявленной, теряет деньги каждый час.
Температурный режим. Для стандартного зернового сырья после сушки температура редко превышает 70–80 градусов. При этих значениях цепь из стали 20Г2 сохраняет расчётную прочность. Если сырьё горячее — например, гранулы после прессования или шрот из маслоэкстракционного цеха — применяем легированные стали.
Ресурс цепи в цепном транспортёре для зернового сырья составляет 8–10 тысяч моточасов. Смазка для горячих условий должна иметь термостойкость не ниже 100–120 градусов. Обычное минеральное масло при 80 градусах становится жидким, вытекает из шарниров и оставляет звенья без защиты.
Для пылящих материалов с высокой абразивностью — цемент, известь, минеральные добавки — ресурс цепи снижается до 5–7 тысяч моточасов. Это плата за абразивность. Периодическая замена неизбежна, но мы делаем её быстрой и дешёвой.
Классификация и типы оборудования
Транспортеры цепные с аспирацией различаются по нескольким признакам.
По типу тягового органа. Круглозвенная цепь — основной вариант для зернового сырья. Простая, ремонтопригодная, выдерживает ударные нагрузки. Пластинчатая цепь применяется реже, в основном для тяжёлых абразивных материалов. Штампованная разборная цепь — компромиссный вариант, но склонна к саморазъединению при ослабленном натяжении.
По конструкции жёлоба. Закрытый герметичный — стандарт для пылящих материалов. Секции соединяются фланцами с резиновыми уплотнениями. Взрывозащищённое исполнение — с искрогасящими устройствами, заземлением и взрывозащищёнными двигателями.
По системе аспирации. Локальная аспирация — патрубки только в зонах загрузки и разгрузки. Полная аспирация — патрубки по всей длине трассы с подключением к общей системе. Комбинированная — локальные отсосы плюс общеобменная вентиляция помещения.
По расположению рабочей ветви. Конвейеры с погруженными скребками — рабочая ветвь внизу. Конвейеры с контурными скребками — фигурные скребки движутся в замкнутом контуре, позволяя создавать вертикальные и крутонаклонные участки. Для горизонтальных трасс чаще всего достаточно погруженных скребков.
По типу разгрузки. Концевая разгрузка — материал высыпается через патрубок в головной части. Промежуточная разгрузка — через шиберные затворы или секторные клапаны. Реверсивные конвейеры — с двумя приводными станциями.
По материалу исполнения. Углеродистая сталь с окраской — для сухих неагрессивных сред. Нержавеющая сталь AISI 304 — для пищевых производств и влажного сырья. Нержавеющая сталь AISI 316L с полиуретановой футеровкой — для агрессивных химических продуктов.
Особый случай — транспортёры для материалов с высокой температурой. Для сохранения температуры груза каркас выполняют с двойными стенками и теплоизоляцией. Для охлаждения горячего груза днище оснащают охладительной камерой с водяной рубашкой.
Сферы применения с привязкой к регионам
Транспортеры цепные с системой аспирации — рабочая лошадка комбикормового производства, элеваторов, цементных заводов и химических предприятий. Согласно нормативным документам, элеваторы, скребковые конвейеры и шнеки, транспортирующие сухие и пылящие материалы, должны быть закрыты кожухами по всей длине, а места загрузки и разгрузки — герметизированы-1-4. Кожух обязательно подключается к системе аспирации с аппаратами для очистки воздуха.
Комбикормовые заводы используют цепные транспортёры с аспирацией для подачи зернового сырья, шрота и минеральных добавок. Пыль от этих материалов не только взрывоопасна, но и агрессивна для оборудования. Герметичный короб и аспирация решают обе проблемы.
Элеваторы и хлебоприёмные предприятия применяют такие системы для перемещения зерна после сушки и очистки. Разряжение в укрытиях 50–100 паскалей исключает выброс пыли в помещение. Это особенно важно для помещений категории Б по пожарной опасности.
Цементные заводы и производства строительных смесей работают с особо пылящими материалами. Цемент, известь, гипс — эти грузы требуют максимальной герметичности и мощной аспирации. Мы проектируем системы с двумя ступенями очистки: циклон плюс рукавный фильтр.
Показательный объект — комбикормовый завод в Белгородской области. Цепной транспортёр с шириной жёлоба 400 миллиметров и производительностью 120 тонн в час подаёт шрот из склада в дробильное отделение. Трасса длиной 58 метров включает две загрузочные секции и три точки промежуточной разгрузки. Система аспирации с разряжением 80 паскалей и рукавным фильтром. Концентрация пыли в помещении не превышает ПДК. Система работает четвёртый сезон без замены цепи.
Другой проект — в Свердловской области. Транспортёр связывает цех помола цемента с линией отгрузки. Материал — цемент, особо пылящий и абразивный. Днище жёлоба из стали 09Г2С с наплавкой твёрдым сплавом. Скребки — с полиуретановыми накладками. Аспирация с двумя ступенями очистки. За три года эксплуатации износ днища не превысил 1 миллиметра.
В Сибири и на Дальнем Востоке к цепным транспортёрам предъявляются дополнительные требования по утеплению. Трассы, проходящие через неотапливаемые помещения, оснащаем греющим кабелем или теплоизоляцией короба. Влажный материал при отрицательных температурах смерзается в монолит. Подогрев жёлоба решает проблему.
Преимущества и сравнение с альтернативами
Сравним цепной транспортёр с аспирацией с другими способами перемещения пылящих материалов.
| Параметр | Цепной с аспирацией | Ленточный в укрытии | Шнек | Пневмотранспорт |
|---|---|---|---|---|
| Пылевыделение в помещении | минимальное | среднее | низкое | высокое |
| Герметичность | высокая | низкая | высокая | средняя |
| Работа с горячим материалом | да, до 100°C | ограничено | да | да |
| Энергозатраты, кВт·ч/т | 0,6–0,9 | 0,5–0,8 | 1,0–1,5 | 3,0–4,5 |
| Ресурс, лет | 8–12 | 4–6 | 3–5 | 5–7 |
| Промежуточная загрузка/разгрузка | в любой точке | только в голове/хвосте | ограничено | сложно |
| Стоимость владения | средняя | низкая | средняя | высокая |
Пневмотранспорт дробит материал и требует мощной аспирационной системы. Шнек дешевле, но витки изнашиваются на абразиве за один-два сезона, к тому же шнек сложно герметизировать по всей длине. Ленточный конвейер в укрытии — компромиссный вариант, но полностью устранить пылевыделение в местах перегрузки не удаётся. Цепной конвейер с аспирацией даёт минимальное пылевыделение и стабильную работу с горячим материалом.
Ещё один аргумент — гибкость трассы. Ленточный конвейер может двигаться только по прямой. Цепной допускает горизонтальные повороты через поворотные секции. На стеснённой площадке действующего предприятия это позволяет вписать трассу в существующие габариты без перепланировки здания.
Что касается стоимости — она рассчитывается индивидуально. Цена зависит от длины трассы, ширины жёлоба, материала исполнения, типа системы аспирации, класса взрывозащиты. Для получения коммерческого предложения обратитесь к нашим менеджерам с заполненным техническим заданием. Срок изготовления — 6–8 недель. Гарантия на механическую часть — 24 месяца.
Подбор оборудования под вашу задачу
Подбор цепного транспортёра с аспирацией начинается с аудита существующей или проектируемой технологической цепочки. Универсального решения нет. Каждый завод — это уникальная комбинация оборудования, планировок и режимов работы.
Шаг первый. Определите тип материала. Зерно, шрот, комбикорм, цемент, известь, минеральные добавки. Для каждого материала — свои значения насыпной плотности, абразивности, склонности к налипанию, взрывоопасности. Цемент требует более мощной аспирации, чем зерно.
Шаг второй. Установите требуемую производительность. Она не должна быть «средней по цеху». Считайте по максимальной нагрузке: сколько тонн в час должен пропустить конвейер в пиковом режиме. Запас 10–15 процентов сверху — достаточный. Больший запас означает переплату за металл и электроэнергию.
Шаг третий. Проанализируйте трассу. Длина, количество поворотов, наличие наклонных участков, высотные отметки загрузки и разгрузки. Горизонтальная трасса проще и дешевле. Каждый поворот добавляет сопротивление и требует установки поворотной секции.
Шаг четвёртый. Оцените требования к аспирации. Для взрывоопасных пылей — исполнение ATEX с искрогасителями и заземлением. Для обычных условий — стандартная система с разряжением 50–100 паскалей. Количество точек отсоса определяется по зонам пылеобразования.
Шаг пятый. Проверьте требования взрывобезопасности помещения. Для категории Б по пожарной опасности — взрывозащищённые двигатели, датчики температуры подшипников, автоматическое отключение при обрыве цепи.
Шаг шестой. Определите количество точек загрузки и разгрузки. Одна загрузка и одна разгрузка — простейший вариант. Несколько точек — требуются шиберные затворы или секторные клапаны с электроприводами.
На сайте есть калькулятор конвейеров для предварительной оценки параметров. Введите длину трассы, производительность, тип материала — получите ориентировочную мощность привода и ширину жёлоба. Однако для цепного транспортёра с аспирацией мы всегда рекомендуем выезд инженера на объект. Замеры на месте выявляют то, что не видно в чертежах: реальные высотные отметки, доступность для монтажа, состояние строительных конструкций. Часто заказчик указывает выходной патрубок бункера на 100–200 миллиметров выше или ниже фактического положения. Это влечёт переделку проекта.
Почему стоит заказать у нас
Мы проектируем и производим цепные транспортёры с системой аспирации с 2011 года. За это время реализовано более 140 проектов для комбикормовых заводов, элеваторов, цементных производств и химических предприятий. Мы знаем, как ведёт себя пылящий материал в реальных условиях, а не в лабораторных отчётах.
Наши преимущества:
Первое — расчёт под конкретную задачу. Мы не продаём конвейеры «из каталога». Каждый проект рассчитывается индивидуально: тяговый расчёт цепи, проверка прочности жёлоба, подбор мощности привода, расчёт системы аспирации.
Второе — ремонтопригодность. Круглозвенная цепь меняется звеньями за 30–60 минут без демонтажа трассы-5. Все секции соединяются разборными хомутами. Смотровые люки с плотно закрывающимися дверцами — по всей длине.
Третье — герметичность. Жёлоб оснащается резиновыми уплотнениями по всей длине, а в местах загрузки и разгрузки монтируются аспирационные патрубки. Для взрывоопасных пылей система работает с разряжением и искрогасителями.
Четвёртое — взрывобезопасность. Исполнение ATEX включает взрывозащищённые двигатели, искрогасители, стационарное заземление, датчики контроля температуры подшипников и датчики подпора.
Пятое — автоматизация. Интегрируем транспортёр в АСУ ТП предприятия. Частотное регулирование скорости синхронизирует подачу сырья с работой дозаторов и смесителей. Датчики подпора отключают привод при переполнении короба.
Шестое — наличие запчастей. Цепи, скребки, звёздочки, подшипники, уплотнения — 80 процентов номенклатуры на складе. Аварийная отправка в день поступления заявки.
Седьмое — шеф-монтаж. Наши инженеры выезжают на объект, контролируют установку, настраивают привод и систему аспирации, обучают персонал. Услуга бесплатная.
Мы не идём на компромиссы с качеством ради снижения цены. Дешёвый конвейер, вышедший из строя через полгода, обходится дороже надёжного. Это проверено временем.
Часто задаваемые вопросы
1. Можно ли использовать один цепной транспортёр для разных типов сырья?
Да, если физические свойства материалов совместимы. Зерно и гранулы комбикорма — совместимы. Зерно и цемент — нет. Цемент требует специального исполнения с усиленной аспирацией и износостойкой футеровкой.
2. Какой срок службы цепи при работе с пылящими материалами?
При работе с зерновым сырьём — 8–10 тысяч моточасов. С цементом и известью — 5–7 тысяч из-за повышенной абразивности. Регулярная смазка и контроль натяжения увеличивают ресурс на 15–20 процентов.
3. Что делать, если аспирация не справляется с пылевыделением?
Проверьте разряжение в укрытиях — оно должно быть 50–100 паскалей. Если ниже, увеличьте мощность вентилятора или проверьте герметичность короба. Возможно, требуется дополнительная точка отсоса в зоне максимального пылеобразования.
4. Можно ли монтировать транспортёр на улице?
Да, в исполнении УХЛ для умеренного климата или ХЛ для холодного. Короб утепляется, приводная станция размещается в закрытом боксе. Двигатель — с классом защиты не ниже IP55.
5. Как часто нужно проверять натяжение цепи?
Первый месяц эксплуатации — еженедельно. Цепь интенсивно вытягивается. Затем — раз в месяц. При появлении провисания более 20–30 миллиметров на пролёте между направляющими — подтянуть немедленно.
6. Какой минимальный набор запчастей держать на складе?
Рекомендуем: одну секцию цепи длиной 3–5 метров, скребки в количестве 10–15 процентов от штатного комплекта, две приводные звёздочки, комплект подшипников и сальников приводного вала, набор резиновых уплотнений для секций.
7. Можно ли интегрировать транспортёр в существующую АСУ ТП?
Да. Управление осуществляется через частотный преобразователь с интерфейсом Modbus или Profibus. Сигналы с датчиков уровня, температуры подшипников, скорости цепи и подпора выводятся на контроллер.
8. Какие двигатели используются?
Асинхронные с короткозамкнутым ротором, класс защиты IP55 или IP65. Для взрывоопасных зон — взрывозащищённое исполнение с маркировкой Ex. Мощность — 3–18,5 киловатта.
9. Что делать при заклинивании цепи?
Немедленно отключить привод. Не пытаться провернуть цепь реверсом — это приведёт к обрыву. Вскрыть смотровые люки, удалить посторонний предмет или спрессовавшийся материал. Проверить состояние скребков и направляющих.
10. Возможна ли поставка в разобранном виде для монтажа в стеснённых условиях?
Да. Секции жёлоба поставляются длиной 2–3 метра, соединяются на объекте. Приводная и натяжная станции — отдельными блоками. Цепь поставляется отрезками по 5 метров со соединительными звеньями. Система аспирации — отдельными модулями.
