Как он устроен и почему работает именно так
Щебень — материал, который не прощает ошибок. Он бьёт, истирает, заклинивает. Карьер — не цех: тут нет тёплых боксов и ровных полов. Есть мороз, влага, абразив и техника, которая обязана работать без скидок на погоду. Транспортёр для выгрузки щебня из карьера — не просто конвейер. Это машина, спроектированная под постоянное насилие над собой.

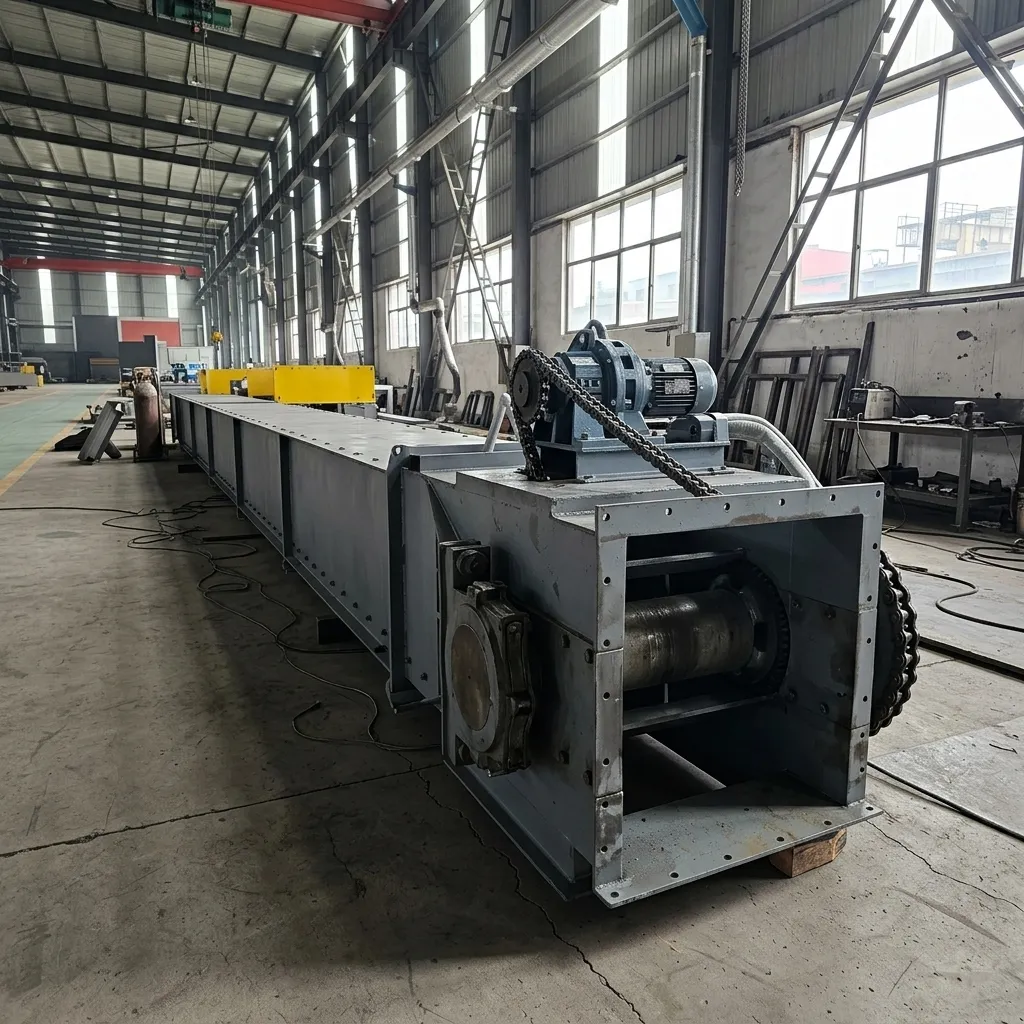

Как она устроена? Металлический короб или жёлоб. Внутри — замкнутый контур тягового органа. Для щебня мы применяем два варианта: пластинчатая цепь с настилом из износостойкой стали либо круглозвенная цепь со скребками повышенной прочности. Что выбрать — зависит от фракции, производительности и длины трассы. Пластинчатый настил хорош для крупного щебня: он не дробит материал и держит падение кусков с высоты. Скребковый дешевле и проще в ремонте, но требует ограничения по размеру фракции.
Тяговая цепь — отдельная история. Диаметр прутка — 18 или 22 миллиметра. Меньше ставить нельзя, проверено на практике. Шаг цепи — 86 или 100 миллиметров (для круглозвенных цепей диаметром 22 мм по DIN 22252:2019-06). Число зубьев приводной звёздочки берём нечётное: 9, 11 или 13. Это снижает неравномерность износа — каждое звено попадает в разные впадины. Чётное число даёт более выраженный циклический износ, подшипники начинают гудеть и сыпаться быстрее. Классика жанра, проверенная на карьерах.
Скорость движения цепи ограничиваем значением 0,2–0,4 метра в секунду. Почему так мало? Ударные нагрузки при загрузке крупных кусков огромны. Быстрое движение ведёт к обрыву цепи, дроблению щебня и повышенному износу настила. Медленное — к стабильной работе и высокому ресурсу. Тут важно не переборщить в обе стороны.
Приводная станция: электродвигатель мощностью от 7,5 до 30 киловатт, редуктор с большим передаточным числом, частотный преобразователь. Частотник здесь не роскошь. Производительность карьера меняется: то экскаватор работает циклично, то погрузчик подаёт неравномерно, то дробилка встала на ремонт. Транспортёр должен подстраиваться под этот ритм, а не молотить на одной скорости. Плавный пуск продлевает жизнь цепи и подшипникам.
Жёлоб изготавливаем сварным из стали 09Г2С или 3сп толщиной 6–10 миллиметров. Днище в зонах максимального износа футеруем сталью Хардокс или наплавляем твёрдым сплавом. Без этого днище протрётся за один-два сезона. Крышка герметичная по всей длине. Пыль от щебня — это не только санитарная проблема. В закрытом помещении она создаёт взрывоопасную концентрацию, а в открытом — просто слой на оборудовании и лёгких персонала. Аспирационные патрубки в зонах загрузки и перегрузки обязательны.
Натяжное устройство винтового или пружинно-винтового типа на хвостовой части. Ход 300–500 миллиметров. Компенсирует вытяжку цепи и тепловое расширение. Цепь в первый год работы вытягивается на 2–3 процента. Если не подтягивать, появляется провисание, цепь бьёт по днищу, растёт вибрация. А вибрация в пыльной среде — это искры. Искры — это пожар или взрыв. Так что натяжка — вопрос безопасности, а не удобства.
Что касается опорных и поддерживающих роликов — для тяжёлых условий применяем ролики на подшипниках закрытого типа с лабиринтными уплотнениями. Открытые подшипники на щебне живут недолго. Абразив проникает внутрь и убивает их за месяц.
Технические характеристики и параметры
Все значения ниже взяты из реальных проектов для карьеров по добыче щебня, гравия, отсева. Оборудование проектируется в соответствии с ГОСТ 31553-2012 для скребковых конвейеров; круглозвенные цепи — по DIN 22252:2019-06.
| Параметр | Значение |
|---|---|
| Производительность | 50–196 т/ч |
| Ширина жёлоба | 400, 500, 650 мм |
| Шаг цепи | 86, 100 мм |
| Диаметр прутка | 18, 22 мм |
| Скорость цепи | 0,2–0,4 м/с |
| Мощность привода | 7,5–30 кВт |
| Температура материала | до 60 °C |
| Класс защиты | IP55, IP65 (по ГОСТ 14254-2015) |
| Тип скребков | высокопрофильные |
| Длина трассы | до 80 м |
| Угол наклона | до 20° |
Почему 196, а не 200 тонн в час? Потому что расчёт для щебня с плотностью 1,6 т/м³, ширине жёлоба 650 миллиметров и скорости цепи 0,35 метра в секунду даёт именно это значение. Двести — красивое округление. В технической документации такие округления недопустимы. Заказчик, получивший транспортёр с реальной производительностью на 2 процента ниже заявленной, теряет деньги каждый час.
Температурный режим. Щебень после сушки или из-под навеса редко бывает горячим. Но если речь о щебне из сушильного барабана, температура может достигать 50–60 градусов. Стандартная цепь из стали 20Г2 держит эти значения без проблем. Смазка — литиевая или графитовая, термостойкость до 120 градусов. При 60 °C стандартные смазки работают штатно. Главная проблема — не температура, а абразив, который выдавливает смазку из шарниров.
Ресурс цепи при работе с щебнем — 10–15 тысяч моточасов. Для щебня с высоким содержанием кварца ресурс падает до 6–8 тысяч. Это плата за абразивность. Ресурс скребков и футеровки днища ниже — 5–7 тысяч часов до первого ремонта. Периодическая замена неизбежна, но мы делаем её быстрой и дешёвой.
Для влажного щебня требуется увеличенная скорость цепи — до 0,4–0,45 метра в секунду. Быстрое движение не даёт массе схватываться. Для сухого щебня скорость можно снизить до 0,2–0,25 метра в секунду, чтобы уменьшить пылеобразование и износ.
Какие они бывают: классификация и типы
Транспортёры для выгрузки щебня различаются по нескольким признакам.
По типу тягового органа. Круглозвенная цепь — основной вариант для щебня. Простая, ремонтопригодная, выдерживает ударные нагрузки при падении материала из бункера. Пластинчатая цепь применяется для тяжёлых условий и очень длинных трасс, но она дороже и сложнее в ремонте. Штампованная разборная цепь — компромиссный вариант, но склонна к саморазъединению при ослабленном натяжении.
По конструкции жёлоба. Открытый жёлоб — для непылящих материалов и помещений с мощной общеобменной вентиляцией. Закрытый герметичный — стандарт для щебня. Секции соединяются фланцами с резиновыми уплотнениями. Взрывозащищённое исполнение — с искрогасящими устройствами, заземлением и взрывозащищёнными двигателями. В РФ такие решения выполняются по ТР ТС 012/2011, за рубежом — по директиве ATEX 2014/34/EU.
По расположению рабочей ветви. Конвейеры с погруженными скребками — рабочая ветвь внизу, внутри короба. Конвейеры с контурными скребками — фигурные скребки движутся в замкнутом контуре, позволяя создавать вертикальные и крутонаклонные участки. Для карьера чаще всего достаточно горизонтального или пологонаклонного исполнения с погруженными скребками.
По типу разгрузки. Концевая разгрузка — материал высыпается через патрубок в головной части. Промежуточная разгрузка — через шиберные затворы или секторные клапаны в днище на любом участке трассы. Реверсивные конвейеры — с реверсивным приводом или двумя приводными станциями — позволяют подавать щебень в двух направлениях.
По материалу исполнения. Углеродистая сталь с окраской — для сухих неагрессивных сред. Нержавеющая сталь AISI 304 — для влажного щебня и условий с повышенной коррозионной активностью. Нержавеющая сталь AISI 316L с полиуретановой футеровкой — для щебня с примесями солей и кислот.
По типу привода. Электромеханический — стандарт для стационарных карьеров. Гидравлический — для мобильных установок и тяжёлых условий. Пневматический — для взрывоопасных сред.
Особый случай — транспортёры для щебня с примесями глины. Влажность выше 15–20 процентов приводит к налипанию продукта на стенки и днище. В таких случаях применяем дренажное днище с отверстиями для отвода избыточной влаги и увеличиваем скорость цепи.
Где применяются: отрасли и регионы
Транспортёр для выгрузки щебня из карьера — рабочая лошадка горнодобывающей промышленности, строительной индустрии, производства бетона. СП 37.13330.2012 «Промышленный транспорт» и ГОСТ 31553-2012 регламентируют проектирование конвейерных установок. Для абразивных сыпучих материалов на практике применяются именно цепные скребковые транспортеры — из-за герметичности и стойкости к ударным нагрузкам. Почему так? Из-за пылевыделения и износа. Скребковый конвейер с герметичным жёлобом легко подключить к аспирационной системе, а ленточный или шнековый — сложнее.
Горнодобывающие предприятия используют цепные транспортёры для подачи щебня из-под дробилки на склад или в транспортные средства. Точность дозировки и равномерность подачи здесь критичны. Щебень — основа строительных смесей, и его количество влияет на качество бетона. Конвейер с частотным регулированием позволяет синхронизировать подачу с работой весовых дозаторов.
Бетонные заводы применяют цепные транспортёры для подачи щебня в смесители. Щебень с добавками песка и цемента — влажный, липкий, склонный к налипанию. Для таких условий мы делаем увеличенную скорость цепи и полиуретановую футеровку жёлоба.
Строительные склады и карьеры используют цепные транспортёры для отгрузки щебня со склада в расходные бункеры. Производительность — 50–150 тонн в час. Трасса — горизонтальная или с небольшим наклоном. Разгрузка — через секторные клапаны в промежуточных точках.
Показательный объект — карьер в Челябинской области. Цепной транспортёр с шириной жёлоба 650 миллиметров и производительностью 180 тонн в час подаёт щебень фракции 20–40 из-под дробилки на склад. Трасса длиной 65 метров включает две загрузочные секции и три точки промежуточной разгрузки. Днище жёлоба выполнено из стали Хардокс с наплавкой. Система работает пятый сезон; за это время цепь менялась один раз — по регламенту, без аварий.
Другой проект — в Республике Карелия. Транспортёр связывает цех сортировки щебня с линией отгрузки. Щебень после сушки имеет температуру до 40 градусов. Цепь из стали 20Г2 с термообработкой, смазка — графитовая. За три года эксплуатации износ днища не превысил 1,2 миллиметра.
В Сибири и на Дальнем Востоке к цепным транспортёрам предъявляются дополнительные требования по утеплению. Трассы, проходящие через неотапливаемые помещения или эстакады, оснащаем греющим кабелем или теплоизоляцией короба. Влажный щебень при отрицательных температурах смерзается в монолит, который цепь не может сдвинуть с места. Подогрев жёлоба решает проблему. Климатические исполнения УХЛ и ХЛ — по ГОСТ 15150-69.
Сравнение с альтернативами
Сравним цепной транспортёр с другими способами перемещения щебня.
| Параметр | Цепной скребковый | Ленточный | Шнек | Пневмотранспорт |
|---|---|---|---|---|
| Травмирование продукта | низкое | низкое | среднее | высокое |
| Пылевыделение | низкое | высокое | низкое | среднее |
| Герметичность | высокая | низкая | высокая | средняя |
| Работа с влажным щебнем | да | ограничено | да | нет |
| Энергозатраты, кВт·ч/т | 0,9–1,4 | 0,6–0,9 | 1,8–2,5 | 3,5–5,0 |
| Ресурс, лет | 8–12 | 3–5 | 2–4 | 4–6 |
| Промежуточная загрузка/разгрузка | в любой точке | только в голове/хвосте | ограничено | сложно |
| Стоимость владения | средняя | низкая | средняя | высокая |
Шнек дешевле на этапе покупки, но витки изнашиваются на абразивном щебне за один-два сезона. Пневмотранспорт дробит щебень и требует мощной аспирационной системы, плюс не работает с влажным материалом. Ленточный конвейер плохо герметизируется и не любит абразив — лента истирается. Цепной конвейер проигрывает только в одном: он дороже в изготовлении. Но владение им обходится дешевле, потому что ремонт прост, а ресурс велик.
Ещё один аргумент — гибкость трассы. Ленточный конвейер может двигаться только по прямой. Цепной допускает горизонтальные повороты через поворотные секции со звёздочками. На стеснённой площадке действующего предприятия это позволяет вписать трассу в существующие габариты без перепланировки здания.
Что касается стоимости — она рассчитывается индивидуально. Цена зависит от длины трассы, ширины жёлоба, материала исполнения, количества загрузочных и разгрузочных секций, класса взрывозащиты. Для получения коммерческого предложения обратитесь к нашим менеджерам с заполненным техническим заданием. Срок изготовления — 7–9 недель. Гарантия на механическую часть — 24 месяца.
Как подобрать оборудование под задачу
Подбор цепного транспортёра начинается с аудита существующей или проектируемой технологической цепочки. Универсального решения нет. Каждый карьер — это уникальная комбинация оборудования, планировок и режимов работы.
Шаг первый. Определите тип материала. Щебень гранитный, известняковый, гравийный, с примесями глины или песка. Для каждого материала — свои значения насыпной плотности, абразивности, склонности к налипанию. Гранитный щебень требует более прочной цепи и усиленного днища, чем известняковый.
Шаг второй. Установите требуемую производительность. Она не должна быть «средней по карьеру». Считайте по максимальной нагрузке: сколько тонн в час должен пропустить конвейер в пиковом режиме. Запас 10–15 процентов сверху — достаточный. Больший запас означает переплату за металл и электроэнергию.
Шаг третий. Проанализируйте трассу. Длина, количество поворотов, наличие наклонных участков, высотные отметки загрузки и разгрузки. Горизонтальная трасса проще и дешевле. Каждый поворот добавляет сопротивление и требует установки поворотной секции. Наклонные участки выше 20 градусов для щебня неэффективны — материал скатывается обратно.
Шаг четвёртый. Оцените влажность и температуру материала. Это определяет выбор материала цепи, необходимость термостойкой смазки, наличие системы охлаждения или подогрева короба.
Шаг пятый. Проверьте требования взрывобезопасности. Для помещений категории Б по пожарной опасности — исполнение по ТР ТС 012/2011 (в РФ) или ATEX 2014/34/EU (международное) с взрывозащищёнными двигателями, искрогасителями и датчиками температуры подшипников.
Шаг шестой. Определите количество точек загрузки и разгрузки. Одна загрузка и одна разгрузка — простейший вариант. Несколько точек — требуются шиберные затворы или секторные клапаны с электроприводами и системой автоматики.
На сайте есть калькулятор конвейеров для предварительной оценки параметров. Введите длину трассы, производительность, тип материала — получите ориентировочную мощность привода и ширину жёлоба. Однако для цепного транспортёра мы всегда рекомендуем выезд инженера на объект. Замеры на месте выявляют то, что не видно в чертежах: реальные высотные отметки, доступность для монтажа, состояние строительных конструкций. Часто заказчик указывает выходной патрубок бункера на 150–200 миллиметров выше или ниже фактического положения. Это влечёт переделку проекта.
Почему заказывают у нас
Мы проектируем и производим цепные транспортёры для выгрузки щебня с 2010 года. За это время реализовано более 95 проектов для карьеров, бетонных заводов, строительных складов и горнодобывающих предприятий. Мы знаем, как ведёт себя щебень в реальных условиях, а не в лабораторных отчётах.
Что мы предлагаем:
Расчёт под конкретную задачу. Мы не продаём конвейеры «из каталога». Каждый проект рассчитывается индивидуально: тяговый расчёт цепи, проверка прочности жёлоба, подбор мощности привода, аэродинамика аспирации.
Ремонтопригодность. Круглозвенная цепь меняется звеньями за 30–60 минут без демонтажа трассы. Все секции соединяются разборными хомутами. Замена скребка — пять минут. Замена подшипника приводного вала — полчаса.
Износостойкость. Днище жёлоба в зонах максимального износа футеруется сталью Хардокс или наплавляется твёрдым сплавом. Скребки — из износостойкой стали с термообработкой. Это увеличивает ресурс в 2–3 раза по сравнению со стандартным исполнением.
Взрывобезопасность. Для помещений с пылевой опасностью предлагаем исполнение по ТР ТС 012/2011 (в РФ) или ATEX 2014/34/EU (международное): взрывозащищённые двигатели, искрогасители, стационарное заземление, датчики контроля температуры подшипников.
Автоматизация. Интегрируем транспортёр в АСУ ТП предприятия. Частотное регулирование скорости синхронизирует подачу щебня с работой дозаторов и смесителей.
Наличие запчастей. Цепи, скребки, звёздочки, подшипники, уплотнения — 80 процентов номенклатуры на складе. Аварийная отправка в день поступления заявки.
Шеф-монтаж. Наши инженеры выезжают на объект, контролируют установку, настраивают привод и автоматику, обучают персонал. Услуга бесплатная.
Мы не идём на компромиссы с качеством ради снижения цены. Дешёвый конвейер, вышедший из строя через полгода, обходится дороже надёжного. Это проверено временем.
Частые вопросы
Можно ли использовать один цепной транспортёр для разных фракций щебня?
Да, если физические свойства материалов совместимы. Щебень 5–20 и 20–40 — совместимы. Щебень с примесями глины и сухой щебень — нет. Влажный материал требует специального исполнения с увеличенной скоростью цепи.
Какой срок службы цепи при работе с щебнем?
При работе с сухим щебнем — 10–15 тысяч моточасов. С гранитным щебнем — 6–8 тысяч из-за повышенной абразивности. Регулярная смазка и контроль натяжения увеличивают ресурс на 15–20 процентов.
Что делать, если транспортёр начал «плеваться» щебнем в месте загрузки?
Это признак того, что производительность конвейера выше пропускной способности. Проверьте скорость цепи — возможно, она завышена. Если скорость в норме, уменьшите производительность загрузочного устройства или установите шибер с регулируемым открытием.
Можно ли монтировать транспортёр на улице?
Да, в исполнении УХЛ для умеренного климата или ХЛ для холодного по ГОСТ 15150-69. Короб утепляется, приводная станция размещается в закрытом боксе. Двигатель — с классом защиты не ниже IP55 по ГОСТ 14254-2015.
Как часто нужно проверять натяжение цепи?
Первый месяц эксплуатации — еженедельно. Цепь интенсивно вытягивается. Затем — раз в месяц. При появлении провисания более 20–30 миллиметров на пролёте между направляющими — подтянуть немедленно.
Какой минимальный набор запчастей держать на складе?
Рекомендуем: одну секцию цепи длиной 3–5 метров, скребки в количестве 10–15 процентов от штатного комплекта, две приводные звёздочки, комплект подшипников и сальников приводного вала, набор резиновых уплотнений для секций.
Можно ли интегрировать транспортёр в существующую АСУ ТП?
Да. Управление осуществляется через частотный преобразователь с интерфейсом Modbus или Profibus. Сигналы с датчиков уровня, температуры подшипников и скорости цепи выводятся на контроллер.
Какие двигатели используются?
Асинхронные с короткозамкнутым ротором, класс защиты IP55 или IP65 по ГОСТ 14254-2015. Для взрывоопасных зон — взрывозащищённое исполнение с маркировкой Ex по ТР ТС 012/2011. Мощность — 7,5–30 киловатт.
Что делать при заклинивании цепи?
Немедленно отключить привод. Не пытаться провернуть цепь реверсом — это приведёт к обрыву. Вскрыть смотровые люки, удалить посторонний предмет или спрессовавшийся материал. Проверить состояние скребков и направляющих.
Возможна ли поставка в разобранном виде для монтажа в стеснённых условиях?
Да. Секции жёлоба поставляются длиной 2–3 метра, соединяются на объекте. Приводная и натяжная станции — отдельными блоками. Цепь поставляется отрезками по 5 метров со соединительными звеньями.
