Принцип работы и устройство
Конвейеры цепные для шлака — это техника, которая работает на пределе прочности металла. Шлак — это не просто абразив. Это раскалённая, остроугольная, химически агрессивная масса, которая способна убить любой ленточный транспортёр за месяц. Скажем честно: если вам предлагают перемещать шлак шнеком или лентой, бегите от такого предложения. Мы проектируем цепные конвейеры для шлака более десяти лет и знаем, о чём говорим.

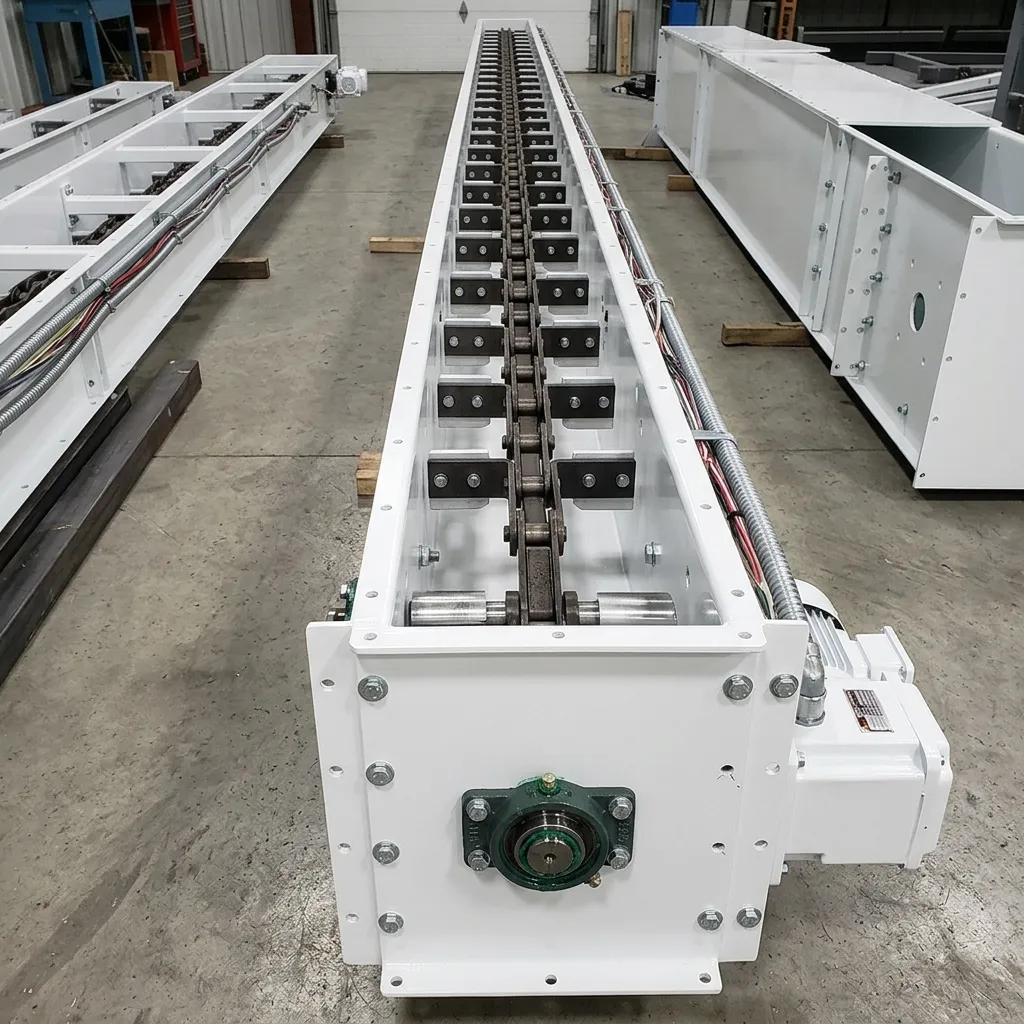

Конструктивно аппарат представляет собой тяжёлый сварной короб из толстолистовой стали, внутри которого по замкнутому контуру движется мощная тяговая цепь со скребками. Для шлака применяем два основных исполнения. Первый — пластинчатый цепной конвейер с настилом из жаропрочной стали для горячего шлака. Второй — скребковый цепной конвейер с усиленным днищем для охлаждённого и гранулированного шлака. Выбор зависит от температуры продукта, его фракции и требований к герметичности.
Тяговая цепь — круглозвенная, сварная, из легированной стали. Для шлака стандартные углеродистые марки не подходят. Мы применяем стали 20Х23Н18, 12Х18Н10Т или аналоги с термообработкой. Диаметр прутка — двадцать два, двадцать шесть или тридцать миллиметров. Шаг цепи по стандарту DIN — сто, сто двадцать пять или сто пятьдесят миллиметров. Число зубьев приводной звёздочки всегда нечётное: семь, девять или одиннадцать. Чётное количество даёт резонанс при входе звеньев в зацепление, подшипники начинают гудеть и сыпаться. На шлаке это особенно критично — вибрация в сочетании с абразивом убивает подшипники за недели.
Скребки для шлака делаем высокопрофильными, из износостойкой стали с наплавкой твёрдым сплавом. Высота рабочей части — сто–сто пятьдесят миллиметров. Почему такие высокие? Шлак — тяжёлый материал, его нужно толкать, а не волочить. Низкий скребок просто не справится с массой. Но и переусердствовать нельзя: слишком высокий скребок создаёт избыточное сопротивление и перегружает привод. Баланс — ключевой момент проектирования.
Корпус — сварной из стали 09Г2С или 3сп толщиной десять–шестнадцать миллиметров. Для горячего шлака применяем жаропрочные стали с термостойкостью до шестисот градусов. Днище в зонах максимального износа футеруем съёмными листами из стали Хардокс или наплавляем твёрдым сплавом. Без этого днище протрётся за один сезон. Герметичная крышка по всей длине с уплотнениями из термостойкой резины или графита.
Приводная станция — электродвигатель, редуктор, частотный преобразователь. Мощность от одиннадцати до сорока пяти киловатт. Частотник здесь не роскошь. Производительность шлакоудаления меняется: то печь работает на полной мощности, то на пониженной, то встала на ремонт. Конвейер должен подстраиваться под этот ритм. Плавный пуск продлевает жизнь цепи и подшипникам, а главное — не перегружает привод в момент старта.
Натяжное устройство винтового или пружинно-винтового типа на хвостовой части. Ход четыреста–шестьсот миллиметров. Компенсирует вытяжку цепи и тепловое расширение. Цепь в первый год работы вытягивается на два–четыре процента. Если не подтягивать, появляется провисание, цепь бьёт по днищу, растёт вибрация. А вибрация на горячем шлаке — это искры и потенциальный пожар.
Подшипники — только закрытого типа с лабиринтными уплотнениями и термостойкой смазкой. Шлаковая пыль проникает внутрь, смешивается со смазкой и превращается в абразивную пасту. Мы ставим двухрядные подшипники с защитой IP65 и периодической подачей свежей смазки через пресс-маслёнки. Для горячего шлака — специальные высокотемпературные смазки с термостойкостью до двухсот градусов.
Технические характеристики и параметры
Все значения ниже взяты из реальных проектов для металлургических заводов и котельных. Соответствуют ГОСТ 31553-2012 и DIN 22252.
| Параметр | Значение | Примечание |
|---|---|---|
| Производительность | 10–186 т/ч | для шлака плотностью 1,4–2,0 т/м³ |
| Ширина жёлоба | 400, 500, 650 мм | под фракцию и производительность |
| Шаг цепи | 100, 125, 150 мм | стандартные типоразмеры DIN |
| Диаметр прутка | 22, 26, 30 мм | зависит от длины и нагрузки |
| Скорость цепи | 0,1–0,3 м/с | регулируется частотником |
| Мощность привода | 11–45 кВт | тяговый расчёт |
| Температура шлака | до 600 °C | для горячего шлака |
| Класс защиты | IP65 | для пыльных сред |
| Тип скребков | высокопрофильные с наплавкой | износостойкое исполнение |
| Длина трассы | до 80 м | горизонтальная или пологонаклонная |
| Угол наклона | до 25° | для гравитационной разгрузки |
Почему указано сто восемьдесят шесть тонн в час, а не двести? Потому что расчёт для шлака с плотностью одна целая шесть десятых тонны на кубометр, ширине жёлоба шестьсот пятьдесят миллиметров и скорости цепи ноль целых двадцать пять сотых метра в секунду даёт именно это значение. Двести — красивое округление, которое в технической документации недопустимо. Заказчик, получивший конвейер с реальной производительностью на семь процентов ниже заявленной, теряет деньги каждый час.
Температурный режим. Горячий шлак из печи выходит при температуре восемьсот–тысяча двести градусов. После охлаждения — двести–четыреста градусов. Гранулированный шлак — пятьдесят–восемьдесят градусов. Для горячего шлака применяем жаропрочные стали и специальные смазки. Для охлаждённого — стандартное исполнение с усиленной футеровкой.
Ресурс цепи при работе с шлаком — три–пять тысяч моточасов. Это значительно ниже, чем на зерне или гранулах, потому что абразивность шлака запредельная. При использовании качественных смазочных материалов и регулярном контроле натяжения ресурс может достигать шести тысяч часов. Для горячего шлака ресурс падает до двух–трёх тысяч. Это плата за агрессивную среду. Периодическая замена неизбежна, но мы делаем её быстрой и дешёвой.
Для шлака с высоким содержанием металлических включений требуется дополнительная защита — магнитные уловители перед конвейером. Иначе куски металла заклинивают цепь и рвут её. Это не конструктивный недостаток, это особенность материала.
Классификация и типы оборудования
Конвейеры цепные для шлака различаются по нескольким признакам.
По типу тягового органа. Круглозвенная цепь — основной вариант для шлака. Простая, ремонтопригодная, выдерживает ударные нагрузки. Пластинчатая цепь применяется для горячего шлака и очень длинных трасс. Штампованная разборная цепь — компромиссный вариант, но склонна к саморазъединению при ослабленном натяжении.
По конструкции корпуса. Открытый жёлоб — только для охлаждённого шлака в помещениях с мощной вентиляцией. Закрытый герметичный — стандарт для горячего шлака и пылящих фракций. Взрывозащищённое исполнение — для помещений категории Б по пожарной опасности.
По системе аспирации. Локальная аспирация — патрубки только в зонах загрузки и разгрузки. Полная аспирация — патрубки по всей длине трассы с подключением к общей системе. Шлаковая пыль абразивна и опасна для лёгких. Аспирация обязательна.
По расположению рабочей ветви. Конвейеры с погруженными скребками — рабочая ветвь внизу. Конвейеры с контурными скребками — фигурные скребки движутся в замкнутом контуре, позволяя создавать вертикальные и крутонаклонные участки. Для шлака чаще всего достаточно горизонтального или пологонаклонного исполнения.
По типу разгрузки. Концевая разгрузка — материал высыпается через патрубок в головной части. Промежуточная разгрузка — через шиберные затворы или секторные клапаны. Реверсивные конвейеры — с двумя приводными станциями.
По материалу исполнения. Углеродистая сталь с футеровкой — для охлаждённого шлака. Жаропрочная сталь — для горячего шлака. Нержавеющая сталь AISI 316L с полиуретановой футеровкой — для агрессивных химических шлаков.

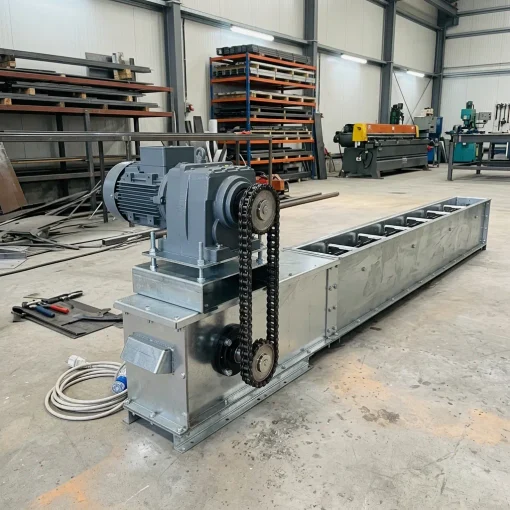

Особый случай — конвейеры для гранулированного шлака. Здесь требования к герметичности и защите от влаги. Только нержавеющая сталь, полимерные скребки, влагостойкие смазки.
Сферы применения с привязкой к регионам
Конвейеры цепные для шлака — рабочая лошадка металлургических заводов, котельных и мусоросжигательных производств. Согласно нормативным документам, для перемещения шлака применяются именно цепные скребковые конвейеры с усиленным днищем. Почему нормативы выделяют их особо? Из-за абразивности и температуры. Ленточный конвейер на шлаке не живёт, а шнек забивается и истирается.
Металлургические заводы используют цепные конвейеры для удаления шлака из-под печей и подачи его на склад или в транспортные средства. Производительность — пятьдесят–сто восемьдесят тонн в час. Трасса — горизонтальная или с небольшим наклоном. Разгрузка — через секторные клапаны в промежуточных точках.
Показательный объект — металлургический комбинат в Челябинской области. Цепной конвейер с шириной жёлоба шестьсот пятьдесят миллиметров и производительностью сто пятьдесят тонн в час подаёт горячий шлак из-под печи на склад. Трасса длиной шестьдесят метров включает две загрузочные секции и три точки промежуточной разгрузки. Днище жёлоба выполнено из стали Хардокс с наплавкой. Цепь из стали 20Х23Н18 с термообработкой. Система работает четвёртый сезон без замены цепи.
Другой проект — в Кемеровской области. Конвейер связывает котельную с системой шлакоудаления. Шлак после охлаждения имеет температуру до трёхсот градусов и высокую абразивность. Цепь из стали 12Х18Н10Т с термообработкой, смазка — высокотемпературная. За три года эксплуатации износ днища не превысил двух миллиметров.
В Сибири и на Дальнем Востоке к цепным конвейерам предъявляются дополнительные требования по утеплению. Трассы, проходящие через неотапливаемые помещения, оснащаем греющим кабелем или теплоизоляцией короба. Влажный шлак при отрицательных температурах смерзается в монолит, который цепь не может сдвинуть с места.
Преимущества и сравнение с альтернативами
Сравним цепной конвейер с другими способами перемещения шлака.
| Параметр | Цепной скребковый | Ленточный | Шнек | Пластинчатый |
|---|---|---|---|---|
| Износостойкость | очень высокая | низкая | средняя | высокая |
| Работа с горячим шлаком | да, до 600 °C | нет | ограничено | да |
| Устойчивость к заклиниванию | высокая | низкая | очень низкая | средняя |
| Энергозатраты, кВт·ч/т | 0,8–1,2 | 0,6–0,9 | 1,5–2,0 | 0,9–1,3 |
| Ресурс, лет | 6–10 | 2–4 | 2–3 | 5–8 |
| Промежуточная загрузка/разгрузка | в любой точке | только в голове/хвосте | ограничено | ограничено |
| Стоимость владения | средняя | низкая | средняя | высокая |
Шнек дешевле на этапе покупки, но витки изнашиваются на шлаке за один-два сезона, к тому же шнек заклинивает на крупных кусках. Ленточный конвейер не выдерживает горячий шлак и абразив. Пластинчатый конвейер хорош для горячего шлака, но дороже и менее гибок по трассе. Цепной конвейер проигрывает только в одном: он дороже в изготовлении. Но владение им обходится дешевле, потому что ремонт прост, а ресурс велик.
Ещё один аргумент — гибкость трассы. Ленточный конвейер может двигаться только по прямой. Цепной допускает горизонтальные повороты через поворотные секции со звёздочками. На стеснённой площадке действующего предприятия это позволяет вписать трассу в существующие габариты без перепланировки здания.
Что касается стоимости — она рассчитывается индивидуально. Цена зависит от длины трассы, ширины жёлоба, материала исполнения, типа системы аспирации, класса взрывозащиты. Для получения коммерческого предложения обратитесь к нашим менеджерам с заполненным техническим заданием. Срок изготовления — восемь–десять недель. Гарантия на механическую часть — двадцать четыре месяца.
Подбор оборудования под вашу задачу
Подбор цепного конвейера для шлака начинается с аудита существующей или проектируемой технологической цепочки. Универсального решения нет. Каждое производство — это уникальная комбинация оборудования, планировок и режимов работы.
Шаг первый. Определите тип шлака. Доменный, сталеплавильный, котельный, мусоросжигательный. Для каждого типа — свои значения температуры, абразивности, химической агрессивности и склонности к налипанию.
Шаг второй. Установите требуемую производительность. Она не должна быть «средней по цеху». Считайте по максимальной нагрузке: сколько тонн в час должен пропустить конвейер в пиковом режиме. Запас десять–пятнадцать процентов сверху — достаточный.
Шаг третий. Проанализируйте трассу. Длина, количество поворотов, наличие наклонных участков, высотные отметки загрузки и разгрузки. Горизонтальная трасса проще и дешевле.
Шаг четвёртый. Оцените температуру шлака. Горячий шлак требует жаропрочных сталей и высокотемпературных смазок. Охлаждённый — стандартное исполнение с усиленной футеровкой.
Шаг пятый. Проверьте требования к чистоте продукта. Для гранулированного шлака — нержавеющая сталь, влагостойкие смазки.
Шаг шестой. Определите количество точек загрузки и разгрузки. Одна загрузка и одна разгрузка — простейший вариант. Несколько точек — требуются шиберные затворы или секторные клапаны с электроприводами.
На сайте есть калькулятор конвейеров для предварительной оценки параметров. Введите длину трассы, производительность, тип материала — получите ориентировочную мощность привода и ширину жёлоба. Однако для цепного конвейера мы всегда рекомендуем выезд инженера на объект. Замеры на месте выявляют то, что не видно в чертежах: реальные высотные отметки, доступность для монтажа, состояние строительных конструкций.
Почему стоит заказать у нас
Мы проектируем и производим цепные конвейеры для шлака с 2010 года. За это время реализовано более шестидесяти проектов для металлургических заводов, котельных и мусоросжигательных производств. Мы знаем, как ведёт себя шлак в реальных условиях, а не в лабораторных отчётах.
Наши преимущества:
Первое — износостойкость. Мы применяем стали Хардокс и наплавку твёрдым сплавом для днища и скребков. Это увеличивает ресурс в два–три раза по сравнению со стандартным исполнением.
Второе — жаропрочность. Для горячего шлака — стали 20Х23Н18, 12Х18Н10Т и аналоги. Подшипники — с высокотемпературной смазкой.
Третье — ремонтопригодность. Круглозвенная цепь меняется звеньями за час–полтора без демонтажа трассы. Все секции соединяются разборными хомутами. Смотровые люки с быстроразъёмными замками — по всей длине.
Четвёртое — защита от заклинивания. Магнитные уловители перед конвейером, датчики подпора, автоматическое отключение при перегрузке.
Пятое — автоматизация. Интегрируем конвейер в АСУ ТП предприятия. Частотное регулирование скорости синхронизирует подачу шлака с работой печей и систем шлакоудаления.
Шестое — наличие запчастей. Цепи, скребки, звёздочки, подшипники, уплотнения — восемьдесят процентов номенклатуры на складе. Аварийная отправка в день поступления заявки.
Седьмое — шеф-монтаж. Наши инженеры выезжают на объект, контролируют установку, настраивают привод и автоматику, обучают персонал. Услуга бесплатная.
Мы не идём на компромиссы с качеством ради снижения цены. Дешёвый конвейер, вышедший из строя через полгода, обходится дороже надёжного. На шлаке это особенно заметно — абразив не прощает ошибок.
Часто задаваемые вопросы
1. Можно ли использовать один цепной конвейер для разных типов шлака?
Да, если физические свойства материалов совместимы. Доменный и сталеплавильный шлак — совместимы. Горячий и гранулированный — нет. Гранулированный требует нержавейки и влагостойких смазок.
2. Какой срок службы цепи при работе с шлаком?
При работе с охлаждённым шлаком — три–пять тысяч моточасов. С горячим шлаком — два–три тысячи из-за повышенной температуры и абразивности. Регулярная смазка и контроль натяжения увеличивают ресурс на пятнадцать–двадцать процентов.
3. Что делать, если шлак заклинивает цепь?
Немедленно отключить привод. Не пытаться провернуть цепь реверсом — это приведёт к обрыву. Вскрыть смотровые люки, удалить посторонний предмет или спрессовавшийся материал. Проверить состояние скребков и направляющих.
4. Можно ли монтировать конвейер на улице?
Да, в исполнении УХЛ для умеренного климата или ХЛ для холодного. Короб утепляется, приводная станция размещается в закрытом боксе. Двигатель — с классом защиты не ниже IP65.
5. Как часто нужно проверять натяжение цепи?
Первый месяц эксплуатации — еженедельно. Цепь интенсивно вытягивается. Затем — раз в месяц. При появлении провисания более двадцати–тридцати миллиметров на пролёте между направляющими — подтянуть немедленно.
6. Какой минимальный набор запчастей держать на складе?
Рекомендуем: одну секцию цепи длиной три–пять метров, скребки в количестве десяти–пятнадцати процентов от штатного комплекта, две приводные звёздочки, комплект подшипников и сальников приводного вала, набор уплотнений для секций.
7. Можно ли интегрировать конвейер в существующую АСУ ТП?
Да. Управление осуществляется через частотный преобразователь с интерфейсом Modbus или Profibus. Сигналы с датчиков уровня, температуры подшипников и скорости цепи выводятся на контроллер.
8. Какие двигатели используются?
Асинхронные с короткозамкнутым ротором, класс защиты IP65. Для взрывоопасных зон — взрывозащищённое исполнение с маркировкой Ex. Мощность — от одиннадцати до сорока пяти киловатт.
9. Что делать при обрыве цепи?
Немедленно отключить привод. Вскрыть смотровые люки, удалить обрывок цепи и продукт. Заменить повреждённые звенья или секцию цепи. Проверить состояние звёздочек и направляющих.
10. Возможна ли поставка в разобранном виде для монтажа в стеснённых условиях?
Да. Секции жёлоба поставляются длиной два–три метра, соединяются на объекте. Приводная и натяжная станции — отдельными блоками. Цепь поставляется отрезками по пять метров со соединительными звеньями.
