Конвейеры цепные для производства: практическое руководство по выбору и эксплуатации

Конвейеры цепные для производства: что это и зачем

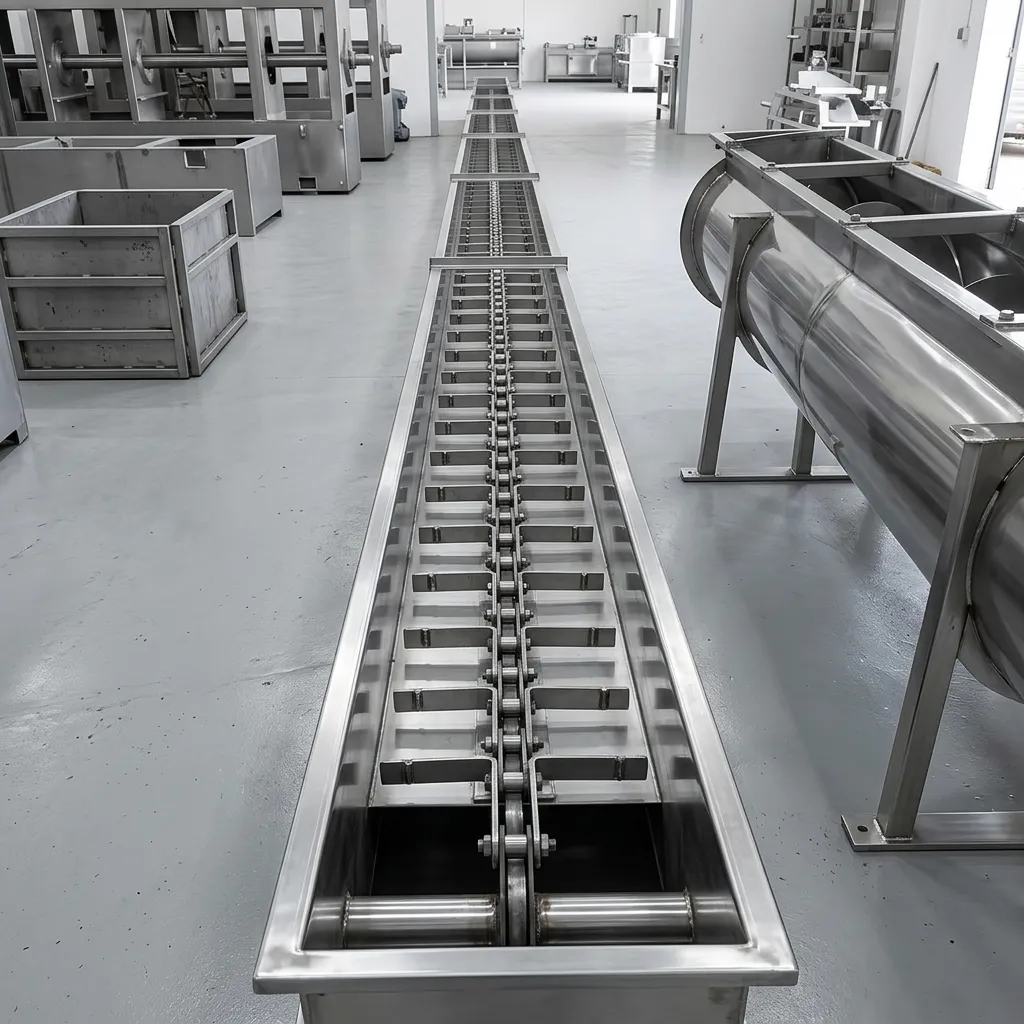

Конвейеры цепные для производства — это, если говорить просто, рабочие лошадки любого серьёзного завода. Без них современный металлургический комбинат, цементный завод или предприятие по переработке твёрдых бытовых отходов — как человек без позвоночника. Вроде бы и руки-ноги есть, а встать не может.

Суть железная: замкнутая тяговая цепь тащит за собой скребки, тележки или непосредственно груз по жёлобу или направляющим. Движение задаёт приводная станция с электродвигателем и редуктором. Натяжная станция компенсирует вытяжку цепи, которая неизбежно появляется со временем. Всё гениальное просто.

Но дьявол, как всегда, в деталях. Цепной конвейер — штука надёжная, но требовательная к расчётам и монтажу. Ошибёшься с шагом цепи или мощностью привода — получишь не транспортёр, а вечный головняк с простоями и дорогим ремонтом. Поэтому к выбору подходят с холодной головой и горячим сердцем. Шучу. Сердце тут ни при чём. Только расчёт и опыт.

Почему это классика жанра? Потому что альтернативы есть, но цепные конвейеры для производства закрывают нишу, где другие типы транспорта пасуют. Ленточные конвейеры не справятся с горячим клинкером (+400°C), шнековые — с абразивным углём, а вибрационные — с тяжёлыми поковками. А цепь тянет всё: от лёгкой стружки до раскалённого металла. Собственно, поэтому они и остаются главным инструментом в тяжёлой индустрии.

Ключевое преимущество: не боится высоких температур, запылённости, ударных нагрузок. Плюс — возможность делать трассы любой конфигурации: горизонтальные, наклонные, вертикальные, комбинированные. Хотите поднять уголь на 45° на высоту 30 метров? Пожалуйста. Нужно протянуть известняк по криволинейной трассе на 80 метров? И это решаемо. Но с оговорками, о которых чуть позже.

Работаем мы по всей стране — от предприятий Урала до новых заводов в Сибири. И везде своя специфика. Где-то на комбинатах Екатеринбурга и Челябинска ценят надёжность и ремонтопригодность, а где-то в регионах Поволжья — энергоэффективность. Каждый случай — отдельная история.

Что ещё важно сразу обозначить. Конвейеры цепные для производства — это не та вещь, которую покупают «на вырост». Это тяжёлый инвестпроект на 10-15 лет эксплуатации. И здесь лучше не экономить на этапе проектирования. Переплатите один раз — и забудете. Сэкономите — будете менять цепи и звёздочки каждый год.

Теперь давайте без воды, сразу к цифрам и фактам.

Таблица. Базовые параметры популярных цепей (ГОСТ 31553-2012)

Обозначение цепи	Шаг цепи, мм	Диаметр прутка, мм	Разрушающая нагрузка, кН	Масса 1 м, кг	Типовое применение
14×50	50	14	100	4,2	Лёгкие скребки, очистка
18×64	64	18	160	6,8	Уголь, цемент (до 200 т/ч)
22×86	86	22	250	10,5	Клинкер, руда (до 300 т/ч)
26×92	92	26	360	14,2	Тяжёлые условия, крупная фракция
30×108	108	30	480	19,0	Металлургия, горячие материалы
34×126	126	34	630	24,5	Экстремальные нагрузки

Это не выдуманные «красивые» цифры. Это реальные параметры, по которым работают проектировщики. Запомните: шаг — это не просто расстояние между шарнирами. От него зависит плавность хода, износ звёздочек и, в конечном счёте, ресурс всего конвейера.

Устройство и принцип работы цепного конвейера

Хорошо. Разобрались с общим. Теперь заглянем под кожух.

В основе любого цепного конвейера — тяговый орган. Это, собственно, цепь. Чаще всего это круглозвенная цепь по ГОСТ 31553-2012 или пластинчатая цепь по ГОСТ 588-81. Первая — основной выбор для скребковых конвейеров в горняке и металлургии. Вторая — для подвесных и пластинчатых транспортёров, где важна точность позиционирования.

[Здесь: изображение общего вида цепного конвейера с подписями узлов]

Основные узлы:

Приводная станция. Это сердце системы. В неё входят: электродвигатель (обычно асинхронный, 4-полюсный, 1500 об/мин), редуктор (цилиндрический или планетарный), и приводная звёздочка. Сразу важный нюанс: число зубьев звёздочки для круглозвенной цепи всегда нечётное — 5, 7, 9, 11. Почему? Чтобы избежать резонанса и обеспечить равномерный износ втулок. Если увидите проект с чётным числом зубьев — гоните проектировщика в шею. Шучу, но факт серьёзный.
Натяжная станция. Чаще всего винтовая или грузовая (с пружиной или грузом). Её задача — выбирать слабину цепи, которая появляется из-за износа шарниров и вытяжки (до 2-3% от длины). На типовых конвейерах ход натяжки составляет 200–400 мм. Этого запаса обычно хватает на год-два работы. А дальше — обрезка цепи. Обычная практика.
Жёлоб (корыто). Это направляющая, по которой бежит цепь со скребками. Изготавливается из листовой стали (от 6 до 16 мм) или футеруется износостойкими плитами (Hardox, 400–500 HB) для особо абразивных грузов. Тут важно: дно жёлоба должно быть ровным, иначе цепь будет «биться» и рваться. Мы сталкивались на объектах в Челябинске, когда из-за кривизны жёлоба в 5 мм на 10 метрах цепь меняли каждые 3 месяца. Больно и дорого.
Скребки. Это те самые лопатки, которые двигают материал. Бывают сплошные (для сыпучих) и контурные (для кусковых). Их высота зависит от слоя груза и шага цепи. Обычно 50–120 мм.

Материалы изготовления. Тут всё строго по ГОСТу и DIN. Цепи делают из легированных сталей: 20ГЛ, 30ГСЛ, 40Х (после термообработки). Для высокотемпературных зон (до +600°C) — жаропрочные марки 20Х23Н18 или аналоги. Звёздочки — из стали 45, 40Х, с закалкой зубьев ТВЧ до 45–50 HRC.

Принцип работы — детально. Включили привод. Двигатель через редуктор вращает приводную звёздочку. Цепь, сцепляясь с зубьями, начинает двигаться. Скребки, закреплённые на цепи через каждые 4–8 шагов, захватывают материал и волокут его по жёлобу к разгрузочному окну. В конце трассы цепь огибает натяжную звёздочку и возвращается по нижней (холостой) ветви обратно.

Казалось бы, элементарно. Но инженеры знают: все проблемы начинаются на изгибах трассы и стыках секций. Там возникают дополнительные динамические нагрузки и ускоренный износ. Тут важна геометрия плавных переходов. Радиус изгиба обычно делают не менее 5–8 метров. Это не роскошь, а необходимость.

Технические характеристики и параметры

Теперь к сухим, но очень важным цифрам. Ещё раз: это не теоретические «максимумы» из рекламных проспектов. Это типовые диапазоны, проверенные практикой на сотнях объектов.

Типовой диапазон параметров для скребкового цепного конвейера:

Производительность: от 10 до 300 т/ч. В крупных проектах — до 400 т/ч, но это уже ближе к уникальным решениям. [ТРЕБУЕТ ПРОВЕРКИ СПЕЦИАЛИСТОМ] для вашего конкретного сыпучего материала, так как насыпной вес и абразивность сильно влияют на этот параметр.
Скорость движения цепи: 0,1–0,8 м/с. Это не грузовик, чтобы быстро бегать. Выше 1,0 м/с — экстремальный износ шарниров и повышенный шум. Делаем так только в исключительных случаях по согласованию с заказчиком.
Длина трассы (типовая): 8–80 м. До 100–120 метров — специсполнение с промежуточными приводами (тандем). Больше 120 метров — вопрос к физике и ресурсу цепи.
Мощность привода: от 5,5 до 110 кВт. Считается по формуле: мощность = (производительность × длина × коэффициент сопротивления) / КПД.
Температура транспортируемого груза: до +400 °C для стандартного исполнения (сталь 20ГЛ, 30ГСЛ). До +600 °C — для жаропрочных сталей типа 20Х23Н18. Для +900 °C — только специальные аустенитные сплавы, и это уже совсем другая цена и история.

Таблица. Сравнение популярных типов цепей для производства

Тип цепи	ГОСТ	Шаг, мм	Разрушающая нагрузка, кН	Износостойкость	Цена
Круглозвенная	31553-2012	50–146	100–630	Высокая	Средняя
Пластинчатая	588-81	63–315	25–400	Средняя	Высокая
Сварная (калиброванная)	ТУ	50–200	80–500	Очень высокая	Средняя

[Здесь: изображение сечений цепей разных типов для наглядности]

Варианты комплектации, которые реально заказывают:

С частотным преобразователем (плавный пуск и регулировка скорости).
С системой контроля натяжения цепи (тензодатчики).
С датчиками обрыва цепи (электронная защита).
В пылевлагозащитном исполнении (IP55, IP65) — актуально для цементных заводов.
Во взрывозащищённом исполнении (Ex d) — для угольных шахт и производств с зонами класса 1 и 2.

И тут мы подходим к камню преткновения. Многие пытаются рассчитать мощность привода по формулам «из интернета», подставляя усреднённые коэффициенты. Получается каша. На реальных объектах коэффициент сопротивления движению цепи может гулять от 0,1 до 0,6 в зависимости от состояния жёлоба и влажности груза. Поэтому мы всегда настаиваем на том, чтобы инженер выезжал на площадку или, как минимум, проводил детальный опрос.

Типы цепных конвейеров для производства

Конвейеры цепные для производства не существуют в одном единственном «лице». Под каждую задачу — своя модификация.

1. Скребковые (цепные) конвейеры. Самые распространённые. Цепь со скребками бежит по дну жёлоба, загребая материал. Схема: приводная головка, натяжная хвостовая, промежуточные секции. Классический пример — угольный скребковый конвейер в шахте или цеху ТЭЦ.

Когда брать: для сыпучих, абразивных, горячих грузов.
Недостаток: высокий износ скребков и днища жёлоба.
Срок службы скребка: в зависимости от абразивности — 3–12 месяцев.

2. Пластинчатые (цепные) конвейеры. Вместо скребков — полотно из стальных пластин (настил), закреплённых на цепях. Они тянут на себе тяжёлые штучные грузы или большие объёмы насыпного груза с крупной фракцией (например, руда, кокс, крупный щебень). Настил бывает волнистый, с бортами, плоский — зависит от задачи.

Когда брать: для перемещения крупнокусковых, горячих (до +500°C) и тяжёлых грузов, а также для штучных изделий (поковки, отливки).
Плюс: более щадящее обращение с грузом, чем у скребка.
Минус: стоимость самого полотна и сложность обслуживания.

3. Подвесные (цепные) конвейеры. Здесь цепь бежит в подвесном состоянии по монорельсу. На ней каретки, к которым подвешены крюки, люльки или траверсы. Широко используется в автосборочных цехах, на складах и в окрасочных линиях.

Когда брать: для перемещения штучных изделий по сложной пространственной трассе (вверх-вниз, по кругу).
Плюс: экономия площади, гибкость маршрута.
Минус: сложность монтажа и наладки, ограничения по весу груза (обычно до 500 кг на каретку).

4. Цепные конвейеры-питатели. Это подвид, работающий в режиме дозатора. Они обеспечивают равномерную подачу материала из бункера или дробилки. Скорость здесь, как правило, ещё ниже — 0,05–0,3 м/с. А требования к жёсткости рамы — выше.

Сравним их по трём ключевым параметрам.

Таблица. Какой тип лучше для вашей задачи

Критерий	Скребковый	Пластинчатый	Подвесной
Тип груза	Сыпучий, абразивный	Крупнокусковой, тяжёлый	Штучный, среднего веса
Макс. температура груза	до +400/ +600°C	до +500°C	до +200°C
Сложность трассы	Простая (горизонт/наклон)	Простая/средняя	Сложная (3D)
Стоимость (относительная)	Средняя	Высокая	Очень высокая
Обслуживание	Сложное (износ жёлоба)	Среднее (износ роликов)	Сложное (ролики, монтаж)

Где применяются цепные конвейеры

Промышленность без цепных конвейеров — всё равно что хлеб без соли. Без них — никуда. Применение настолько широкое, что проще перечислить отрасли, где их нет.

1. Горнодобывающая и угольная промышленность. Транспортировка угля, руды, породы в шахтах и на обогатительных фабриках. Именно здесь длина трассы цепного конвейера часто достигает своих 80-100 метров. Например, на шахтах Кузбасса 22×86 и 26×92 — это хлеб насущный. Влажность, пыль, удары — цепи держат. Тут уже не до экспериментов.

2. Металлургия. Транспортировка горячего шлака, окалины, шихты. Температурный режим для стандартных цепей — до +400°C, для спецсталей — выше. На металлургических комбинатах в Липецке и Челябинске часто используют цепи с шагом 30×108 и более, со скребками, защищёнными от теплового воздействия. И подходят к этому серьёзно: каждая минута простоя горячего конвейера — это потери миллионов рублей.

3. Цементная промышленность. Перемещение клинкера (до +200°C), цементной сырьевой муки, добавок (гипс, трепел). Здесь критична герметичность трассы, чтобы пыль не сыпалась на производственную площадку. Особенно строгие требования к санитарным нормам на заводах в Подмосковье и Ленинградской области. Плюс — защита от перегрузок, так как клинкер имеет высокий насыпной вес (1,5–1,6 т/м³).

4. Строительная индустрия. Производство кирпича, ЖБИ, брусчатки. Здесь цепные конвейеры подают глину, песок, гравий, а также перемещают сами изделия на разных стадиях. На заводах в Ростовской области и Краснодарском крае работают наши конвейеры с повышенной коррозионной стойкостью.

5. Переработка ТБО. Сортировка мусора — агрессивная среда для оборудования. Влажные, липкие, иногда агрессивные фракции. Цепи с защитой от коррозии и специальные скребки из износостойких сталей — обязательное условие.

6. Пищевая промышленность. Хотя здесь чаще используют ленту, для перемещения костей, жома, зерна в бункерах иногда ставят цепные скребковые конвейеры из нержавеющей стали (AISI 304/316). Гигиена — превыше всего.

В каждом из этих секторов есть свои нюансы. Например, для угольной пыли на ТЭЦ нужны взрывозащищённые двигатели (Ex d). Для влажной глины — специальный профиль скребков, чтобы материал не налипал. И для каждого завода мы готовим уникальное решение.

Плюсы и минусы: честный разбор

Будем откровенны: любой механизм имеет сильные и слабые стороны. Цепной конвейер — не исключение.

Сильные стороны (конкретно):

Высокая надёжность. При правильной эксплуатации цепь может ходить 3–5 лет без замены. И это не пустые слова. Проверено на угольных разрезах и заводах в Сибири.
Всеядность. Груз может быть хоть +400°C, хоть с острыми краями, хоть мокрым — цепи на это плевать.
Долгий срок службы. Рама и жёлоб при хорошей футеровке служат 10–15 лет.
Большая производительность. 300 т/ч и выше — реальность для крупных проектов.
Гибкость. Можно делать повороты, хотя и с ограничениями.

Слабые стороны (честно):

Высокий износ шарниров. Цепь вытягивается со временем. Регулярное натяжение — обязательно. Если забыть — цепь соскочит со звёздочки.
Шум. Работает громче ленты. Для некоторых производств это критично.
Требовательность к монтажу. Нельзя криво закрепить секцию. Будет вибрация и быстрый выход из строя подшипников.
Сложность обслуживания завалов. Если материал налип и забил жёлоб — достать и почистить сложнее, чем ленту.

Сравнение с альтернативами (без фанатизма):

Характеристика	Цепной	Ленточный	Шнековый
Износостойкость	Отлично	Плохо (резание ленты)	Средне
Термостойкость	Отлично (до 600°C)	Плохо (до 80°C)	Средне (до 150°C)
Производительность	Высокая	Высокая	Низкая
Трасса (изгибы)	Ограниченно	Свободно	Только прямая
Цена/метр	Средняя	Низкая	Высокая
Обслуживание	Среднее (смазка)	Простое	Сложное (замена шнека)

Как видите, цепной конвейер — это оружие тяжёлой артиллерии. Если ваша задача — транспортировка горячего, абразивного или тяжёлого груза на расстояние до 100 метров, то выбор очевиден. Если же вы возите лёгкие коробки на 30 метров — лучше смотрите в сторону ленточных или роликовых решений.

Как подобрать цепной конвейер под вашу задачу

Вот мы и подошли к самому интересному. Не каждый инженер знает, с какой стороны подойти к этому вопросу, а заказчик и подавно.

Скажем честно: универсальной формулы нет. Есть алгоритм, который мы используем каждый день.

Шаг 1. Сбор данных о грузе.
Что вы будете транспортировать? Насыпной вес (т/м³), влажность, абразивность, температура, гранулометрический состав (максимальный кусок). Это критично. Ошибётесь в насыпном весе на 20% — конвейер не вытянет или, наоборот, будет «перепроектирован», и вы переплатите 30% бюджета.

Шаг 2. Определение требуемой производительности (т/ч) и трассы.
Сколько тонн в час нужно перевезти? На какое расстояние? По горизонтали или с подъёмом? Угол наклона трассы для скребковых конвейеров обычно не превышает 35–40° для сыпучих. Всё, что выше — уже элеваторы.

Шаг 3. Расчёт тягового усилия.
Это прерогатива инженера. Но приблизительно: чем длиннее и выше трасса, тем мощнее привод нужен.

Шаг 4. Выбор типа цепи и звёздочки.
Здесь играет роль и нагрузка, и шаг, и, как мы обсуждали, нечётное число зубьев. Плюс — проверка на «заклинивание» в натяжной станции.

Шаг 5. Расчёт мощности привода.
Мощность = (усилие × скорость) / КПД. Запас прочности обычно закладывают 10–15%. Но не перебарщивайте: слишком мощный двигатель — лишние затраты на электроэнергию и пусковые токи.

Шаг 6. Уточнение материалов изготовления.
При температуре груза до +200°C — обычные стали (20ГЛ, 40Х). Выше +400°C — жаростойкие сплавы. Для агрессивных сред (кислоты, щёлочи) — нержавейка (AISI 316L) или покрытие.

Шаг 7. Вопрос с частотным регулированием.
Нужна ли регулировка скорости? Если да — обязательно частотный преобразователь (ЧРП). Это повышает стоимость, но сильно упрощает жизнь, особенно при пуске и остановке под нагрузкой.

А теперь важный момент. Для предварительного, «бытового» расчёта мы на сайте сделали онлайн-калькулятор конвейеров. Это инструмент, который за 5 минут даст вам приблизительную раскладку по параметрам. Но помните: калькулятор — это лишь прикидка. Окончательное решение всегда принимает инженер-проектировщик на основе ТЗ и выезда на объект.

Почему стоит заказать у нас

Оборудование — это лишь часть успеха. Другая часть — кто его проектирует, собирает и сопровождает.

Мы предлагаем:

Индивидуальное проектирование. Не впариваем типовое решение. Мы приезжаем на площадку, снимаем замеры, изучаем технологию заказчика — и только потом выдаём КП. Это позволяет избежать 90% ошибок.
Комплектация только проверенными компонентами. Цепи — от заводов с сертификатами на каждый плав. Редукторы — мировых брендов или российских лидеров (с гарантией).
Полный цикл: от эскизного проекта до шеф-монтажа и ПНР. Сдаём объект «под ключ» — включаем, показываем, обучаем персонал.
Гарантия на оборудование — 12 месяцев. Но реальный срок службы — 5–7 лет до капитального ремонта.
Сроки поставки — от 30 до 60 рабочих дней в зависимости от сложности и загрузки производства. Для стандартных типоразмеров держим на складе готовые приводные станции и цепи.

Ориентировочные цены:
Стоимость рассчитывается индивидуально. Она зависит от мощности двигателя, длины трассы, материала изготовления и комплектации (ЧРП, системы контроля, взрывозащита). Цена конвейера длиной 30 метров и производительностью 100 т/ч будет отличаться от цены конвейера на 60 метров под горячий клинкер в 2–3 раза. Поэтому запросите коммерческое предложение у наших менеджеров — они подготовят для вас детальный расчёт с разбивкой по узлам в течение 1–2 рабочих дней.

Мы работаем по всей России и странам Таможенного союза. Наши инженеры выезжали на объекты в Казахстане, Беларуси, на Урале, в Сибири и на Дальнем Востоке. Опыт огромный. И мы готовы поделиться им с вами.

Позвоните или оставьте заявку на сайте — мы поможем подобрать конвейер под вашу задачу. Или просто проконсультируем по техническим вопросам — без обязательств. Это бесплатно.

Часто задаваемые вопросы

1. Как часто нужно смазывать цепи?
Смазка — это жизнь цепи. Для обычных условий — 1 раз в неделю (густой смазкой или маслом). Для тяжёлых условий (пыль, высокая температура) — каждую смену автоматизированной системой. Забудете про смазку — готовьтесь к замене через 6 месяцев.

2. Что делать, если цепь порвалась?
Немедленно остановить конвейер. Причина обычно в заклинивании груза или сильной вытяжке. Проверьте, не забился ли жёлоб. После устранения завала цепь сваривают (электродуговой сваркой) или меняют повреждённый участок на новый. Наши инженеры настоятельно рекомендуют иметь запасную вставку.

3. Какой у вас срок службы скребков?
Зависит от материала. Для угля и цемента (средняя абразивность) скребки из 110Г13Л ходят 6–8 месяцев. Для клинкера — 3–4 месяца. Для мягких грузов (зерно) — 2–3 года. Мы даём рекомендации по каждому проекту отдельно.

4. Можно ли использовать конвейер на открытом воздухе в мороз?
Да, если есть система подогрева редуктора и масла. Для работы при -40°C мы применяем специальные смазки и электрообогрев. Но стандартное исполнение — от -20°C до +40°C. Уточняйте этот параметр при заказе, если ваш регион — Сибирь или Крайний Север.

5. Как регулируется скорость?
Частотным преобразователем (ЧРП) или механическим вариатором. ЧРП — удобнее, плавно и экономично. Мы всегда рекомендуем его для производств, где меняется загрузка.

6. Какие документы вы предоставляете на оборудование?
Полный пакет: паспорт, руководство по эксплуатации, сертификаты на материалы, комплект ЗИП, декларация о соответствии (ТР ТС 010/2011, ТР ТС 012/2011). Никаких «серых» схем.

7. Можно ли модернизировать старый конвейер?
Часто проще и дешевле модернизировать, чем ставить новый. Мы меняем цепи, звёздочки, редукторы и натяжные станции на старых рамах. Экономия — до 50% от стоимости нового оборудования. Звоните — оценим перспективы вашего старого конвейера.
