Конвейер КСЦ – общее описание
Конвейер КСЦ является механизмом, предназначенным для транспортировки сухих, сыпучих грузов на длину до 120 метров. Производительность транспортера цепного, выпускаемого нашим предприятием может достигать 350 тонн в час. Перемещение грузов может осуществляться в горизонтальной плоскости, или под наклоном. В отличие, к примеру, от шнековых конвейеров, перемещение груза может производиться с помощью одного конвейера КСЦ и по горизонтальным участкам, и по наклонным участкам одновременно. В этом случае конвейер скребковый оснащается переходной секцией с установленными в ней отклоняющими звездочками, установленными на оси.
Конвейер скребковый цепной — область применения
В силу ряда преимуществ, конвейер КСЦ применяется во многих сферах промышленности. Герметичность трассы перемещения груза, обеспечили применение конвейера КСЦ для перемещения пылящихся грузов, а также опасных и ядовитых продуктов. К производствам, где важна герметичность, относится мукомольная промышленность, предприятия выпускающие цемент, удобрения и предприятия химической промышленности, где возможно перемещение пылящихся и опасных для человека грузов. Простота конструкции, а, следовательно, легкость обслуживания и устранения, возникающих в процессе перемещения грузов, аварийных ситуаций (пример – заклинивание цепного полотна в желобе) также является неоспоримым достоинством конвейеров данной серии. Конвейер КСЦ способен перемещать горячие грузы с температурой до 350 градусов Цельсия. Эта характеристика позволила применять конвейер КСЦ в сфере производства тепла – котельных, работающих на твердом топливе (угле, торфе) при отведении перегоревшего топлива – шлака во время разгрузки котлов. Возможность размещения разгрузочных окон в любом, требуемом месте позволяет применять конвейер КСЦ в котельных на загрузке котлов, для подачи твердого топлива в котлы. Широко применяется цепной конвейер КСЦ на предприятиях добычи угля при перемещении сырья. В конструкции этих конвейеров нередко используется якорная цепь, как более дешевая и долговечная. К недостаткам применения конвейеров КСЦ с цепным полотном относится постоянный контакт перемещаемых груз скребков с грузом. Следствием этого контакта является частичное нарушение целостности перемещаемого груза, а для некоторых грузов крошение недопустимо, так сильно снижает себестоимость продукта. Однако применение специальной конструкции цепного полотна с погруженными скребками позволяет существенно минимизировать наносимый целостности груза вред. Поэтому конвейер КСЦ с применением в конструкции погруженных скребков нашел свое широкое применение и на предприятиях, обеспечивающих хранение и переработку зерна, семечки, комбикорма и прочих, склонных к разрушению грузов. К недостаткам применения конвейеров цепных относится достаточно быстрый износ, контактирующих с перемещаемым грузом элементов конвейера. Недостатком является и большая энергоемкость применения скребкового транспортера, а также высокий уровень шума, возникающий вследствие трения движущегося полотна с грузом по желобу конвейера. Не рекомендуется применять конвейер цепной скребковый КСЦ для перемещения вязких и склонных к налипанию грузов.
Виды скребковых конвейеров
Конвейер КСЦ является транспортирующим механизмом, перемещение груза в котором происходит за счет волочения вдоль желоба конвейера цепи с размещенными на ней скребками. Скребки цепного транспортера подхватывают сыпучий груз и транспортируют к месту разгрузки – разгрузочному окну.
Конвейер КСЦ по принципу перемещения сыпучих грузов можно разделить на два вида – конвейер КСЦ с погруженными скребками и транспортер цепной с высокими скребками. Конвейер КСЦ с высокими скребками включает в состав скребки большой ширины, в разы превосходящие ширину пластины цепи. Перемещение происходит порциями, подталкиваемыми поверхностью скребка. Транспортерами цепными с высокими скребками осуществляется перемещение различных сыпучих продуктов, для которых не имеет значение сохранение целостности структуры груза. Разрушение таких грузов не приводит к уменьшению ценности, стоимости груза.
Конвейеры с высокими скребками хорошо работают при перемещении угля, торфа, золы, песка, отходов деревоперерабатывающих производств и прочих, подобных грузов.
Для перемещения подобных грузов применяются скребки, изготовленные из стали толщиной от полутора до шести миллиметров (в зависимости от характеристик перемещаемого груза). Длина трассы конвейера с высокими скребками не превышает 80 метров, а максимальный рабочий угол до 35-40 градусов. Желоб, где происходит перемещение сыпучих грузов, может быть закрыт крышками с вырезанными окнами загрузки, или эксплуатироваться без применения крышек с загрузкой в любом месте вдоль трассы конвейера КСЦ.

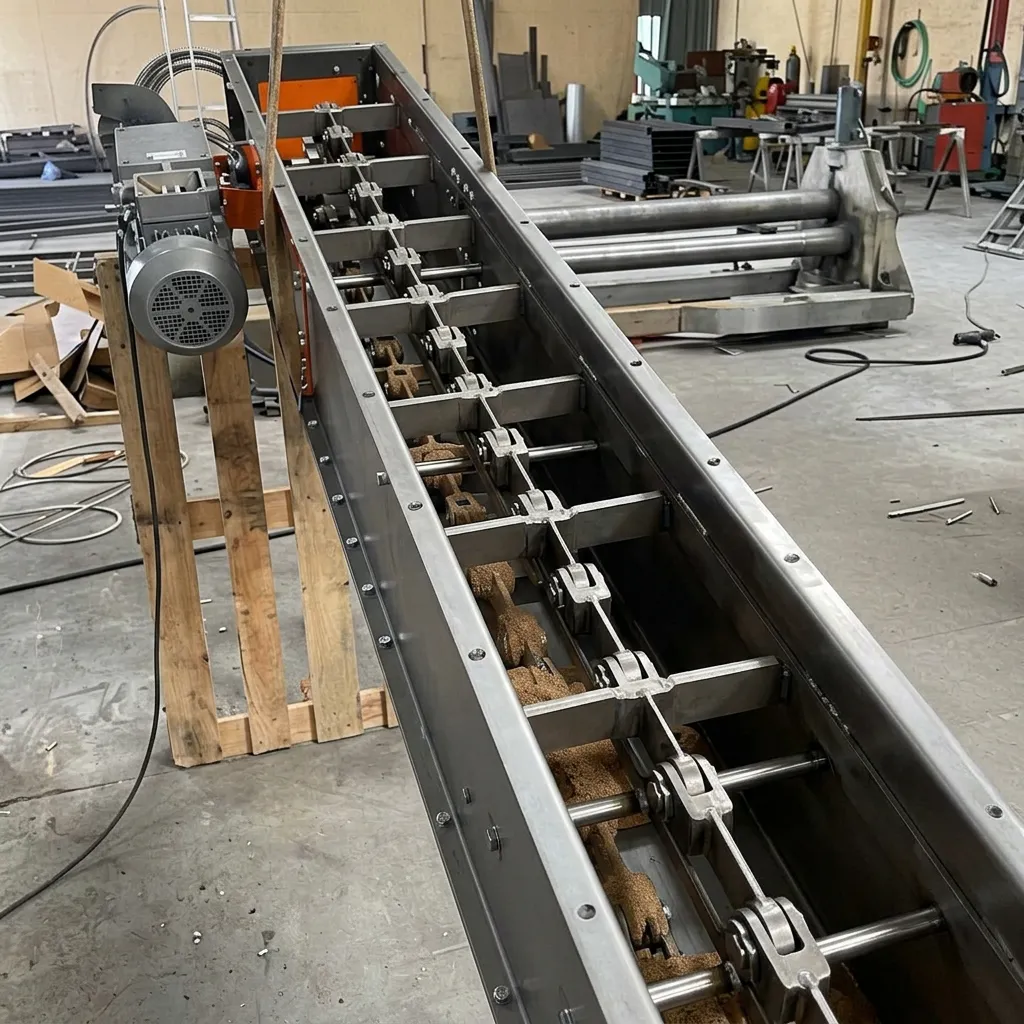

Транспортер цепной с высокими скребками состоит из желоба, состоящего из секций, крепящихся между собой болтовыми соединениями, длиной два – три метра, закрепленного на станине. Станина изготавливается из профиля, а желоб из гнутого листа металла, толщиной два – пять миллиметров. Цепь с закрепленными на ней скребками перемещается внутри желоба, огибает приводную и натяжную звездочки и перемещает груз. Натяжная звездочка установлена на подвижную вдоль конвейера КСЦ ось. С помощью винтового натяжного механизма производится перемещение оси со звездочкой и натяжение цепи со скребками, огибающей звездочки. Движение передается приводом через приводную звездочку, насаженную на ось, соединенную с приводной частью. Привод крепится с боковой стороны конвейера КСЦ справа, или слева, относительно движения цепного полотна. Приводная часть цепного конвейера КСЦ может компоноваться из мотор редуктора и предохранительной муфты, или из электродвигателя и ременной передачи, состоящей из нескольких ручьев клиновых ремней (в зависимости от длины трассы, показателей груза и производительности).
Грузонесущий элемент транспортера – цепное полотно с закрепленными скребками. Цепь, применяемая на конвейере с высокими скребками, является пластинчатой, катковой. В зависимости от ширины короба, характеристик груза, длины трассы перемещения груза цепное полотно может состоять из одной ветви с закрепленным в средней части скребками (для ширины короба до 320 мм) и двух ветвей с закрепленными с боков скребками.
Основными характеристиками конвейера скребкового с высокими скребками является ширина и высота скребков, отвечающих за волочение груза по желобу. Шаг скребков для перемещения грузов, состоящих из крупных кусков должен превосходить диаметр самого крупного куска, транспортируемого груза.
В конвейере КСЦ с погруженными скребками (иначе называемый конвейер с низкими скребками) применяются скребки, ширина которых немного превосходит ширину пластины цепи.
Принципом перемещения груза является не перемещение с помощью опорной поверхности скребка, как у конвейера с высокими скребками, а за счет разницы между силой трения о стенки желоба транспортера и силой сопротивления проталкиванию цепного полотна с погруженными скребками. Сила трения о желоб ничтожно мала в сравнении с силой сопротивления проталкиванию.
Конструктивно конвейер КСЦ с низкими скребками состоит из тех же элементов, что и конвейер с высокими скребками – приводная и натяжная секции, промежуточные секции, привод. Основным отличием является применение цепного полотна со скребками чуть шире пластин цепи.
На транспортер КСЦ с низкими скребками устанавливается цепь пластинчатая роликовая, или реже вильчатая.
Дополнительные опции скребковых конвейеров
Конвейер КСЦ в случае перемещения абразивных грузов, приводящих к скорому износу соприкасающихся с грузом частей транспортера, изготавливается усиленным – с увеличенной толщиной применяемого в изготовлении металла. При работе с пищевыми продуктами для изготовления конвейера цепного применяется нержавеющая, или оцинкованная сталь. На конвейер КСЦ дополнительно возможна установка устройства плавного пуска (предотвращающего негативное воздействие на цепное полотно и узлы конвейера пусковых нагрузок), частотного преобразователя (для корректировки производительности в пределах 5 – 10 процентов), сигнализирующей аппаратуры (датчики, оповещающие и отключающие транспортер при возникновении аварийных ситуаций). Возможно изготовление и установка приемной воронки (при отсутствии крышек).
Для согласования технических данных и комплектации конвейера с целью оценки необходимо в произвольной форме, или заполнив опросный лист направить технический запрос на почту 2416096spb@mail.ru, или позвонив по номеру +7 (812) 241-60-96, или через форму обратной связи.
Базовые технические характеристики пример КСЦ-100 в таблице.
| Наименование характеристик | Ед. изм. | Показатель |
| Производительность (по зерну) | т/ч | 100 |
| Скорость движения цепи (скребков) | м/с | 0,65 |
| Тип цепи | — | пластинчатая |
| Шаг цепи | мм | 100 |
| Шаг скребков | мм | 200 |
| Установленная мощность, м: | кВт | |
| — … 20 | кВт | 7,5 |
| — 20 … 30 | кВт | 11 |
| — 30 … 45 | кВт | 15 |
| — 45 … 60 | кВт | 18,5 |
| — 60 … 75 | кВт | 22 |
| Частота вращения эл-ля | об/мин | 1500 |
| Тип редуктора | — | |
| — при длине конвейера до 45 м | — | 1Ц2У-200 |
| — при длине конвейера более 45 м | — | 1Ц2У-250 |
| Передаточное число редуктора | .- | 31,5 |
| Габаритные размеры, не более | мм | |
| — длина | — | |
| — ширина – высота | — | 1290 590 |
| Масса | тонн |
