Назначение и конструкция скребкового конвейера для бункера
Задача простая: нужно подавать сыпучее сырье в бункер. Уголь, зерно, цемент, руда, щебень, комбикорм — перечислять можно долго. Для этого применяют скребковые конвейеры. Работает безотказно. Скажем честно: конструкция не нова, но на практике иначе не получается.

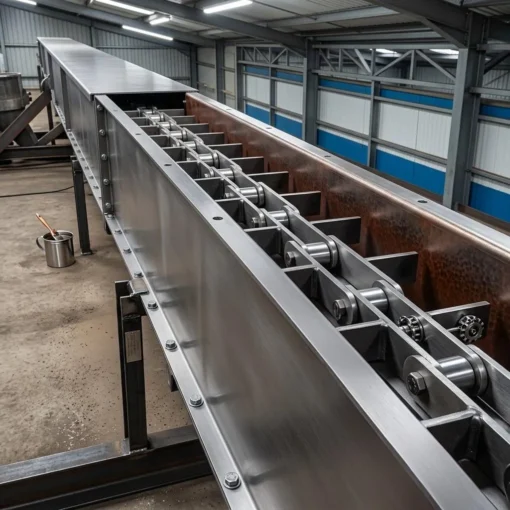

Здесь главное — понять суть. Есть закрытый желоб, внутри которого бежит цепь. На цепи через определенный промежуток наварены или прикручены скребки. Они опираются на дно желоба и тащат за собой слой материала.
Тут важно не переборщить с длиной. Типовая трасса — до 80 метров, максимум 120 метров в специальных исполнениях. Мы проектируем так, чтобы заказчик не получал сюрпризов в виде обрыва цепи. На практике скребковые конвейеры с круглозвенной цепью по DIN 22252 работают именно на таких длинах.
В основе оборудования — нехитрый набор узлов. Приводная головка с мотор-редуктором, натяжная станция, промежуточные секции желоба и, собственно, сама цепь со скребками. Всё остальное — вариации на тему.

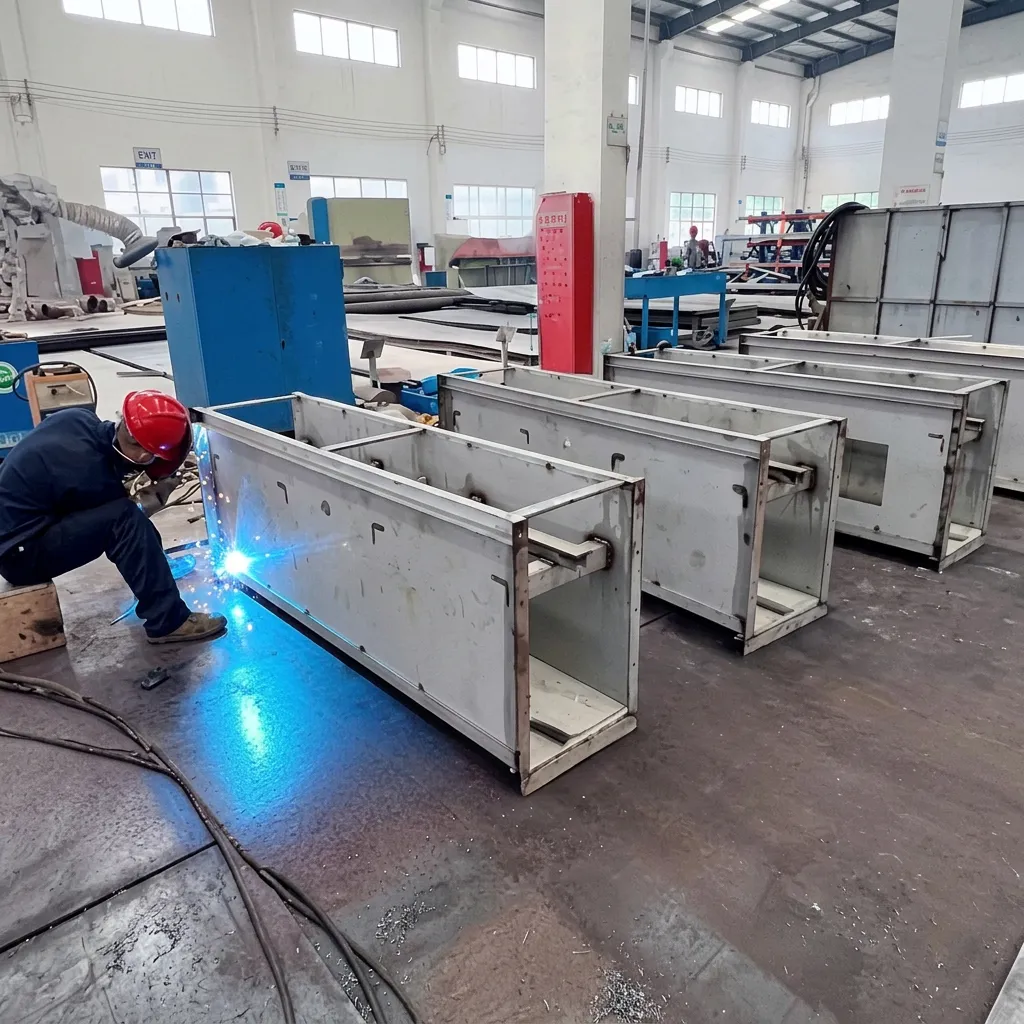

Оборудование собирают из секций. Длина каждой секции обычно 3–6 метров. Стыкуются они болтами, уплотняются прокладками, чтобы пыль не выходила наружу. Заказчик часто забывает про пыление, а потом удивляется, когда цех в облаке муки. С герметичным коробом этой проблемы нет.
Принцип работы и основные узлы
А теперь к делу. Цепь наматывается на звездочки привода. Приводной вал крутится от электродвигателя через редуктор. Скорость цепи обычно 0,2–0,6 м/с для обычных условий, до 0,8 м/с — для легких сыпучих. Выше — экстремальный износ и шум, мы не рекомендуем.
Сырье попадает в загрузочный патрубок, который может быть расположен в любом месте желоба. Материал ссыпается на дно короба. Движущиеся скребки захватывают его и продвигают вдоль трассы к разгрузочному отверстию. Всё просто.
С другой стороны конвейера стоит натяжная станция. Обычно винтовая — она компенсирует вытяжку цепи и создает необходимое натяжение для нормальной работы. На длинных трассах, от 60 метров и выше, без нормальной натяжки цепь начинает вибрировать и может сойти со звездочек. Инженеры знают: тут глаз да глаз.
Приводная головка — это сердце системы. На неё приходится вся нагрузка, поэтому звездочки делают с нечетным числом зубьев — 5, 7, 9 или 11. Это обязательное условие для круглозвенных цепей, заложенное еще в конструкторских нормах. Почему так? Чтобы зубья изнашивались равномерно, без заклинивания.
Используем стандартную круглозвенную цепь. Цепь 18×64, например, означает диаметр прутка 18 мм и шаг 64 мм. Или 22×86 — с шагом 86 мм. Это реальные типоразмеры, ничего выдуманного. Всё по стандартам.
Материалы изготовления — тоже конкретика. Короб и скребки — из конструкционной стали Ст3пс или 09Г2С, для агрессивных сред — из нержавейки 12Х18Н10Т. Цепь идет с цементацией и закалкой ТВЧ. Твердость по HRC выдерживается в пределах 45–55, чтобы цепь не растягивалась под нагрузкой.
[Здесь: изображение принципа работы оборудования — схема движения цепи и скребков по желобу]
Технические характеристики и параметры
Перейдем к цифрам. Без конкретных значений тут не обойтись, они нужны для понимания возможностей оборудования.
Типовые параметры скребкового конвейера
| Ширина желоба, мм | 200 | 320 | 420 | 500 | 630 | 800 |
|---|---|---|---|---|---|---|
| Производительность, т/ч | 10–20 | 20–40 | 40–80 | 80–120 | 120–200 | 200–300 |
| Цепь (диаметр×шаг) | 14×50 | 18×64 | 22×86 | 26×92 | 30×108 | 34×126 |
| Разрушающая нагрузка цепи, кН | 60 | 100 | 150 | 200 | 250 | 320 |
Эти данные — типовые для промышленного оборудования. Производительность указана в диапазоне, потому что она зависит от насыпной плотности материала. Для зерна — одна цифра, для руды — совсем другая.
Длина трассы, как уже говорили, не превышает 80 метров в стандартном исполнении. Если требуется длиннее — ставим промежуточный привод. Но это решение [ТРЕБУЕТ ПРОВЕРКИ СПЕЦИАЛИСТОМ] в каждом конкретном случае.
Скорость движения цепи — 0,1–0,8 м/с. Для легких материалов, таких как гранулы, можно до 1,0 м/с, но это ограниченно.
Температурный режим. Обычные стали — до +400°C. Жаропрочные сплавы — до +600°C. Выше только специальные аустенитные стали, и это отдельная история, здесь не рассматриваем.
Типы скребковых конвейеров для подачи сырья
Тут есть варианты, и их нужно различать.
Первый вариант — с высокими скребками. Скребки выступают над дном желоба на 100–150 мм. Материал перемещается слоем высотой примерно равной высоте скребка. Этот тип хорош для крупнокускового сырья и когда нужно избегать переизмельчения.
Второй вариант — с погруженными скребками. Желоб заполняется практически полностью, скребки высотой 50–80 мм погружены в слой материала. Производительность выше, пыления меньше. Минус — материал немного перемешивается и может измельчаться.
Выбор зависит от конкретной задачи. Если подаем зерно на элеватор — лучше высокие скребки, чтобы не травмировать зерно. Если перемещаем цемент или муку — погруженные, чтобы пыль не летела. В металлургии для руды тоже чаще берут погруженные, потому что производительность важнее сохранности куска.
Еще бывают горизонтальные, наклонные (до 30 градусов) и комбинированные конвейеры с поворотами. Но это уже больше про трассу, а не про тип. Если сырье нужно поднять выше уровня загрузки бункера — ставим наклонный конвейер.
[Здесь: схема классификации скребковых конвейеров по типу скребков]
Отрасли применения и примеры задач
Скребковые конвейеры для подачи в бункер используют везде. Разберем ключевые отрасли.
Горная промышленность и металлургия. Подача руды, концентрата, агломерата, кокса, известняка. Условия тяжелые — абразив, высокие нагрузки, часто влажность. На обогатительных фабриках такое оборудование работает по две смены, и его надежность — вопрос бесперебойной работы всего завода. На предприятиях Урала, например в Челябинске, скребковые конвейеры с усиленной цепью 30×108 справляются с рудой с насыпной плотностью до 2,5 т/м³.
Цементная промышленность. Подача клинкера, гипса, добавок в мельницы и смесители. Тут важна герметичность — цементная пыль взрывоопасна. Короба делают с усиленными уплотнениями, а цепи используют с шагом 86 или 108 мм.
Зернопереработка и комбикормовое производство. Подача зерна, шрота, жмыха, гранул, отрубей в смесители, дробилки, прессы. Здесь требования по сохранности зерна и чистоте — повышенные. Конвейеры делают из нержавейки или с антикоррозионным покрытием.
Химическая промышленность. Сырье может быть агрессивным — кислоты, щелочи, реагенты. Тут короб и цепь только из нержавеющей стали, иногда с дополнительными покрытиями.
Строительная индустрия. Подача песка, щебня, керамзита, строительных смесей в бункеры бетонных заводов. Производительность до 200 т/ч — обычное дело.
Преимущества и сравнение с альтернативами
Почему выбирают скребковые, а не ленточные или винтовые? Вопрос справедливый.
Сравним с ленточным конвейером. У ленточного выше скорость, он проще по конструкции, но он открытый — пыль летит. Для бункерной подачи сыпучих, особенно пылящих, лента не подходит. Плюс лента боится высокой температуры и острых кусков — рвется. Скребковый — железный, ему на это плевать.
С винтовым шнеком сравнение тоже в пользу скребкового. Шнек хорошо дозирует, но на длину больше 20–30 метров уже не тянет — вал прогибается, лопасти изнашиваются. И производительность ограничена. Скребковый дает и 200 т/ч, и длину 80 метров.
Есть еще нория — для вертикального подъема. Но нория поднимает только вверх, а скребковый может и горизонтально, и под углом. Это универсальнее.
Теперь минусы. Скребковый дороже в изготовлении. Сложнее в обслуживании — цепь требует регулярной смазки и контроля натяжения. И он не терпит перегрузок: если бункер забился и материал не идет — цепь может порваться.
| Критерий | Скребковый конвейер | Ленточный конвейер | Винтовой шнек |
|---|---|---|---|
| Длина трассы | до 80 м | до 100 м | до 30 м |
| Производительность | до 300 т/ч | до 500 т/ч | до 100 т/ч |
| Герметичность | высокая | низкая | высокая |
| Работа с горячими грузами | да, до +400°C | нет | ограниченно |
| Износ абразивными грузами | средний | высокий | высокий |
На практике скребковый конвейер выбирают, когда нужна герметичность, работа с горячим или абразивным сырьем и длина трассы 20–80 метров.
Подбор оборудования под вашу задачу
Как подобрать конвейер правильно? Схема простая, но важная.
- Определяем материал. Насыпная плотность, фракция, влажность, температура, абразивность, липкость, взрывоопасность, сыпучесть.
- Считаем производительность. Сколько тонн в час нужно подавать в бункер.
- Задаем трассу. Длина, количество поворотов, угол наклона.
- Условия эксплуатации. На улице или в цеху, температура окружающей среды, требования к герметичности.
Не пытайтесь считать вручную. На нашем сайте есть калькулятор конвейеров — он упрощает расчет основных параметров. Вводите исходные данные, получаете ориентировочное решение. Это удобно и быстро. Рекомендуем начать с него.
Но калькулятор — это только первый шаг. Окончательный расчет делает инженер. Он учтет режим работы (количество смен, нагрузку), требования к надежности и долговечности. Готовое решение всегда согласовываем с заказчиком до начала производства.
Почему стоит заказать у нас
Мы проектируем и изготавливаем скребковые конвейеры с 2010 года. За плечами — сотни объектов. Проектируем по вашим ТЗ, с полным пакетом чертежей и документации. Индивидуальный подход — нет типовых шаблонов, мы считаем каждую конкретную задачу.
Сроки изготовления — от 30 рабочих дней в зависимости от сложности. Гарантия — 24 месяца. Сервисная поддержка — весь срок эксплуатации, включая поставку ЗИП и выезд инженеров на объект при необходимости.
Цена? Зависит от комплектации. Стоимость рассчитывается индивидуально под каждый проект. Для получения точного коммерческого предложения направьте запрос с техническим заданием — наши специалисты подготовят расчет в течение 2 рабочих дней.
Также предоставляем шеф-монтаж и ПНР. Это когда наши инженеры выезжают на объект, контролируют сборку и запускают оборудование «в работу». Заказчик получает готовое к эксплуатации решение без головной боли.
Оставьте заявку на подбор оборудования — мы свяжемся с вами в течение часа и обсудим детали проекта.
Часто задаваемые вопросы
Какую цепь используют в скребковых конвейерах для подачи сырья?
Применяют круглозвенные цепи с диаметром прутка 14, 18, 22, 26, 30, 34 мм и соответствующими шагами. Например, 18×64, 22×86, 30×108. Шаг всегда кратен диаметру и строго стандартизирован. Число зубьев на звездочках нечетное — 5, 7, 9, 11.
Можно ли использовать скребковый конвейер для влажного сырья?
Да, если влажность не приводит к налипанию на скребки. Для липких материалов используют специальные очистные устройства, но их эффективность нужно проверять индивидуально [ТРЕБУЕТ ПРОВЕРКИ СПЕЦИАЛИСТОМ].
Как часто нужно менять цепь?
Зависит от условий. При обычной работе (абразивность невысокая, две смены) цепь служит 3–5 лет. При тяжелых условиях — руда, шлак — ресурс может снижаться до 1–2 лет. Регулярный контроль вытяжки — обязательно.
Что делать при обрыве цепи?
Остановить конвейер, оценить повреждения. Восстановление зависит от места обрыва и состояния цепи. В сложных случаях — замена участка или всей цепи. Рекомендуем всегда иметь ЗИП на складе.
Сколько стоит скребковый конвейер для подачи в бункер?
Стоимость рассчитывается индивидуально и зависит от длины, ширины, типа цепи, производительности, материалов изготовления и дополнительных опций (защита от пыли, взрывозащита, обогрев и т.д.). Направьте техническое задание — мы сделаем коммерческое предложение в течение двух рабочих дней.
Какова гарантия на оборудование?
24 месяца с момента ввода в эксплуатацию. На комплектующие — в соответствии с гарантиями производителей.
