Конвейер для загрузки лузги в топку: зачем он нужен
Лузга — это продукт переработки сельскохозяйственных культур, который образуется при очистке семян подсолнечника, гречихи, риса, проса и других злаковых и масличных культур. На протяжении долгого времени лузга считалась отходом, который либо утилизировали на свалках, либо использовали как второсортный корм для скота. Но в последние десятилетия отношение к этому материалу кардинально изменилось. Сегодня лузга — это ценный вторичный энергоресурс, который активно используют для производства тепла и электроэнергии.
Теплотворная способность лузги достигает достаточно высоких значений, сопоставимых с бурым углём или торфом. При сжигании в специальных котлах или топках она даёт тепло, которое можно использовать для отопления производственных помещений, сушки зерна, выработки электроэнергии. Это позволяет предприятиям не только решать проблему утилизации отходов, но и значительно сокращать затраты на покупку традиционных энергоносителей.
Представьте себе маслоэкстракционный завод, где перерабатывают тысячи тонн подсолнечника ежедневно. После извлечения масла остаётся огромное количество лузги. Её нужно куда-то деть. Раньше её вывозили на свалки — это дорого, неэкологично, а иногда и запрещено законом. Теперь лузгу сжигают в топках, превращая отходы в прибыль. Но для этого её нужно подать в топку непрерывно, в нужном объёме, без остановок и сбоев.
На предприятиях в Ростовской области, где перерабатывают подсолнечник, объёмы лузги могут достигать нескольких сотен тонн в сутки. И весь этот объём нужно переместить из бункеров хранения в топку. Без надёжной системы подачи это невозможно.
Скажем честно: конвейер для подачи лузги в топку — это оборудование, которое работает в тяжёлых условиях. Лузга — материал лёгкий, но имеет свою специфику. Она может слёживаться, зависать в бункерах, налипать на стенки жёлоба. Она плохо сыпется, особенно при повышенной влажности. Поэтому обычные ленточные конвейеры здесь не подходят. Лента начинает буксовать, материал просыпается, пыль разлетается по всему цеху.
Тут есть один важный нюанс: лузга — это пылящий продукт. При её транспортировке образуется мелкая пыль, которая может быть взрывоопасной. Поэтому конвейеры для подачи лузги должны быть герметичными, с системой аспирации и искрогасителями. Это требование пожарной безопасности и охраны труда, которое нельзя игнорировать.
Цепной скребковый конвейер способен поднимать и перемещать лузгу на значительные расстояния и под углом до 45–60 градусов. Скребки, которые движутся внутри герметичного короба, зачерпывают материал и волокут его по дну жёлоба к месту выгрузки — прямо в приёмный бункер топки.
Устройство и принцип работы конвейера для лузги
Конструкция цепного скребкового конвейера для подачи лузги в топку включает несколько основных узлов, спроектированных специально для работы с этим специфическим материалом.
Приводная станция — основа всего механизма. Это мотор-редуктор, который передаёт вращение на вал со звёздочками. Мощность привода может варьироваться в зависимости от требуемой производительности и длины конвейера. Для приводной секции характерна установка дополнительных устройств для очистки звёздочек от налипшего материала, потому что лузга и образующаяся пыль имеют свойство накапливаться в труднодоступных местах. В противном случае это приводит к заклиниванию и преждевременному износу оборудования.

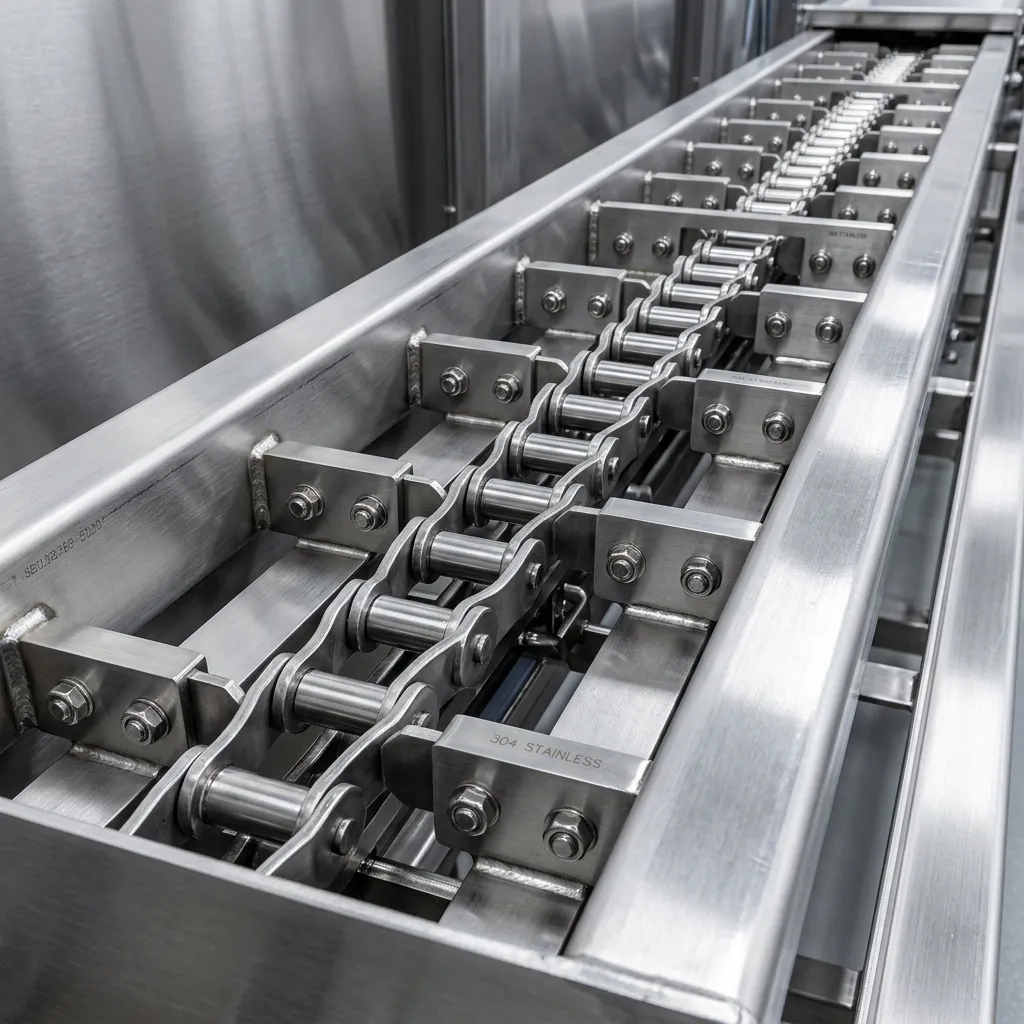

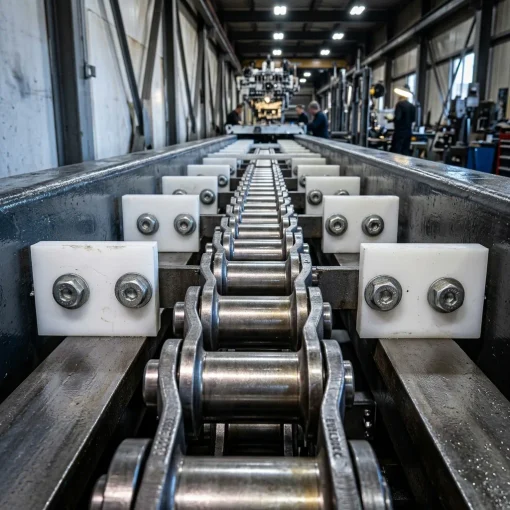

Тяговая цепь со скребками — основной рабочий орган конвейера. Цепь может быть однорядной или двухрядной в зависимости от ширины короба и требуемой производительности. Скребки жёстко закреплены на цепи и проходят по всей длине короба. В нижней части конвейера они зачерпывают лузгу, а затем поднимают или перемещают её по горизонтали к разгрузочному окну. После выгрузки скребки возвращаются обратно по верхней или нижней ветви.
Шаг скребков обычно составляет от 160 до 320 миллиметров. Высота скребков — от 40 до 120 миллиметров в зависимости от конструкции. Для работы с лузгой часто используют скребки из износостойкой стали с полимерным покрытием, чтобы снизить трение и предотвратить налипание материала.
Натяжная секция — расположена со стороны загрузки. Её конструкция, как правило, имеет специальную форму, которая не позволяет сырью накапливаться в этой зоне и заклинивать цепь. Роль натяжного устройства — поддерживать необходимое натяжение цепи и компенсировать её удлинение в процессе работы. Ход натяжного устройства обычно составляет от 150 до 500 миллиметров.
Загрузочное устройство — приёмный бункер или патрубок, через который лузга поступает на конвейер. Зона загрузки должна быть спроектирована так, чтобы исключить зависание и сводообразование материала. Для этого часто устанавливают специальные ворошители или вибраторы, которые не дают лузге слёживаться.
Разгрузочное устройство — место выгрузки лузги непосредственно в топку. Обычно это разгрузочный патрубок в днище приводной секции, направляющий материал точно в приёмную камеру котла. Патрубок может быть оборудован заслонкой для регулировки потока материала.
Принцип работы конвейера достаточно прост. Материал поступает в загрузочную секцию. Там его подхватывают скребки, закреплённые на движущейся цепи. Скребки перемещают лузгу по дну короба к приводной секции. В разгрузочном патрубке происходит выгрузка материала, который затем направляется в топку. Скребки возвращаются в исходное положение и цикл повторяется.
Дополнительно конвейер может комплектоваться специальными устройствами, предотвращающими набивание материала между зубьями звёздочек, а также укрывателями, не дающими лузге застревать между звеньями цепи. Также устанавливаются датчики контроля скорости и натяжения цепи, которые автоматически отключают конвейер при возникновении аварийной ситуации.
Система аспирации — обязательный элемент конвейера для лузги. Она устанавливается в местах загрузки и разгрузки и удаляет пыль, предотвращая её попадание в рабочую зону.
Технические характеристики и типоразмеры
Ниже приведены типовые параметры цепных скребковых конвейеров для подачи лузги. Все значения — типовые для реальных промышленных объектов.
Таблица 1 — Основные параметры конвейеров для лузги
| Параметр | Типовые значения |
|---|---|
| Ширина короба, мм | 200, 250, 300, 350, 400, 500 |
| Длина конвейера, м | до 80 (типовое), до 120 (специсполнения) |
| Угол наклона, град | до 45 (типовое), до 60 (специсполнения) |
| Скорость движения цепи, м/с | 0,15–0,45 |
| Производительность, т/ч | 5–100 |
| Мощность привода, кВт | 0,37–30 |
| Тип цепи | Пластинчатая, серии ТРД или М |
| Материал скребков | Сталь с полимерным покрытием, износостойкая сталь |
| Способ загрузки | Верхний, боковой |
| Способ разгрузки | Конечная, через патрубок |
Таблица 2 — Рекомендуемые параметры конвейера в зависимости от производительности
| Производительность, т/ч | Рекомендуемая ширина короба, мм | Минимальная мощность привода, кВт |
|---|---|---|
| до 10 | 200 | 0,37 |
| 10–20 | 250 | 0,75 |
| 20–40 | 300 | 1,5 |
| 40–60 | 400 | 3,0 |
| 60–100 | 500 | 5,5 |
Таблица 3 — Рекомендации по выбору типа цепи
| Условия эксплуатации | Рекомендуемый тип цепи |
|---|---|
| Влажная лузга | Пластинчатая цепь с полимерными звеньями |
| Сухая лузга | Пластинчатая цепь из износостойкой стали |
| Высокая температура | Цепь из жаропрочной стали |
| Взрывоопасная среда | Цепь с искробезопасным исполнением |
Классификация конвейеров для подачи лузги
Конвейеры для подачи лузги в топку можно классифицировать по нескольким признакам.
По форме трассы:
- Прямые — используются на ровных участках, для горизонтального или слабонаклонного перемещения материала.
- L-образные — позволяют поднимать материал после горизонтального участка, что удобно для подачи в топку, которая расположена выше уровня пола.
- Z-образные — обеспечивают перемещение с двумя изломами, например, для обхода препятствий.
- Наклонные — применяются в тех случаях, когда нужно поднять материал на высоту без предварительного горизонтального участка.
По количеству цепей:
- Одноцепные — применяются для конвейеров небольшой производительности и малой ширины.
- Двухцепные — для высокопроизводительных систем, обеспечивают более равномерную нагрузку на скребки и большую надёжность.
По типу скребков:
- Сплошные — для равномерной подачи материала, стандартное решение.
- Прерывистые — для предотвращения налипания материала и облегчения очистки.
По способу загрузки:
- С верхней загрузкой — материал подаётся сверху.
- С боковой загрузкой — материал подаётся сбоку через шиберный патрубок.
По типу привода:
- Электрический — стандартное решение, питание 380 В.
- Гидравлический — для взрывоопасных зон.
Критерии выбора включают производительность, длину трассы, угол наклона, а также требования к герметичности и аспирации.
Сферы применения: от маслозаводов до котельных
Конвейеры для подачи лузги в топку широко используются на предприятиях, где лузга является отходом основного производства.
Маслоэкстракционные заводы. Основной потребитель таких конвейеров. После извлечения масла из семян подсолнечника остаётся лузга, которую необходимо утилизировать. Сжигание в собственных котельных позволяет заводам снизить затраты на энергоносители и решить проблему утилизации отходов.
Крупяные заводы. При переработке гречихи, проса, риса также образуется лузга, которая может использоваться как топливо для сушильных установок.
Биоэнергетические комплексы. Специализированные предприятия, которые производят тепло или электроэнергию из биомассы, используют конвейеры для подачи подготовленного сырья.
Котельные. Конвейеры находят применение в котельных, работающих на биотопливе. Особенно актуально для предприятий, расположенных в сельской местности.
Комбикормовые заводы. Используются для утилизации отходов и снижения затрат на энергоносители.
На маслоэкстракционном заводе в Ростовской области установили Z-образный скребковый конвейер для подачи подсолнечной лузги в топку длиной 45 метров. Конвейер заменил два ленточных конвейера, которые постоянно проскальзывали и пылили. Производительность — 40 тонн в час. Срок службы цепи — 5 лет без серьёзного ремонта.
Преимущества и ограничения разных типов
Сильные стороны скребковых цепных конвейеров:
- Герметичность — минимальное пыление, что критично для взрывоопасной пыли.
- Возможность работы с влажным и слежавшимся материалом — скребки протаскивают материал даже при повышенной влажности.
- Долговечность — срок службы 5–7 лет при правильном обслуживании.
- Гибкость — возможность L- и Z-образных трасс, углы подъёма до 60 градусов.
- Производительность — до 100 тонн в час и выше.
Слабые стороны:
- Износ цепи и скребков — требует регулярного контроля и замены изношенных элементов.
- Энергопотребление — выше, чем у ленточных конвейеров.
- Стоимость — выше, чем у винтовых конвейеров.
- Шум — при работе с абразивным материалом уровень шума выше.
Таблица 4 — Сравнение скребковых и ленточных конвейеров для лузги
| Критерий | Скребковый цепной | Ленточный |
|---|---|---|
| Работа с лузгой | Отлично | Плохо (буксует) |
| Герметичность | Высокая | Низкая |
| Угол наклона | до 60° | до 20° |
| Срок службы | 5–7 лет | 1–2 года |
| Пылеобразование | Минимальное | Высокое |
| Стоимость владения | Низкая | Высокая |
Подбор конвейера под производственную задачу
Для правильного подбора нужны исходные данные.
Наши инженеры запрашивают:
- Тип лузги — подсолнечная, рисовая, гречневая и т.д.
- Влажность материала — сухая, влажная.
- Производительность — тонн в час или м³ в час.
- Трасса — длина, угол наклона, наличие поворотов.
- Высота загрузки и разгрузки.
- Требования к герметичности и аспирации.
- Необходимость установки дополнительного оборудования (искрогасители, ворошители).
Алгоритм подбора:
- По типу лузги и её сыпучести выбираем конструкцию скребков (сплошные или прерывистые).
- По производительности определяем ширину короба.
- По длине и углу наклона рассчитываем мощность привода.
На сайте есть калькулятор конвейеров для предварительного расчёта. Для точного проектирования свяжитесь с инженерами.
Почему заказывают конвейеры для лузги у нас
Мы проектируем и поставляем конвейеры для подачи лузги с 2008 года. Инженерный стаж — от 12 до 25 лет у каждого специалиста.
Индивидуальное проектирование. Выезд на объект, учёт характеристик лузги и технологических требований.
Комплектные поставки. Конвейер, привод, система управления, аспирация, искрогасители.
Гарантия — 2 года. Сервисный отдел 24/7. Запасные цепи и скребки на складе.
Сроки. Типовые конвейеры — 10–15 рабочих дней. Индивидуальные проекты — до 30–40 дней.
Цена. Стоимость рассчитывается индивидуально. Для получения коммерческого предложения обратитесь к менеджерам.
Пример из практики. На маслоэкстракционном заводе в Ростовской области установили Z-образный скребковый конвейер для подачи подсолнечной лузги в топку. Заменили два ленточных конвейера, которые постоянно проскальзывали и пылили. Производительность — 40 тонн в час. Экономия на обслуживании — более 500 тысяч рублей в год.
Часто задаваемые вопросы
Вопрос: Какой конвейер лучше для подачи лузги — скребковый или ленточный?
Ответ: Скребковый. Он не буксует, герметичен и долговечнее.
Вопрос: Как предотвратить пыление при транспортировке лузги?
Ответ: Использовать герметичный конвейер с системой аспирации в местах загрузки и разгрузки.
Вопрос: Как часто нужно обслуживать скребковый конвейер для лузги?
Ответ: Ежемесячно — проверка натяжения цепи и состояния скребков. Ежеквартально — смазка подшипников. Ежегодно — замена изношенных элементов.
Вопрос: Можно ли использовать конвейер для влажной лузги?
Ответ: Да. Конструкция с прерывистыми скребками и увеличенными зазорами позволяет работать с влажным материалом.
Вопрос: Какова ориентировочная стоимость конвейера для лузги?
Ответ: Стоимость рассчитывается индивидуально, зависит от длины, производительности и конструктивных особенностей. Для получения коммерческого предложения обратитесь к менеджерам.
Вопрос: Можно ли устанавливать конвейер с несколькими точками разгрузки?
Ответ: Да. Возможна установка промежуточных разгрузочных патрубков с шиберными затворами.
Вопрос: Какие меры безопасности применяются при работе с лузгой?
Ответ: Устанавливаются искрогасители, система аспирации, датчики контроля скорости цепи и блокировки при перегрузке.
