Конвейер для отрубей: зачем он нужен
Отруби — это ценный продукт переработки зерна, который активно используется в животноводстве, пищевой промышленности и производстве комбикормов. Но есть одна проблема: отруби — капризный груз. Они лёгкие, сыпучие, склонны к пылеобразованию, гигроскопичны и могут слёживаться. Перемещать их вручную — это неэффективно, пыльно и даже опасно для здоровья. Конвейер для перемещения отрубей решает все эти задачи, обеспечивая герметичную, автоматизированную и бережную транспортировку продукта между этапами производства.
На мукомольных заводах Алтайского края, где перерабатывают пшеницу и рожь, объёмы отрубей могут достигать 30–40% от массы переработанного зерна. И весь этот объём нужно куда-то переместить: из рассева в бункер хранения, из бункера в комбикормовый цех или к месту фасовки. Без надёжной конвейерной системы этот процесс становится не просто трудоёмким, а экономически нецелесообразным.
Тут есть один важный нюанс. Отруби — продукт «живой» и нестабильный. Они имеют низкую насыпную плотность (всего 200–300 кг/м³), склонны к налипанию на стенки оборудования, а при высокой влажности могут слёживаться и образовывать своды. Конвейер для отрубей должен учитывать эти особенности: обеспечивать герметичность, предотвращать пыление, исключать забивание и сводообразование.
Скажем честно: неправильно подобранный конвейер для отрубей — это источник постоянных проблем. Забивание, пыль, потери продукта, остановки производства. Хорошо подобранный — это тихая, незаметная работа, экономия времени и денег. Разница — в правильном выборе типа оборудования, материалов и конструкции.
Устройство и принцип работы конвейера для отрубей
Конструкция конвейера для отрубей зависит от его типа, но есть общие принципы и требования.
Приводная станция — сердце конвейера. Обычно это мотор-редуктор, передающий вращение на ведущий вал или звёздочку. Мощность привода — от 3 до 75 кВт в зависимости от длины и производительности. Для конвейеров с отрубями часто используют частотные преобразователи, позволяющие плавно регулировать скорость подачи.
Тяговый орган — в зависимости от типа конвейера это может быть:
- Цепь со скребками — классическое решение для цепных скребковых конвейеров типа К4-УТФ. Используется пластинчатая тяговая цепь специальной конструкции с шагом 125 или 160 мм. Скребки из капролона или полимера, что значительно снижает износ короба. Цепи работают без смазки и самоочищаются, что для отрубей критически важно: смазка попросту соберёт пыль, превратившись в абразивную пасту.
- Шнек (винт) — для винтовых конвейеров. Изготавливается из нержавеющей стали, может иметь различный шаг и диаметр в зависимости от задачи. Для отрубей чаще используют сплошные или ленточные шнеки.
- Лента — для ленточных конвейеров. Выбор ленты определяется типом продукта: для отрубей подходят ленты из ПВХ, полиуретана или резины. Важно, чтобы лента была гладкой и не накапливала пыль.
Герметичный корпус (жёлоб или труба) — для отрубей нужна герметичность, чтобы предотвратить пыление и попадание влаги. Для цепных скребковых конвейеров это короб прямоугольного сечения (внутренняя ширина — 200, 320 или 500 мм). Для винтовых — труба или жёлоб с легкосъёмной крышкой.
Загрузочные и разгрузочные секции — для подачи и выдачи продукта. В конвейерах для отрубей часто устанавливают аспирационные секции для удаления пыли и воздуха, а также загрузочные секции, позволяющие работать «под завалом» без дополнительных задвижек.

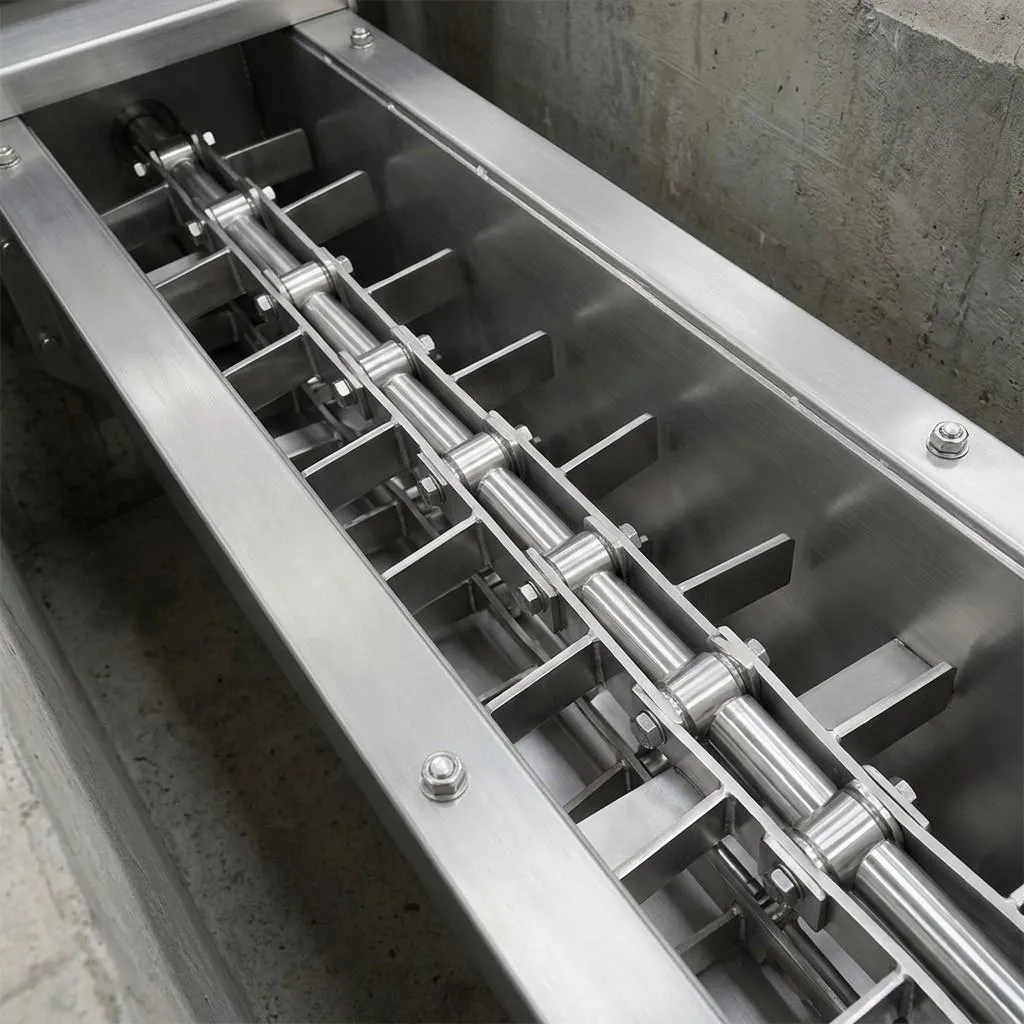

Принцип работы цепного скребкового конвейера основан на сплошном волочении продукта. Цепь со скребками движется внутри короба, скребки захватывают отруби и перемещают их по жёлобу. Слой продукта в 4–7 раз выше самого скребка — это обеспечивает эффективное перемещение за счёт внутреннего трения и сцепления с цепью.
Принцип работы винтового конвейера: вращающийся шнек перемещает отруби вдоль оси от загрузочного патрубка к разгрузочному. Отруби двигаются в герметичном корпусе, без контакта с внешней средой.
Принцип работы ленточного конвейера: лента движется по роликам, продукт лежит на ленте и перемещается. Для отрубей важно, чтобы лента была ровной и гладкой, без стыков, в которых может скапливаться пыль.
Технические характеристики и типоразмеры
Ниже — сводка по ключевым параметрам конвейеров для отрубей на основе технических данных для цепных скребковых конвейеров типа К4-УТФ.
Таблица 1 — Основные параметры цепных скребковых конвейеров для отрубей
| Параметр | К4-УТФ-200 | К4-УТФ-320 | К4-УТФ-500 |
|---|---|---|---|
| Ширина короба в свету, мм | 200 | 320 | 500 |
| Скорость цепи, м/с | 0,6–0,9 | 0,6–0,9 | 0,6–0,9 |
| Максимальная длина, м | до 75 | до 75 | до 75 |
| Угол наклона, град | до 45 | до 45 | до 45 |
| Производительность по комбикорму (0,6 т/м³), т/ч | до 40 | до 80 | до 160 |
| Производительность по зерну (0,75 т/м³), т/ч | до 50 | до 100 | до 200 |
| Производительность по семенам (0,45 т/м³), т/ч | до 30 | до 60 | до 120 |
| Мощность привода, кВт | 3–75 | 3–75 | 3–75 |
| Шаг цепи, мм | 125 | 160 | 160 |
| Тип цепи | Пластинчатая однорядная | Пластинчатая однорядная | Пластинчатая двухрядная |
Таблица 2 — Сравнение типов конвейеров для отрубей
| Параметр | Цепной скребковый | Винтовой (шнековый) | Ленточный |
|---|---|---|---|
| Герметичность | Высокая | Высокая | Низкая (открытая лента) |
| Пыление | Минимальное | Минимальное | Высокое |
| Износостойкость | Высокая (капролоновые скребки) | Средняя | Низкая |
| Длина трассы | до 75 м | до 30–40 м | до 50–100 м |
| Угол наклона | до 45° | до 45° | до 20–30° |
| Сложность обслуживания | Средняя | Низкая | Низкая |
| Риск забивания | Низкий (самоочищающиеся шарниры) | Высокий (при влажных отрубях) | Средний |
| Стоимость владения | Средняя | Низкая | Низкая |
Классификация конвейеров для отрубей
Конвейеры для отрубей можно классифицировать по нескольким признакам.
По типу тягового органа:
- Цепные скребковые — наиболее надёжное решение для отрубей. Обеспечивают герметичность, низкое пыление, высокую производительность. Шарниры цепи работают без смазки и самоочищаются — это особенно важно для отрубей, которые образуют пыль и могут забивать подшипники.
- Винтовые (шнековые) — герметичное решение для коротких трасс. Компактны, дёшевы, просты в обслуживании. Риск забивания при влажных или слёжавшихся отрубях.
- Ленточные — наиболее простое решение, но требует ограждений и системы аспирации для борьбы с пылью. Ограниченный угол подъёма (до 20–30°).
По исполнению:
- Стандартное — для обычных условий.
- Взрывозащищённое — для мукомольных и комбикормовых производств с риском взрыва пыли.
- Жаропрочное — для перемещения горячих отрубей (до 150°C).
По конструкции трассы:
- Горизонтальные — для линейного перемещения.
- Наклонные — для подъёма или спуска (до 45° для цепных, до 30° для ленточных).
- Комбинированные — сочетающие горизонтальные и наклонные участки.
По типу скребков (для цепных):
- Капролоновые (полимерные) — снижают износ короба, уменьшают пылеобразование.
- Металлические — для абразивных и тяжёлых продуктов.
Критерии выбора:
- Требуемая производительность.
- Длина трассы и угол наклона.
- Влажность отрубей — для влажных нужен герметичный конвейер с защитой от налипания.
- Требования к герметичности и пылению.
- Бюджет и стоимость владения.
Сферы применения: от мельницы до склада
Конвейеры для отрубей используются на всех этапах производства и хранения.
Мукомольные заводы. Перемещение отрубей из рассева в бункеры хранения. Здесь важна герметичность и аспирация, чтобы пыль не попадала в цех. Длина трассы — до 50–75 м. Используют цепные скребковые конвейеры типа К4-УТФ или ленточные конвейеры с боковыми бортами.
Комбикормовые заводы. Транспортировка отрубей в смесители или на дозирование. Отруби — важный компонент комбикормов для КРС и свиней. Здесь часто используют винтовые конвейеры благодаря их точности дозирования.
Склады хранения. Загрузка и выгрузка отрубей из силосов и бункеров. Конвейеры должны работать «под завалом», чтобы отруби не зависали.
Производство кормов для животных. Перемещение отрубей между этапами измельчения, смешивания и гранулирования.
Фасовка. Подача отрубей в фасовочные автоматы. Важна точность дозирования и чистота.
На Алтайском крае, на одном из крупных мукомольных заводов, установили цепной скребковый конвейер К4-УТФ-320 длиной 60 м для перемещения отрубей из рассева в бункер хранения. Раньше использовали ленточные конвейеры — пыль и шум, постоянные проблемы с приводом. После замены снизилось пыление, автоматизировался процесс, сократились простои. Производительность — 80 т/ч.
Преимущества и ограничения разных типов
Цепные скребковые конвейеры
Сильные стороны:
- Высокая герметичность, минимальное пыление.
- Долговечность — самоочищающиеся шарниры цепи не требуют смазки и не забиваются материалом.
- Капролоновые скребки снижают износ короба.
- Длина трассы — до 75 м. Угол наклона — до 45°.
- Производительность — до 200 т/ч.
Слабые стороны:
- Более высокая стоимость.
- Сложность обслуживания по сравнению с винтовыми конвейерами.
- Износ цепи и скребков при абразивных продуктах.
Винтовые (шнековые) конвейеры
Сильные стороны:
- Герметичность, низкое пыление.
- Простота конструкции, низкая стоимость.
- Компактность — занимают мало места.
- Возможность дозирования.
Слабые стороны:
- Риск забивания при влажных отрубях.
- Ограничение по длине — до 30–40 м.
- Износ шнека о корпус при абразивных продуктах.
Ленточные конвейеры
Сильные стороны:
- Простая конструкция, низкая стоимость.
- Большая длина — до 100 м.
- Простота обслуживания.
Слабые стороны:
- Низкая герметичность, высокое пыление — нужна аспирация.
- Ограниченный угол подъёма (до 20–30°).
- Износ ленты.
- Лента может «наматывать» пыль и продукт.
Таблица 3 — Сравнение конвейеров для отрубей
| Критерий | Цепной скребковый | Винтовой | Ленточный |
|---|---|---|---|
| Герметичность | Высокая | Высокая | Низкая |
| Пыление | Минимальное | Минимальное | Высокое |
| Длина трассы, м | до 75 | до 40 | до 100 |
| Угол наклона, град | до 45 | до 45 | до 30 |
| Риск забивания | Низкий | Высокий | Средний |
| Износостойкость | Высокая | Средняя | Низкая |
| Стоимость | Высокая | Низкая | Средняя |
| Энергопотребление | Среднее | Среднее | Низкое |
Подбор конвейера под производственную задачу
Для правильного подбора нужны исходные данные.
Наши инженеры запрашивают:
- Тип отрубей — пшеничные, ржаные, ячменные, овсяные. Влажность, фракция, насыпная плотность (обычно 200–300 кг/м³).
- Производительность — тонн в час.
- Трасса — прямая, с поворотами, наклоном. Длина, высота подъёма.
- Температура отрубей — горячие после сушки (до 150°C) или охлаждённые.
- Требования к герметичности — нужна ли аспирация, взрывозащита.
- Условия монтажа — доступное пространство, высота потолков.
Алгоритм подбора:
Шаг 1. По производительности и типу отрубей выбираем тип конвейера.
Шаг 2. По длине трассы и углу наклона — конструкцию и типоразмер.
Шаг 3. По температуре — материалы (стандартные или жаропрочные).
Шаг 4. По герметичности — исполнение (стандартное, взрывозащищённое, с аспирацией).
Шаг 5. Рассчитываем мощность привода.
На сайте есть калькулятор конвейеров — быстрый онлайн-инструмент для предварительного расчёта. Для точного проектирования свяжитесь с нашими инженерами — они сделают полный расчёт с учётом всех нюансов вашего производства.
Почему заказывают конвейеры для отрубей у нас
Мы проектируем и поставляем конвейеры для мукомольной и комбикормовой промышленности с 2008 года. Инженерный стаж — от 12 до 25 лет у каждого специалиста.
Индивидуальное проектирование. Выезд на объект, замеры, 3D-модель. Учитываем все нюансы: тип продукта, температурные режимы, требования к герметичности и взрывобезопасности.
Комплектные поставки. Конвейер, аспирация, привод, система управления — всё из одной спецификации.
Гарантия — 2 года. Сервисный отдел 24/7. Запасные цепи, шнеки, ленты — на складе.
Сроки. Типовые конвейеры — 10–15 рабочих дней. Индивидуальные проекты — до 30–40 дней.
Цена. Стоимость рассчитывается индивидуально. Для типовых конвейеров — фиксированная цена по прайсу. Для сложных проектов — коммерческое предложение после расчёта.
Пример из практики. На мукомольном заводе в Алтайском крае установили цепной скребковый конвейер К4-УТФ-320 длиной 60 м для отрубей. Заменили три ленточных конвейера, которые постоянно пылили и требовали уборки. Производительность — 80 т/ч. Снизили потери продукта на 2%, улучшили условия труда.
Часто задаваемые вопросы
Вопрос: Какой конвейер лучше для отрубей — цепной или винтовой?
Ответ: Для длинных трасс (более 30 м) и высокой производительности — цепной скребковый. Для коротких трасс (до 15–20 м) и точного дозирования — винтовой.
Вопрос: Как предотвратить пыление при перемещении отрубей?
Ответ: Использовать герметичные конвейеры (цепные скребковые или винтовые) с аспирационными секциями. Для ленточных конвейеров — установить укрытия и систему аспирации.
Вопрос: Как часто нужно обслуживать цепной скребковый конвейер для отрубей?
Ответ: Ежемесячно — проверка натяжения цепи, осмотр скребков и шарниров. Ежегодно — замена изношенных скребков и звеньев цепи. Цепи с самоочищающимися шарнирами служат дольше.
Вопрос: Можно ли использовать конвейер для горячих отрубей?
Ответ: Да. Конвейеры могут изготавливаться в жаропрочном исполнении для транспортирования продукта с температурой до 150°C.
Вопрос: Какова ориентировочная стоимость конвейера для отрубей?
Ответ: Стоимость рассчитывается индивидуально, зависит от типа, длины, производительности и материалов исполнения. Для получения коммерческого предложения обратитесь к менеджерам.
