Особенности закрытых элеваторов и требования к транспорту
Современные зерновые элеваторы строятся по закрытому типу, что означает полную изоляцию технологического процесса от внешней среды. Это продиктовано как требованиями сохранности продукта, так и экологическими нормами. На крупных элеваторных комплексах Краснодарского края, Ростовской области и Ставрополья закрытые системы транспортировки зерна стали стандартом.
Закрытый элеватор предполагает, что все операции с зерном: приемка, очистка, сушка, хранение и отгрузка, выполняются в герметичном объеме. Зерно не должно контактировать с атмосферой, чтобы исключить его увлажнение, загрязнение и потери. Транспортное оборудование в таких условиях должно быть соответствующим.
Главное требование к конвейерам для закрытых элеваторов — полная герметичность. Ни одна пылинка не должна проникать наружу, и ни капля дождя не должна попадать внутрь. На элеваторах Воронежской области и Белгородчины этому уделяют первостепенное внимание, так как качество зерна напрямую зависит от условий хранения и транспортировки.
Второе требование — взрывобезопасность. Зерновая пыль в определенной концентрации образует взрывоопасную смесь с воздухом. Конвейеры должны быть сконструированы так, чтобы исключить возможность искрообразования и накопления пыли. На зерновых терминалах Новороссийска и Приморска эти требования контролируются особенно строго.
Третье требование — возможность санитарной обработки. В закрытых системах периодически необходимо проводить очистку от пыли и остатков зерна, чтобы предотвратить развитие плесени и вредителей. Конструкция должна обеспечивать доступ для уборки.
Четвертое требование — надежность. Остановка транспорта в закрытом элеваторе может парализовать весь технологический процесс. Поэтому конвейеры должны быть максимально надежными и ремонтопригодными.
Конструкция закрытого ленточного конвейера
Закрытый ленточный конвейер для зерна конструктивно отличается от обычного наличием герметичного кожуха, полностью изолирующего ленту с продуктом от окружающей среды. Этот кожух выполняет одновременно защитную и конструктивную функции.
Кожух собирается из отдельных секций длиной от двух до четырех метров. Секции изготавливаются из листовой стали и соединяются между собой болтами с уплотнительными прокладками. Для элеваторов пищевого назначения применяется оцинкованная или нержавеющая сталь, обеспечивающая коррозионную стойкость.
Форма кожуха может быть прямоугольной или круглой. Прямоугольные кожухи проще в изготовлении и монтаже, легче стыкуются с загрузочными и разгрузочными устройствами. Круглые кожухи имеют лучшие аэродинамические свойства и меньше подвержены накоплению пыли в углах.
Внутри кожуха размещаются роликоопоры, поддерживающие ленту. Концы роликов выведены наружу, что позволяет обслуживать подшипники, не вскрывая кожух. Это важная конструктивная особенность, облегчающая эксплуатацию.
Нижняя часть кожуха часто выполняется съемной или откидной для доступа к ленте при обслуживании и ремонте. Уплотнения должны обеспечивать герметичность после каждого закрывания.
Для наблюдения за работой конвейера в кожухе предусматриваются смотровые окна из ударопрочного стекла или поликарбоната. Через них можно контролировать движение ленты, наличие зерна, состояние роликов.
Типы герметичных конвейеров для зерна
В зависимости от конструкции и места установки различают несколько типов закрытых ленточных конвейеров для зерновых элеваторов.
Желобчатые конвейеры в закрытом исполнении — наиболее распространенный тип для горизонтального перемещения зерна. Лента поддерживается трехроликовыми опорами, формирующими желоб. Кожух повторяет форму желоба в верхней части и имеет плоское или слегка закругленное дно. Такие конвейеры устанавливаются в надсилосных и подсилосных галереях.
Прямые конвейеры с плоской лентой применяются для транспортировки зерна в мешках или для инспекционных линий. Они проще по конструкции, но имеют меньшую производительность при той же ширине ленты. На элеваторах Саратовской области такие конвейеры используются на участках затаривания.
Трубчатые конвейеры представляют собой круглый кожух, внутри которого движется лента, свернутая в трубу. Они обеспечивают максимальную герметичность и компактность, но сложнее в обслуживании. Применяются на участках с повышенными требованиями к пылеподавлению.
Передвижные закрытые конвейеры используются для временных работ или в местах с изменяемой конфигурацией. Они имеют колесное шасси и могут перемещаться по территории элеватора. На элеваторах Алтайского края такие машины применяются при формировании поддонов с мешками.
Наклонные закрытые конвейеры оборудуются шевронными лентами для предотвращения скатывания зерна. Кожух таких конвейеров должен иметь усиленную конструкцию, так как на наклонных участках возрастают нагрузки.
Роликоопоры для закрытых транспортеров
Роликоопоры закрытых конвейеров имеют ряд конструктивных особенностей, связанных с необходимостью обеспечения герметичности и удобства обслуживания.
Основное решение — вынесение подшипниковых узлов за пределы кожуха. Вал ролика проходит через стенку кожуха через уплотнение, и подшипник находится снаружи. Это позволяет смазывать и заменять подшипники, не вскрывая конвейер, и исключает попадание пыли в подшипниковый узел.
Уплотнения в местах прохода вала через кожух должны быть надежными и долговечными. Применяются сальниковые уплотнения, манжеты, лабиринтные уплотнения. Для пищевых производств материалы уплотнений должны быть разрешены для контакта с продуктом.
Материал роликов — обычно стальные трубы с толщиной стенки, обеспечивающей достаточную жесткость. Для работы в условиях повышенной влажности или агрессивных сред применяются ролики из нержавеющей стали или с полимерными покрытиями.
Расстояние между роликоопорами зависит от ширины ленты и насыпной плотности зерна. Для конвейеров шириной шестьсот-восемьсот миллиметров шаг составляет от метра до метра двадцати сантиметров. При большем шаге возможно провисание ленты между опорами.
В зоне загрузки, где лента испытывает ударные нагрузки, устанавливаются амортизирующие роликоопоры с резиновыми кольцами. Они смягчают удары падающего зерна и защищают ленту от повреждений.
Приводные и натяжные станции в закрытом исполнении
Приводные и натяжные станции закрытых конвейеров также выполняются в герметичном исполнении, но с обеспечением доступа для обслуживания.

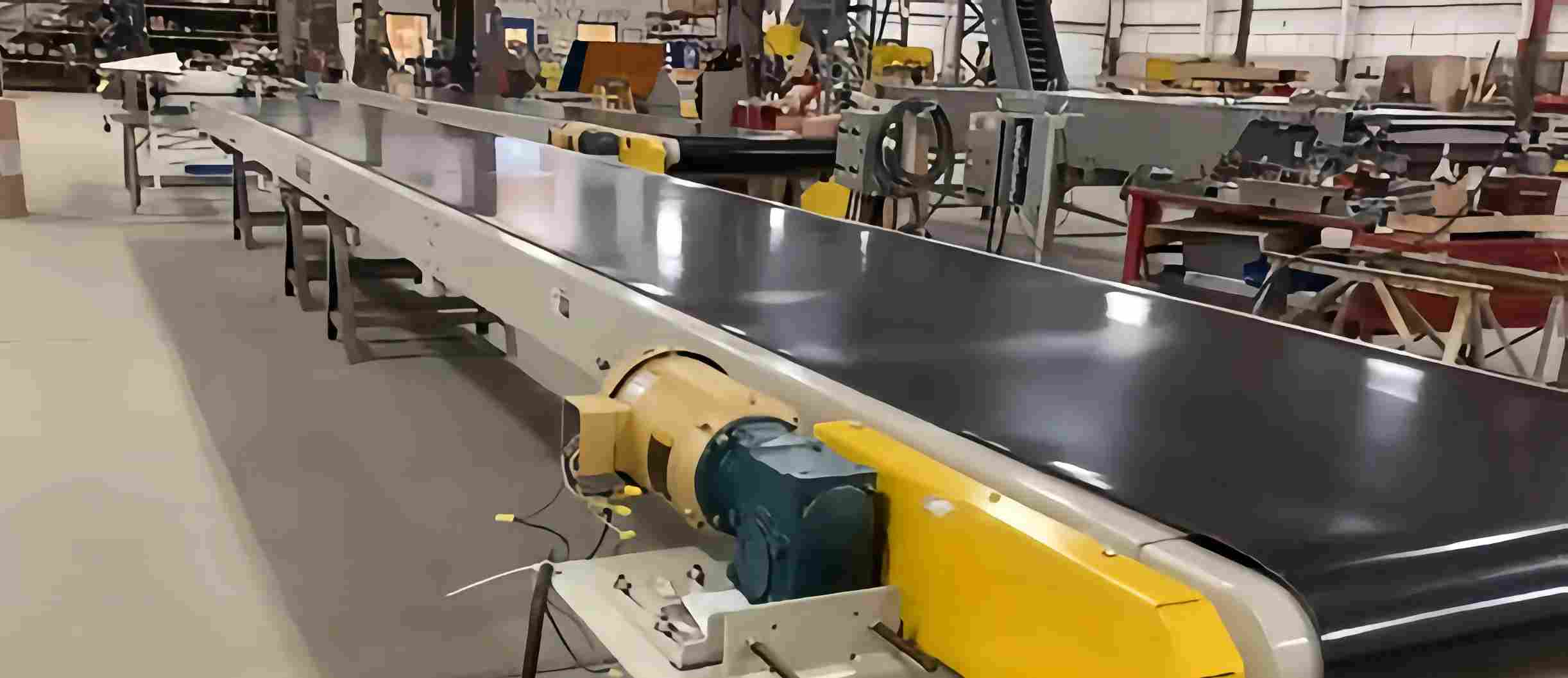

Приводная станция включает электродвигатель, редуктор и приводной барабан. Барабан может быть установлен внутри кожуха, а двигатель с редуктором — снаружи. Соединение вала барабана с редуктором осуществляется через муфту и уплотнение в стенке кожуха.
Для зерновых конвейеров широко применяются мотор-барабаны, где двигатель и редуктор встроены внутрь барабана. Такая конструкция компактна и герметична, что идеально для закрытых элеваторов. На элеваторах Самарской области и Ульяновской области такие решения очень популярны.
Натяжная станция может располагаться в хвостовой части конвейера. Для закрытых конвейеров применяются винтовые или грузовые натяжки. Винтовые натяжки компактны и просты, но требуют периодического контроля. Грузовые автоматически поддерживают натяжение, что важно для длинных конвейеров.
Все элементы привода, остающиеся снаружи кожуха, должны иметь защиту от пыли и влаги. Электродвигатели применяются со степенью защиты не ниже IP55, что обеспечивает их надежную работу в условиях запыленности.
Тормозные устройства обязательны для наклонных конвейеров, предотвращая обратный ход при остановке. В закрытом исполнении тормоза устанавливаются на валу приводного барабана снаружи кожуха.
Загрузочные и разгрузочные узлы герметичных конвейеров
Загрузка и разгрузка закрытых конвейеров — наиболее ответственные узлы с точки зрения герметичности. Здесь происходит соединение конвейера с другим оборудованием, и любая неплотность приводит к пылению.
Загрузочный узел представляет собой герметичный патрубок, соединяющий выпускное отверстие вышестоящего оборудования с конвейером. Внутри патрубка могут устанавливаться направляющие, центрирующие поток зерна по центру ленты.
Важный элемент — амортизация в зоне падения зерна. Резиновые или полиуретановые демпферы гасят энергию удара, защищая ленту и снижая травмирование зерна. На элеваторах Курской области и Орловской области этому уделяют особое внимание.
Разгрузочный узел может быть концевым или промежуточным. Концевая разгрузка осуществляется через патрубок в головной части конвейера. Промежуточная разгрузка требует специальных устройств — плужковых сбрасывателей или разгрузочных тележек, которые также должны быть герметичными.
Плужковые сбрасыватели для закрытых конвейеров имеют герметичный корпус и привод, выведенный наружу. При включении сбрасыватель прижимается к ленте, отклоняя поток зерна в боковой патрубок.
Разгрузочные тележки для закрытых конвейеров — сложные устройства, перемещающиеся вдоль конвейера по рельсам. Они имеют собственный герметичный кожух и уплотнения в местах прохода ленты. Управление тележкой автоматическое, с пульта оператора.
Все соединения загрузочных и разгрузочных узлов с конвейером и смежным оборудованием выполняются с применением уплотнительных прокладок и хомутов, исключающих подсосы воздуха и просыпи.
Материалы и защитные покрытия
Выбор материалов для закрытых конвейеров зерновых элеваторов определяется условиями эксплуатации и требованиями пищевой безопасности.
Наиболее распространенный материал — конструкционная сталь с защитными покрытиями. Горячее цинкование обеспечивает надежную защиту от коррозии на долгие годы. На элеваторах Приморского края с их влажным морским климатом оцинкованные конвейеры служат десятилетиями.
Для пищевых производств, где требуется частая санитарная обработка, применяется нержавеющая сталь. Она не ржавеет, легко моется, не впитывает загрязнения. На семеноводческих заводах и предприятиях по производству круп нержавейка является стандартом.
Алюминий и его сплавы используются для легких конвейеров небольшой производительности. Они не корродируют, но менее прочны и дороже стали. Применяются в специальных условиях, где важен малый вес.
Полимерные покрытия наносятся на стальные детали для повышения коррозионной стойкости. Эпоксидные и полиуретановые краски создают прочную пленку, защищающую металл. Для внутренних поверхностей применяются пищевые покрытия, разрешенные для контакта с продуктом.
Резиновые и полиуретановые элементы: уплотнения, амортизаторы, скребки, должны быть из материалов, разрешенных для контакта с пищевыми продуктами. Они не должны выделять вредных веществ и изменять свойства зерна.
Датчики и системы контроля
Современные закрытые конвейеры оснащаются комплексом датчиков, обеспечивающих контроль параметров и безопасность эксплуатации. Информация с датчиков поступает на пульт управления, позволяя оперативно реагировать на отклонения.
Датчики схода ленты контролируют положение ленты относительно продольной оси. При смещении ленты за допустимые пределы датчик подает сигнал, а при критическом отклонении останавливает конвейер. Это предотвращает повреждение ленты о стенки кожуха.
Датчики скорости вращения контролируют соответствие фактической скорости ленты заданной. При пробуксовке или обрыве ленты скорость падает, и привод отключается. Это предотвращает нагрев и возможное возгорание.
Датчики уровня устанавливаются в загрузочных и разгрузочных узлах. При переполнении башмака или головки конвейера они останавливают подачу зерна, предотвращая завалы. На элеваторах Татарстана и Башкортостана такие системы обязательны.
Датчики загазованности контролируют концентрацию пыли и наличие продуктов горения. При превышении пороговых значений включается аварийная сигнализация и останавливается оборудование.
Температурные датчики контролируют нагрев подшипников и приводных барабанов. Перегрев может свидетельствовать о начинающейся аварии и требует немедленного вмешательства.
В современных системах все датчики объединены в единую сеть и передают информацию на центральный пульт. Оператор видит состояние каждого узла и может прогнозировать возможные проблемы.
Взрывобезопасность зерновых конвейеров
Зерновая пыль взрывоопасна, и конвейеры в закрытых элеваторах являются потенциальными источниками взрыва. Поэтому вопросам взрывобезопасности уделяется первостепенное внимание.
Основные меры взрывобезопасности включают предотвращение накопления пыли, исключение источников воспламенения и установку взрыворазрядных устройств.
Внутренние поверхности конвейера должны быть гладкими, без застойных зон, где может накапливаться пыль. Углы и стыки выполняются скругленными, чтобы пыль не задерживалась. На элеваторах Краснодарского края конструкции проверяются на предмет пыленакопления.
Электрооборудование должно быть во взрывозащищенном исполнении. Двигатели, датчики, светильники имеют специальные маркировки и конструкции, исключающие искрообразование.
Трение движущихся частей должно быть исключено. Лента не должна касаться стенок кожуха, ролики должны свободно вращаться. Любое трение может вызвать нагрев и воспламенение пыли.
Взрыворазрядные устройства устанавливаются на конвейере для сброса давления при взрыве. Это мембраны или клапаны, которые при повышении давления открываются и выпускают продукты взрыва в безопасном направлении. Площадь взрыворазрядных устройств рассчитывается по объему конвейера.
Системы аспирации удаляют пыль из конвейера, снижая ее концентрацию. Отсосы устанавливаются в местах наибольшего пылеобразования: в зонах загрузки и перегрузок.
Производительность и энергопотребление
Производительность закрытых ленточных конвейеров для зерна определяется шириной ленты, скоростью движения и насыпной плотностью продукта. Правильный расчет этих параметров обеспечивает эффективную работу всего элеватора.
Для пшеницы с насыпной плотностью около семисот пятидесяти килограммов на кубический метр конвейер шириной шестьсот миллиметров при скорости полтора метра в секунду способен транспортировать около семидесяти тонн в час. При ширине восемьсот миллиметров производительность возрастает до ста двадцати тонн.
На магистральных линиях крупных элеваторов применяются конвейеры шириной тысяча миллиметров и более, обеспечивающие производительность до трехсот-четырехсот тонн в час. Такие конвейеры работают на приемке зерна с железнодорожных составов и отгрузке на суда.
Скорость движения ленты для зерна ограничивается требованиями сохранности продукта. Оптимальной считается скорость от полутора до двух метров в секунду. При более высоких скоростях возрастает травмирование зерна и пылеобразование.
Энергопотребление конвейера зависит от его длины, производительности и высоты подъема. Для горизонтальных конвейеров удельный расход энергии составляет от двух до пяти киловатт-часов на сто тонно-километров. Это значительно меньше, чем у других видов транспорта.
Регулирование скорости с помощью частотных преобразователей позволяет снижать энергопотребление при неполной загрузке. В периоды снижения поступления зерна скорость уменьшается, пропорционально снижая расход энергии.
Преимущества перед открытыми системами
Сравнение закрытых и открытых ленточных конвейеров для зерна показывает существенные преимущества герметичных систем, особенно в условиях современных требований к качеству продукции и экологии.
Главное преимущество — полное отсутствие потерь зерна. В открытых конвейерах неизбежны просыпи, особенно в местах загрузки и на поворотах. Зерно, просыпавшееся на пол, загрязняется и теряется. В закрытых системах просыпи исключены конструктивно.
Второе преимущество — защита зерна от внешних загрязнений. Пыль, дождь, снег, птицы и грызуны не могут попасть в закрытый конвейер. Зерно остается чистым на всем пути движения. На элеваторах Ленинградской области, где часты дожди, это особенно важно.
Третье преимущество — снижение запыленности помещений. Открытые конвейеры неизбежно пылят, особенно при перегрузках. Пыль оседает на оборудовании, создает пожароопасную среду, ухудшает условия труда. Закрытые конвейеры с эффективной аспирацией сводят пыление к минимуму.
Четвертое преимущество — меньший износ оборудования. Пыль, попадая в подшипники и трущиеся узлы, действует как абразив, ускоряя износ. В закрытых конвейерах подшипники вынесены наружу и защищены от пыли.
Пятое преимущество — возможность установки на открытых площадках. Закрытые конвейеры не боятся осадков и могут работать под открытым небом, что экономит средства на строительство укрытий.
Монтаж в галереях элеваторов
Монтаж закрытых ленточных конвейеров в надсилосных и подсилосных галереях элеваторов имеет свои особенности, связанные с ограниченным пространством и необходимостью точного позиционирования.
Галереи элеваторов представляют собой узкие протяженные помещения, где каждый сантиметр площади используется максимально эффективно. Конвейеры должны вписываться в эти габариты с минимальными зазорами.
Секционная конструкция закрытых конвейеров облегчает монтаж в стесненных условиях. Секции длиной два-три метра подаются в галерею через монтажные проемы и собираются на месте. Стыки секций уплотняются, обеспечивая герметичность.
Крепление конвейера к перекрытиям галереи должно быть надежным, но допускающим тепловые расширения. При больших длинах конвейера необходимы подвижные опоры, компенсирующие изменения длины.
В надсилосных галереях над конвейером часто устанавливаются разгрузочные тележки, перемещающиеся по рельсам. Монтаж тележек требует точной установки рельсового пути и системы токоподвода.
В подсилосных галереях под конвейером располагаются выпускные воронки от силосов. Сопряжение воронок с загрузочными устройствами конвейера должно быть герметичным и учитывать возможные просадки здания.
При монтаже необходимо обеспечить доступ для обслуживания. Вдоль конвейера должны быть проходы шириной не менее семидесяти сантиметров для осмотра и ремонта. В местах установки приводов и натяжных станций проходы расширяются.
Зимняя эксплуатация и климатические особенности
В регионах с холодным климатом эксплуатация закрытых конвейеров на элеваторах требует специальных мер. Зимние условия в Сибири, на Урале и Дальнем Востоке предъявляют повышенные требования к оборудованию.
При отрицательных температурах зерно может примерзать к ленте и стенкам кожуха, особенно если оно имеет повышенную влажность. Для предотвращения примерзания применяются обогреваемые загрузочные узлы и течки. В некоторых случаях используется подогрев ленты.
Смазка подшипников должна соответствовать зимним условиям. Обычные смазки при низких температурах загустевают, увеличивая сопротивление вращению. Применяются морозостойкие смазки, сохраняющие свойства до минус сорока градусов.
Материалы уплотнений также должны сохранять эластичность на морозе. Резина на основе обычных каучуков дубеет и теряет герметичность. Для северных районов применяются морозостойкие резины.
Пуск конвейера при низких температурах должен быть плавным, чтобы избежать повреждения задубевшей ленты. Частотные преобразователи обеспечивают плавный разгон, снижая нагрузки.
На элеваторах Красноярского края и Иркутской области накоплен большой опыт зимней эксплуатации. Здесь применяются конвейеры в северном исполнении с усиленной теплоизоляцией и подогревом наиболее ответственных узлов.
Выбор конвейера для закрытого элеватора
Выбор закрытого ленточного конвейера для конкретного элеваторного комплекса требует системного подхода и учета множества факторов. От правильности выбора зависит эффективность работы всего предприятия.
Первым шагом определяется производительность линии. Учитываются максимальные объемы поступления зерна в час, производительность сушилок и очистительных машин, необходимость резервирования. Для приемных линий закладывается запас на пиковые нагрузки.
Вторым шагом анализируется трасса конвейера. Длина, наличие наклонных участков, радиусы поворотов, точки загрузки и разгрузки. На основе этого выбирается конфигурация и количество конвейеров.
Третьим шагом учитываются свойства зерна. Влажность, засоренность, температура, сыпучесть влияют на выбор скорости, типа ленты, конструкции загрузочных узлов. Для семенного зерна требования жестче, чем для фуражного.
Четвертым шагом оцениваются климатические условия. Температурный диапазон, влажность, снеговые нагрузки определяют выбор материалов, необходимость обогрева, тип уплотнений.
Пятым шагом выбирается уровень автоматизации. От простого местного управления до полностью автоматизированной системы с диспетчеризацией и интеграцией в систему учета зерна.
Для предварительных расчетов и выбора базовых параметров удобно использовать специализированные инструменты. Мы рекомендуем нашим клиентам из Краснодара, Ростова-на-Дону и Воронежа начинать с работы в калькуляторе конвейеров на нашем сайте.
Наш опыт на зерновых терминалах
За годы работы мы накопили значительный опыт в оснащении закрытых элеваторов ленточными конвейерами. Наши системы работают на крупнейших зерновых терминалах в разных регионах страны.
Для элеваторного комплекса в Краснодарском крае мы разработали и изготовили систему закрытых конвейеров общей длиной более двух километров. В комплекс вошли надсилосные и подсилосные конвейеры с разгрузочными тележками, конвейеры приемки с автомобильного и железнодорожного транспорта, отгрузочные линии. Производительность системы достигает пятисот тонн в час. Особенностью проекта стала необходимость работы в условиях высокой влажности и частых ливней, что потребовало усиленной антикоррозийной защиты и особого внимания к герметичности.
Для элеватора в Ростовской области мы выполнили модернизацию существующей транспортной системы. Старые открытые конвейеры были заменены на новые закрытые, что позволило снизить потери зерна и улучшить экологическую обстановку. Производительность линий после модернизации выросла на двадцать процентов.
Для портового зернового терминала в Приморском крае мы изготовили комплекс конвейеров для приема зерна с железной дороги и отгрузки на суда. Оборудование работает в условиях повышенной влажности и агрессивной морской атмосферы. Нержавеющая сталь и тщательная герметизация обеспечивают надежную работу в этих сложных условиях.
Для семеноводческого завода в Воронежской области мы спроектировали и установили закрытые конвейеры с полиуретановыми лентами для бережной транспортировки семенного зерна. Минимальные перепады высот, амортизирующие устройства и плавные переходы обеспечивают сохранность семян на всех этапах.
В каждом проекте мы учитываем особенности конкретного производства, свойства зерна, климатические условия региона. Наши инженеры готовы выехать на объект для обследования, разработать техническое решение, выполнить монтаж и пусконаладку.
Мы работаем по всей России, в Белоруссии и других странах Таможенного союза. Для заказчиков из Минска, Гомеля, Бреста мы предлагаем оборудование с полным пакетом разрешительной документации. Для предприятий Казахстана разрабатываем решения, адаптированные к местным условиям и климату.
Хотите создать современную герметичную систему транспортировки зерна на вашем элеваторе? Обратитесь к нашим специалистам. Предварительный расчет вы можете выполнить самостоятельно с помощью калькулятора конвейеров на сайте, а затем обсудить детали с нашими инженерами для подготовки оптимального технического решения. Мы поможем выбрать конфигурацию, которая обеспечит сохранность продукта, взрывобезопасность и высокую производительность при минимальных затратах.
