Принцип работы и устройство транспортёра отгрузки готовой продукции
Транспортёр отгрузки готовой продукции — это финальное звено технологической цепочки промышленного предприятия, где выпускается сыпучий, кусковой или тарный продукт. Его задача — принять готовую продукцию со склада или из накопительного бункера и доставить её к точке отгрузки: в железнодорожный вагон, автоцементовоз, контейнер, на паллету или в зону комплектации заказов. Проще говоря, это последний рубеж, где продукт покидает завод. И от того, насколько надёжно работает этот узел, зависит ритмичность всей отгрузки. Скажем честно: простой на отгрузке — это не просто убытки, это сорванные контракты и недовольные клиенты. Поэтому к проектированию отгрузочных транспортёров мы подходим с особым вниманием.

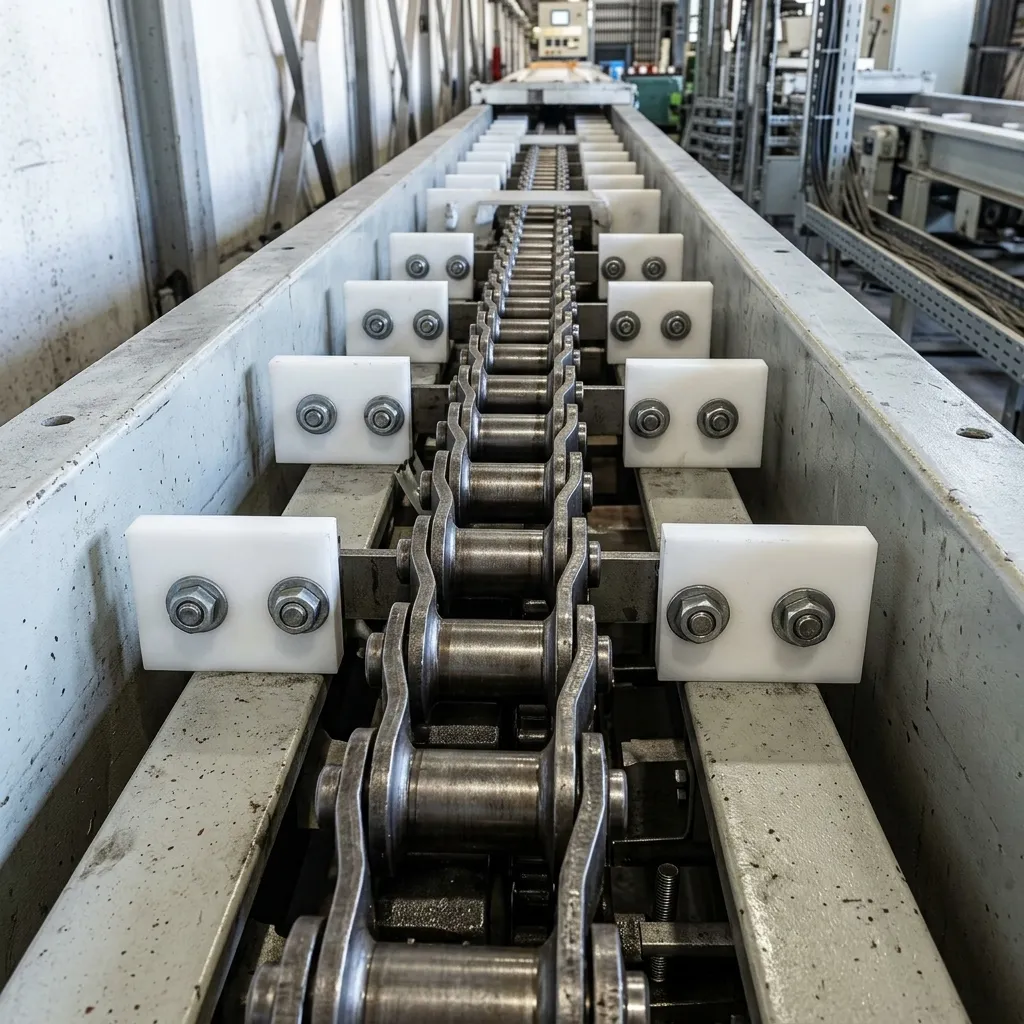

Работает такое устройство по знакомому принципу. Замкнутая тяговая цепь со скребками или пластинами движется внутри жёлоба либо по направляющим, забирает продукт из приёмной зоны и перемещает его к разгрузочному узлу. Разгрузка может быть концевой, когда материал просто сбрасывается с торца транспортёра, или промежуточной, когда продукт направляется в несколько точек отгрузки поочерёдно. В некоторых схемах применяется комбинированная разгрузка — часть потока идёт на конец трассы, часть сбрасывается через промежуточные заслонки. Такая гибкость позволяет одному транспортёру обслуживать сразу несколько транспортных средств или линий затаривания. Это особенно ценно на крупных складах, где отгрузка идёт круглосуточно и нужно быстро переключаться между вагонами и автотранспортом.
Почему именно цепной транспортёр чаще всего ставят на отгрузку? Причин несколько. Во-первых, высокая абразивная стойкость — готовая продукция далеко не всегда мягкая. Цемент, щебень, гранулы удобрений, комбикорм, шрот, сухие строительные смеси, стеклобой, окатыши — всё это истирает рабочие поверхности быстро и безжалостно. Во-вторых, цепной транспортёр позволяет делать промежуточную разгрузку, что критично для складов с несколькими точками отгрузки. В-третьих, он компактнее ленточного при той же производительности. В-четвёртых, он герметичен — а это важно, когда продукт пылит. Пыль — это не только потеря продукта, но и нарушение экологических норм, и риск для здоровья персонала.
Что обычно отгружается? Перечень широк. Цемент и клинкер, гипс, известь, минеральные удобрения, комбикорма и шрот, зерно и продукты его переработки, гранулированные полимеры, стеклобой, песок, щебень, металлическая стружка, окатыши, агломерат, пищевые порошки, сахар, соль, сода. Плотность таких продуктов колеблется от 0,45 до 2,2 тонны на кубический метр. Влажность — от полностью сухих до слегка увлажнённых. Температура — от ambient до ста с лишним градусов. И для каждого продукта нужен свой подход к выбору цепи, скребков, футеровки и системы аспирации. Универсального решения здесь нет и быть не может.
Тяговая цепь для отгрузочных транспортёров применяется преимущественно круглозвенная, реже пластинчатая. Шаг — сто, сто двадцать пять, сто шестьдесят миллиметров. Пруток — четырнадцать, восемнадцать, двадцать два миллиметра. Для тяжёлых условий, например при отгрузке окатышей или агломерата, применяют цепи с шагом сто шестьдесят и прутком двадцать два миллиметра с обязательной закалкой ТВЧ до 55–58 HRC. Без закалки цепь на таких продуктах выходит из строя за считанные месяцы. Это проверено практикой, и мы никогда не экономим на термообработке.
Скорость движения цепи — обычно 0,2–0,5 метра в секунду. Ниже — недостаточная производительность. Выше — пыль столбом и ускоренный износ. Оптимум подбирается под конкретный продукт. Для пылящих и лёгких — ближе к нижней границе. Для тяжёлых и кусковых — можно поднять до 0,5, но не выше. Тут важно не переборщить: каждая десятая доля метра в секунду добавляет износа, а производительность растёт непропорционально. Лучше увеличить сечение жёлоба, чем гнать цепь.
Приводная станция — двигатель от пяти с половиной до сорока пяти киловатт, редуктор, муфта, тормоз. Тормоз здесь особенно важен, если транспортёр работает с наклоном или если требуется точная остановка в точке разгрузки. Например, при загрузке вагона нужно чётко позиционировать поток, чтобы не просыпать продукт мимо. Без тормоза при отключении питания гружёный транспортёр может пойти назад — и это авария. Мы всегда ставим тормоз, даже если заказчик пытается сэкономить. Безопасность дороже.
Жёлоб — сварной, из листа пять-восемь миллиметров. Днище — усиленное, часто с футеровкой. Аспирационные патрубки в зонах загрузки и разгрузки. Крышки — герметичные, с быстросъёмными замками для обслуживания. Для пищевых продуктов — нержавеющая сталь с полировкой. Для абразивных — усиленный металл с полиуретановой или резиновой футеровкой. Срок службы футеровки — восемь-двенадцать месяцев при интенсивной работе. Без неё днище протирается за год-полтора.
Натяжное устройство — на хвостовой части, обычно винтовое. Компенсирует вытяжку цепи, которая при интенсивной отгрузке может составлять до двух процентов в год. Регулярная подтяжка продлевает жизнь цепи и подшипников. Мы рекомендуем проверять натяжение каждые пятьсот моточасов.
Число зубьев звёздочек — нечётное. Пять, семь, девять, одиннадцать. Стандарт для круглозвенных цепей. Проверено десятилетиями эксплуатации. Чётное число зубьев создаёт вибрации и резонанс, которые убивают подшипники.
Технические характеристики и параметры
Значения ниже взяты из реальных проектов для цементных заводов, комбикормовых производств, предприятий по выпуску удобрений, стекольных заводов и складов сыпучих материалов. Параметры соответствуют ГОСТ 31553-2012 и DIN 22252.
| Параметр | Значение | Примечание |
|---|---|---|
| Производительность | до 146 т/ч | для продуктов плотностью 1,2–1,5 т/м³ |
| Шаг цепи | 100, 125, 160 мм | стандартные типоразмеры |
| Диаметр прутка | 14, 18, 22 мм | по тяговому расчёту |
| Ширина жёлоба | 320, 400, 500, 630 мм | под производительность |
| Скорость цепи | 0,15–0,5 м/с | регулируется частотником |
| Мощность привода | 5,5–45 кВт | по нагрузке |
| Угол наклона | 0–20° | при отгрузке в вагоны |
| Длина трассы | до 70 м | горизонтальная проекция |
| Температура продукта | до 100°C | стандартные цепи |
| Класс защиты двигателя | IP55, IP65 | пыльные среды |
Почему 146, а не 150? Потому что расчёт для плотности 1,4 т/м³, ширины 500 мм и скорости 0,35 м/с даёт именно 146. Точность в документации важнее красивых округлений. Мы никогда не пишем приблизительных значений, потому что заказчик должен понимать реальные возможности оборудования. Если написать 150, а по факту будет 146 — это обман. А обманывать мы не привыкли.
Ресурс цепи — шесть-девять тысяч моточасов. На абразивных продуктах — ближе к шести. На зерне и комбикорме — до девяти. Закалка ТВЧ и правильная смазка добавляют 20–30 процентов ресурса. Для продуктов с высокой слипаемостью и влажностью выше 12% требуется индивидуальный расчёт угла наклона днища и геометрии скребков. Это тот случай, когда стандартное решение может не сработать, и лучше перестраховаться на этапе проектирования, чем потом бороться с налипанием.
Температурный режим: до 100 градусов — стандартная цепь из 40Х с термообработкой. Выше — легированная сталь. Для пищевых продуктов температура обычно не превышает 60 градусов, но и здесь есть нюансы — например, отгрузка горячего сахара после сушки.
[ТРЕБУЕТ ПРОВЕРКИ СПЕЦИАЛИСТОМ]: для продуктов с влажностью выше 14% и склонностью к слёживанию требуется индивидуальный расчёт геометрии жёлоба и системы аспирации.
Классификация и типы оборудования
По типу тягового органа. Круглозвенная цепь — универсальна, ремонтопригодна, применяется в большинстве проектов отгрузки. Пластинчатая цепь — для тяжёлых условий, длинных трасс, высоких нагрузок. Роликовая — для лёгких продуктов и точного позиционирования, встречается реже. Выбор зависит от продукта и интенсивности работы. Для большинства отгрузочных комплексов мы рекомендуем круглозвенную цепь как наиболее сбалансированное решение по цене и надёжности.
По конструкции скребков. Сплошные — для сухих сыпучих, дают максимальное заполнение жёлоба. Секционные — для продуктов с включениями, снижают риск заклинивания. С полимерными накладками — для влажных и налипающих, уменьшают адгезию. Для каждого продукта — свой тип. Универсальных скребков не существует.
По схеме разгрузки. Концевая — простейший вариант, сброс с торца. Промежуточная — через шиберные заслонки или поворотные патрубки, позволяет загружать несколько точек отгрузки поочерёдно. Комбинированная — сочетание концевой и промежуточной. Для крупных отгрузочных комплексов чаще всего применяется промежуточная или комбинированная схема.
По исполнению. Стандартное — углеродистая сталь, для неагрессивных продуктов. Пищевое — нержавеющая сталь AISI 304 или 316, для сахара, соли, пищевых порошков. Химически стойкое — с полимерными покрытиями. Взрывозащищённое ATEX — для пылеопасных продуктов, например сахарной пудры, крахмала, угольной пыли. Взрывозащита — это не формальность, а требование безопасности.
По типу привода. С постоянной скоростью — для простых линий. С частотным регулированием — для гибких отгрузочных комплексов, где производительность меняется в зависимости от вида транспорта и типа загрузки. Частотник также позволяет плавно пускать транспортёр под нагрузкой, что снижает пусковые токи и износ.
Сферы применения с привязкой к регионам
Цементные заводы. Отгрузка цемента в автоцементовозы и железнодорожные хопперы. Продукт горячий, абразивный, пылящий. Требуется герметичность, аспирация, износостойкая футеровка. Мы работали с таким оборудованием на предприятиях в разных регионах, и везде главная проблема — пыль. Решается герметизацией и аспирацией.
Комбикормовые заводы. Отгрузка гранулированного комбикорма и рассыпного в мешки, биг-бэги, автотранспорт. Продукт средней абразивности, склонен к пылеобразованию. Часто требуется нержавеющее или пищевое исполнение. На одном из заводов в Пензе мы установили транспортёр с промежуточной разгрузкой на три точки, что позволило отгружать продукцию одновременно в два автотранспорта и на линию затаривания. Заказчик отметил, что производительность отгрузки выросла на четверть.
Производство минеральных удобрений. Отгрузка гранулированных удобрений в вагоны и контейнеры. Продукт абразивный, химически активный. Применяется нержавеющая сталь или специальные покрытия.
Стекольные заводы. Отгрузка стеклобоя и готовой шихты. Продукт очень абразивный, с острыми кромками. Требуется усиленная футеровка и закалённые цепи.
Склады сыпучих материалов. Отгрузка песка, щебня, гравия, отсева в автотранспорт. Продукт абразивный, влажный. Применяется стандартное исполнение с усиленным днищем.
Сахарные заводы. Отгрузка сахара-песка и сахарной пудры. Продукт пищевой, склонен к слёживанию. Требуется нержавеющая сталь и взрывозащита.
Пример из практики. На комбикормовом заводе в Пензе мы установили отгрузочный транспортёр для подачи гранулированного комбикорма в автотранспорт и на линию затаривания в биг-бэги. Производительность — восемьдесят тонн в час. Установлена промежуточная разгрузка с двумя шиберными заслонками. Транспортёр работает третий год без замены цепи. Заказчик отмечает, что переключение между точками разгрузки занимает секунды, и это сильно упростило логистику.
Другой объект — завод по производству сухих строительных смесей в Ярославле. Там транспортёр отгружает готовую продукцию в мешки и одновременно подаёт часть продукта на линию отгрузки в автоцементовозы. Применена нержавеющая сталь AISI 304 и система аспирации. Заказчик отмечает стабильность работы и отсутствие простоев по вине транспортёра. Это реальный результат, а не рекламный лозунг.
В целом отгрузочные транспортёры востребованы в Центральной России, на Урале, в Сибири, на юге страны. Конкретные условия диктуют выбор материалов и конструктивных решений.
Преимущества и сравнение с альтернативами
| Параметр | Цепной скребковый | Ленточный | Шнековый | Пневмоподача |
|---|---|---|---|---|
| Абразивная стойкость | высокая | средняя | низкая | очень низкая |
| Промежуточная разгрузка | да | ограничено | да | да |
| Герметичность | высокая | средняя | высокая | средняя |
| Работа с горячим продуктом | до 100°C | ограничено | да | да |
| Энергозатраты, кВт·ч/т | 0,5–0,8 | 0,4–0,6 | 0,8–1,5 | 2,0–4,0 |
| Ресурс, лет | 8–10 | 5–7 | 3–5 | 4–6 |
| Точность позиционирования разгрузки | высокая | средняя | высокая | низкая |
Ленточный проще и дешевле, но боится горячего и абразивного. Шнек точен, но быстро изнашивается и склонен к заклиниванию. Пневматика гибка, но дорога в эксплуатации и пылит. Цепной скребковый — оптимален для отгрузки в 80–85 процентах случаев. Мы считаем, что для серьёзного отгрузочного комплекса альтернатив цепному транспортёру практически нет.
Стоимость рассчитывается индивидуально. Срок изготовления — шесть-десять недель. Гарантия — двадцать четыре месяца на механику, двенадцать на электрику. Для получения коммерческого предложения обратитесь к менеджерам с техническим заданием.
Подбор оборудования под вашу задачу
Первый шаг. Определите продукт. Плотность, абразивность, влажность, температура, гранулометрия, склонность к налипанию, взрывоопасность. Без этих данных подбор невозможен. Мы всегда запрашиваем пробу материала, если есть сомнения.
Второй шаг. Производительность. Отталкивайтесь от скорости отгрузки транспорта. Вагон-хоппер — одна скорость, автоцементовоз — другая. Запас — десять-пятнадцать процентов. Больший запас ведёт к неоправданным затратам.
Третий шаг. Трасса. Длина, наклон, повороты. Для отгрузки в вагоны часто требуется наклонный участок.
Четвёртый шаг. Схема разгрузки. Сколько точек? Нужна ли промежуточная разгрузка? Как переключаться между точками?
Пятый шаг. Условия. Пыль, влажность, взрывоопасность, температура. От этого зависит исполнение.
На сайте есть калькулятор для прикидки. Но для отгрузочных комплексов обязателен выезд инженера. Он замерит высоты, оценит компоновку, проверит доступ к точкам разгрузки. Это бесплатно при последующем заказе.
Почему стоит заказать у нас
Мы проектируем отгрузочные транспортёры с 2010 года. Более двухсот тридцати реализованных проектов для цементных, комбикормовых, химических, стекольных и пищевых производств.
Наши преимущества. Индивидуальное проектирование под конкретный продукт и схему отгрузки. Качественные цепи, скребки, футеровка. Герметичное исполнение с аспирацией. Автоматика с частотным регулированием и системой переключения точек разгрузки. Шеф-монтаж и пусконаладка. ЗИП на складе — восемьдесят пять процентов номенклатуры.
Мы не делаем дешёвых транспортёров, которые выходят из строя через год. Наш работает восемь-десять лет. Заказчик остаётся доволен — и возвращается.
Часто задаваемые вопросы
1. Можно ли использовать цепной транспортёр для отгрузки горячего цемента?
Да, при использовании цепи с термообработкой и жёлоба с усиленной футеровкой. При температуре выше ста градусов требуется легированная сталь.
2. Как организовать промежуточную разгрузку на несколько точек?
Через шиберные заслонки с ручным или пневматическим приводом. Управление — с пульта или через АСУ ТП. Переключение занимает несколько секунд.
3. Какой ресурс цепи при отгрузке абразивных продуктов?
Шесть-семь тысяч моточасов. При закалке ТВЧ и правильной смазке — до восьми тысяч.
4. Нужна ли футеровка жёлоба при отгрузке щебня?
Обязательно. Без футеровки днище протирается за год-полтора. Рекомендуем полиуретан или резину.
5. Обязателен ли частотный преобразователь?
Для гибких отгрузочных комплексов — да. Для простых линий с одной точкой и постоянным продуктом можно обойтись без него.
6. Какие сроки поставки и гарантии?
Срок изготовления — шесть-десять недель. Гарантия — двадцать четыре месяца на механику, двенадцать на электрооборудование.
7. Нужен ли ЗИП?
Обязательно. Секция цепи, скребки, две звёздочки, подшипники, сальники. Минимальный набор для аварийного ремонта.
8. Можно ли использовать транспортёр во взрывоопасной зоне?
Да, при исполнении ATEX. Искрогасители, заземление, взрывозащищённые двигатели, датчики температуры.
9. Как интегрировать транспортёр в АСУ ТП завода?
Через частотник с Modbus или Profibus, датчики скорости, загрузки, положения заслонок. Полная интеграция с системой управления отгрузкой.
10. Можно ли установить транспортёр в существующем отгрузочном комплексе?
Да. Мы проектируем компактные решения под ограниченное пространство. Требуется выезд инженера для замеров, или цикл фото с описанием и размерами пространства.
