Конвейеры ленточные с ременным приводом: конструкция, преимущества и сферы применения

1. Принцип работы и конструктивные особенности
2. Технические характеристики и инженерные параметры
3. Преимущества использования конвейеров с ременным приводом
4. Типы конфигураций и классификация оборудования
5. Отрасли применения и транспортируемые материалы
6. Как подобрать конвейер ленточный с ременным приводом
7. Почему стоит заказать оборудование у нас

Среди всего многообразия транспортирующего оборудования особое место занимают конвейеры ленточные с ременным приводом. Эта классическая схема, проверенная десятилетиями эксплуатации в самых разных условиях, продолжает оставаться востребованной благодаря своей надежности, простоте обслуживания и уникальным эксплуатационным свойствам. Именно ременная передача делает привод эластичным, защищая механизмы от перегрузок и обеспечивая плавность хода.

Конвейеры ленточные с ременным приводом представляют собой установки, где вращение от электродвигателя передается на приводной барабан через систему ремней и шкивов. В отличие от мотор-барабанов или прямо присоединенных редукторов, такая кинематическая схема позволяет размещать двигатель отдельно, упрощая его обслуживание и защиту от пыли. Ременная передача играет роль предохранительного звена: при возникновении критической нагрузки ремни начинают проскальзывать, предотвращая поломку дорогостоящих узлов. Это особенно важно на производствах с неравномерной подачей материала.

Наше предприятие изготавливает и поставляет надежные конвейеры ленточные с ременным приводом во все регионы России. Мы работаем с заказчиками из Белоруссии и других стран Таможенного союза. Для горнорудного предприятия в Железногорске мы разработали усиленную версию с многоручьевой ременной передачей, способную передавать крутящий момент до 45 киловатт. На элеваторе в Тамбове наши конвейеры ленточные с ременным приводом работают в условиях повышенной запыленности, и обслуживающий персонал отмечает удобство доступа к двигателю, расположенному отдельно от пыльной зоны. В Белоруссии такое оборудование успешно эксплуатируется на комбинате хлебопродуктов в Могилеве и на логистическом терминале под Минском.

Принцип работы и конструктивные особенности

Понимание устройства конвейеров ленточных с ременным приводом необходимо для грамотной эксплуатации и своевременного обслуживания. Рассмотрим основные узлы и их взаимодействие.

Основные конструктивные элементы

Приводная станция. Является сердцем конвейера. В ее состав входят электродвигатель, редуктор (при необходимости) и система шкивов с ремнями. Двигатель создает вращение, которое через муфту передается на ведущий шкив. От ведущего шкива усилие через ремни передается на ведомый шкив, жестко закрепленный на валу приводного барабана. Такая компоновка позволяет подбирать передаточное отношение за счет изменения диаметров шкивов, регулируя тем самым скорость движения ленты.
Ременная передача. Ключевой узел, определяющий тип привода. Чаще всего используются клиновые ремни, имеющие трапециевидное сечение. Благодаря такой форме они плотно входят в канавки шкивов, обеспечивая высокую передаваемую мощность при относительно небольших габаритах. Количество ремней может варьироваться от одного до десяти и более в зависимости от нагрузки. Преимущество клиноременной передачи заключается в способности работать с проскальзыванием при пиковых нагрузках, что защищает двигатель и механическую часть от повреждений. Плоские ремни применяются реже, в основном в высокоскоростных передачах.
Приводной барабан. Узел, непосредственно передающий усилие ленте. Вращение от ведомого шкива через вал передается на барабан. Для увеличения сцепления с лентой поверхность барабана футеруется резиной или другим материалом с высоким коэффициентом трения. В конвейерах ленточных с ременным приводом приводной барабан обычно устанавливается в головной части, на разгрузке.
Натяжной барабан. Расположен в хвостовой части конвейера, противоположной приводу. Его задача — поддерживать необходимое натяжение ленты, чтобы исключить ее пробуксовку на приводном барабане. Перемещение натяжного барабана осуществляется винтовым или грузовым механизмом. Винтовое натяжение проще и компактнее, грузовое — автоматически поддерживает постоянное усилие независимо от вытяжки ленты.
Конвейерная лента. Тягово-несущий орган. Представляет собой многослойное изделие из резины и ткани (резинотканевые ленты) или резины и стальных тросов (резинотросовые ленты). Для конвейеров ленточных с ременным приводом применимы любые типы лент, что делает их универсальными. Выбор ленты зависит от свойств груза: для абразивных материалов нужна лента с высокой износостойкостью, для пищевых продуктов — с разрешением контакта, для горячих грузов — термостойкая.
Роликоопоры. Поддерживают ленту по всей длине трассы, придают ей форму и снижают сопротивление движению. На рабочей ветви, где лежит груз, устанавливаются желобчатые роликоопоры, состоящие из трех или пяти роликов. Они формируют из плоской ленты желоб, увеличивая площадь поперечного сечения потока материала и предотвращая его просыпание. На холостой (обратной) ветви используются прямые роликоопоры. В месте загрузки, где материал ударяет по ленте, ставят амортизирующие роликоопоры с упругими элементами.
Рама. Металлоконструкция, объединяющая все узлы в единое целое. Изготавливается из проката: швеллеров, уголков, профильных труб. Для обычных условий применяется черная сталь с окраской, для пищевых и химических производств — нержавеющая. Рама может быть секционной для удобства транспортировки и монтажа на объекте.
Загрузочное устройство. Обеспечивает подачу материала на ленту. Обычно это воронка или лоток, направляющие поток в центральную часть ленты и снижающие скорость падения для уменьшения износа. Для пылящих грузов загрузочное устройство герметизируется.
Разгрузочное устройство. В простейшем случае материал сбрасывается с приводного барабана. Для промежуточной разгрузки могут использоваться плужковые сбрасыватели или передвижные разгрузочные тележки.

Принцип действия

Работа конвейера ленточного с ременным приводом происходит следующим образом. Оператор запускает электродвигатель. Вращение передается на ведущий шкив, установленный на валу двигателя или редуктора. Ремни, охватывающие ведущий и ведомый шкивы, передают вращение на ведомый шкив, жестко связанный с валом приводного барабана. Приводной барабан начинает вращаться и за счет силы трения увлекает за собой конвейерную ленту. Лента движется по роликоопорам, транспортируя материал от загрузочного устройства к разгрузочному. Натяжной барабан поддерживает необходимое натяжение ленты, обеспечивая плотное прилегание к приводному барабану. При остановке двигателя ремни могут проскальзывать, обеспечивая плавный останов без рывков.

Технические характеристики и инженерные параметры

Для правильного выбора конвейера ленточного с ременным приводом необходимо понимать его технические возможности. Приведем основные параметры, на которые ориентируются наши инженеры при проектировании для заказчиков из разных регионов.

Базовые технические характеристики

Параметр	Значение / Диапазон
Ширина ленты, мм	300, 400, 500, 650, 800, 1000, 1200, 1400, 1600, 2000
Длина конвейера, м	от 2 до 300 и более (зависит от типа ленты)
Мощность электродвигателя, кВт	от 1,1 до 250
Скорость движения ленты, м/с	0,1 – 6,0 (регулируется частотным преобразователем или сменой шкивов)
Производительность, м³/ч	от 5 до 3000
Тип ременной передачи	Клиноременная (классическая), поликлиновая, плоская
Количество ремней в передаче	от 1 до 15
Передаточное отношение	подбирается индивидуально
Напряжение питания	380 В, 50 Гц (возможно 220 В, 415 В, 660 В, 1140 В)
Материал рамы	Углеродистая сталь, нержавеющая сталь

Выбор параметров ременной передачи

При проектировании конвейеров ленточных с ременным приводом наши инженеры уделяют особое внимание расчету ременной передачи. От правильного выбора ремней и шкивов зависит долговечность всего привода. Учитываются следующие факторы:

передаваемая мощность;
частота вращения ведущего вала;
требуемая частота вращения приводного барабана;
условия эксплуатации (наличие рывков, перегрузок, запыленность);
межосевое расстояние между валами.

Для мощных конвейеров, которые мы поставляем на горные предприятия в Железногорске и Череповце, применяются многоручьевые передачи с десятью и более клиновыми ремнями усиленного сечения. Для небольших транспортеров в агропромышленном секторе Тамбова и Орла достаточно двух-трех ремней обычного сечения.

Дополнительное оснащение

Конвейеры ленточные с ременным приводом могут комплектоваться:

Частотным преобразователем. Позволяет плавно регулировать скорость ленты в широком диапазоне, что важно для дозирования или синхронизации с другим оборудованием.
Устройством плавного пуска. Обеспечивает разгон двигателя без рывков, снижая нагрузку на ременную передачу и ленту.
Датчиками контроля. Датчик скорости (контроль пробуксовки ленты), датчик подпора (отключение при завале), датчик схода ленты (контроль правильности хода).
Тормозными устройствами. Предотвращают обратный ход ленты при отключении питания на наклонных конвейерах.
Очистными устройствами. Скребки, щетки, вращающиеся очистители для удаления налипшего материала с ленты и барабанов.
Защитными кожухами. Закрывают вращающиеся части (ремни, шкивы, барабаны) для обеспечения безопасности персонала.

Преимущества использования конвейеров с ременным приводом

Почему многие заказчики, несмотря на появление новых типов приводов, продолжают выбирать конвейеры ленточные с ременным приводом? Рассмотрим основные достоинства этой схемы.

Ключевые преимущества

Эластичная кинематическая связь. Ременная передача работает как механический предохранитель. При резком возрастании нагрузки (например, при завале материалом) ремни начинают проскальзывать, не допуская поломки двигателя, редуктора и приводного барабана. Это особенно важно на предприятиях с нестабильной подачей сырья, например, на дробильно-сортировочных комплексах в Карелии.
Плавность пуска и останова. Благодаря эластичности ремней, разгон и торможение происходят без рывков. Это снижает динамические нагрузки на ленту и стыки, продлевая срок ее службы. Для конвейеров ленточных с ременным приводом, транспортирующих хрупкие грузы (зерно, гранулы, окатыши), это свойство особенно ценно.
Защита от перегрузок и вибраций. Ременная передача гасит высокочастотные вибрации от двигателя, предохраняя подшипники барабанов и роликоопор от преждевременного износа. Она также компенсирует небольшие несоосности валов, что упрощает монтаж.
Простота обслуживания и ремонта. Замена ремней — операция, не требующая высокой квалификации и специального инструмента. Достаточно ослабить натяжение, снять старые ремни и установить новые. Время простоя оборудования минимально. На складе всегда можно иметь запасной комплект ремней, тогда как ремонт редуктора или мотор-барабана занимает гораздо больше времени.
Возможность регулировки скорости без частотного преобразователя. Изменяя диаметры шкивов, можно легко изменить скорость движения ленты. Это позволяет адаптировать конвейер ленточный с ременным приводом под разные технологические задачи без затрат на электронику.
Удаленное расположение двигателя. Двигатель можно установить в стороне от пыльной зоны, например, за стеной или на кронштейнах сверху. Это улучшает условия его работы и облегчает обслуживание. На цементных заводах в Вольске и Михайловке такое решение позволяет двигателям работать годами без ремонта в условиях сильной запыленности.
Низкая стоимость привода. По сравнению с мотор-барабанами или специальными низкоскоростными двигателями, комплект «двигатель + ременная передача» имеет меньшую стоимость и более доступен в ремонте.
Широкий диапазон мощностей. Ременные передачи способны работать в диапазоне мощностей от долей киловатта до сотен киловатт, что делает конвейеры ленточные с ременным приводом применимыми как в малом бизнесе, так и в крупной промышленности.

Сравнение с альтернативами

По сравнению с прямо присоединенным редуктором (соосным), ременная передача проигрывает в компактности, но выигрывает в ремонтопригодности и защите от перегрузок.

По сравнению с мотор-барабаном, где двигатель и редуктор спрятаны внутри барабана, конвейеры ленточные с ременным приводом обеспечивают легкий доступ ко всем узлам. Замена двигателя на мотор-барабане — сложная операция, часто требующая демонтажа конвейера. Здесь же двигатель меняется за час.

По сравнению с цепной передачей, ременная работает тише, не требует смазки и не так критична к перекосам.

Типы конфигураций и классификация оборудования

Конвейеры ленточные с ременным приводом классифицируются по нескольким признакам, определяющим их конструкцию и область применения.

По расположению привода

С головным приводом. Приводная станция расположена в разгрузочной части конвейера. Это наиболее распространенная схема, так как натяжение ленты в этом месте минимально, что улучшает условия работы ременной передачи.
С хвостовым приводом. Привод находится в загрузочной части. Применяется в особых случаях, например, когда головная часть недоступна или при реверсивном движении.
С промежуточным приводом. Используется на очень длинных конвейерах (более 500 метров), когда одного привода недостаточно для преодоления сопротивлений. Ременная передача в таких приводах встречается реже, обычно применяют более мощные системы.

По типу ременной передачи

С клиноременной передачей. Самый распространенный вариант. Используются клиновые ремни нормального, узкого или широкого сечения. Обеспечивают высокую тяговую способность при относительно небольших габаритах.
С поликлиновой передачей. Применяются поликлиновые ремни, имеющие множество продольных клиньев на рабочей поверхности. Позволяют передавать большую мощность при малой ширине ремня и обеспечивают очень плавный ход.
С плоскоременной передачей. Используются плоские ремни (кожаные, прорезиненные, синтетические). Требуют большего натяжения, но работают при очень высоких скоростях. В современных конвейерах ленточных с ременным приводом применяются редко, в основном в специальных установках.

По конструктивному исполнению рамы

Стационарные. Рама жестко закрепляется на фундаменте или металлоконструкции. Используются для постоянной работы в одном месте.
Мобильные (передвижные). Устанавливаются на колесные или гусеничные тележки. Могут перемещаться между точками загрузки. Часто применяются на складах и в портах. Для мобильных конвейеров ленточных с ременным приводом важна компактность привода, что достигается использованием мотор-барабанов, но классическая схема с отдельным двигателем тоже встречается.

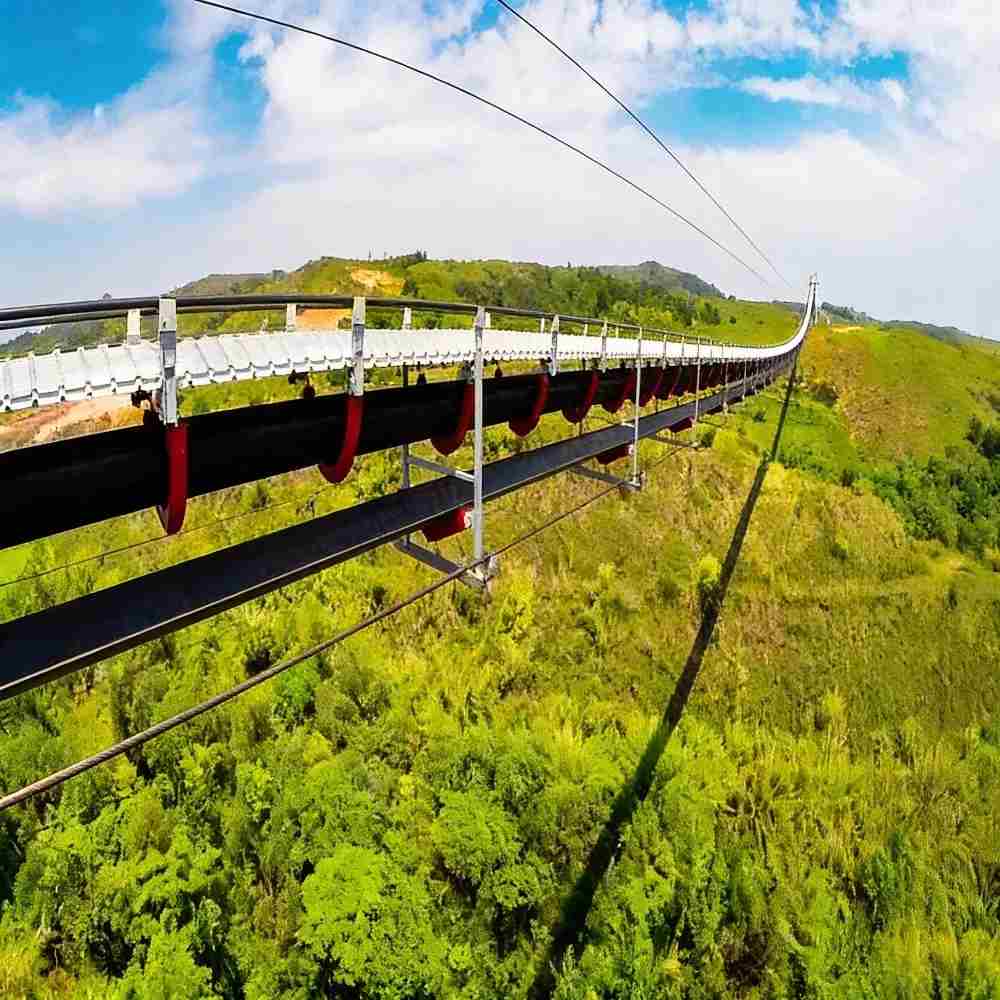

Подвесные. Рама крепится к перекрытиям или фермам, освобождая пространство внизу.

По типу ленты

С гладкой лентой. Для большинства сыпучих грузов при угле наклона до 18 градусов.
С шевронной лентой. Для наклонных конвейеров (до 30-35 градусов).
С перегородками и бортами. Для крутонаклонной транспортировки.

Для каждого типа ленты подходят конвейеры ленточные с ременным приводом, так как приводная станция не накладывает ограничений на вид ленты.

Отрасли применения и транспортируемые материалы

Универсальность конвейеров ленточных с ременным приводом определяет их широчайшее распространение в самых разных отраслях.

Горнодобывающая промышленность

На горно-обогатительных комбинатах в Железногорске, Губкине, Череповце такие конвейеры транспортируют руду, концентрат, окатыши, вскрышные породы. Мощные конвейеры ленточные с ременным приводом с многоручьевой передачей способны перемещать тысячи тонн руды в час на расстояние в несколько километров. Надежность ременной передачи здесь критически важна: внезапная остановка конвейера может парализовать весь технологический процесс.

Угольная промышленность

На угольных разрезах Кузбасса и в шахтах Воркуты конвейеры с ременным приводом используются для выдачи угля на поверхность, перемещения его на обогатительные фабрики и погрузки в железнодорожные вагоны. Уголь — абразивный груз, требующий частой замены роликов и ленты, но сам привод остается надежным и ремонтопригодным.

Строительная индустрия

На заводах железобетонных изделий в Воронеже, Липецке, Ярославле конвейеры ленточные с ременным приводом подают песок, щебень, гравий в бетоносмесительные узлы. Здесь важна возможность регулировки производительности, которую легко обеспечить сменой шкивов или установкой частотного преобразователя.

На цементных заводах в Вольске, Михайловке, Новороссийске конвейеры перемещают сырьевую смесь, клинкер, добавки. Высокая запыленность — главный враг электроники, поэтому классические конвейеры ленточные с ременным приводом с вынесенным двигателем часто оказываются надежнее мотор-барабанов.

Сельское хозяйство и пищевая промышленность

Элеваторы и зерноперерабатывающие комплексы в Тамбове, Орле, Курске, Белгороде активно используют такие конвейеры для перемещения зерна, комбикормов, шротов. Плавность хода, обеспечиваемая ременной передачей, предотвращает травмирование зерна. Для пищевых производств мы изготавливаем конвейеры ленточные с ременным приводом из нержавеющей стали с лентами, разрешенными для контакта с пищевыми продуктами.

На сахарных заводах в Тульской и Воронежской областях конвейеры транспортируют свеклу, жом, мелассу.

Логистика и складское хозяйство

В распределительных центрах, терминалах, портах конвейеры ленточные с ременным приводом используются для перемещения штучных грузов: коробок, мешков, пакетов. Здесь важна возможность регулировки скорости для синхронизации с сортировочными линиями. В порту Усть-Луга и в терминалах Московской области наши конвейеры работают круглосуточно.

Химическая промышленность

На предприятиях в Дзержинске, Невинномысске, Стерлитамаке конвейеры перемещают минеральные удобрения, химические реактивы, гранулы пластмасс. Для агрессивных сред мы применяем специальные покрытия и нержавеющие стали.

Металлургия

На металлургических комбинатах в Липецке и Череповце конвейеры ленточные с ременным приводом используются для подачи шихтовых материалов в доменные печи и перемещения готовой продукции.

Как подобрать конвейер ленточный с ременным приводом

Чтобы наши инженеры могли быстро и точно рассчитать конвейер ленточный с ременным приводом, необходимо предоставить исходные данные. Мы всегда помогаем заказчикам составить техническое задание, даже если они не имеют опыта проектирования.

Что нужно знать для заказа

Характеристики груза:
- Наименование материала (руда, уголь, песок, зерно, щебень).
- Насыпная плотность в тоннах на кубометр или килограммах на литр.
- Размер кусков максимальный и средний (для сыпучих).
- Влажность, липкость, абразивность, температура.
- Особые свойства — маслянистость, химическая агрессивность, пожароопасность.
Параметры трассы:
- Длина конвейера по горизонтали.
- Высота подъема (разность отметок загрузки и выгрузки).
- Требуемый угол наклона.
- Необходимость криволинейных участков.
- Условия размещения (в помещении, на открытой площадке).
Производительность:
- Требуемая производительность в тоннах в час или кубометрах в час.
- Режим работы (непрерывный, циклический, сезонный).
Условия эксплуатации:
- Место установки.
- Диапазон температур окружающей среды (важно для уличных установок, например, в Норильске или Якутске).
- Наличие агрессивных сред, пыли, влаги.
Дополнительные пожелания:
- Желаемый тип привода (с ременной передачей, мотор-барабан).
- Необходимость регулировки скорости.
- Наличие датчиков и автоматики.
- Материал рамы (черная сталь, нержавейка).
- Особые требования к ленте (термостойкость, маслостойкость, пищевое исполнение).

Как мы рассчитываем конвейер

На основе полученных данных наши конструкторы подбирают:

Ширину и тип ленты.
Мощность привода и тип ременной передачи (количество ремней, сечение).
Диаметры барабанов.
Тип роликоопор и шаг их расстановки.
Конструкцию рамы.
Необходимость дополнительных устройств.

Напоминаем!

Для быстрого предварительного расчета вы можете воспользоваться калькулятором конвейеров на нашем сайте. Он поможет сориентироваться по базовым параметрам и ориентировочной стоимости. Однако для точного расчета под ваши условия, особенно если требуются нестандартные решения, лучше обратиться к нашим инженерам напрямую.

Если вы находитесь в любом городе России, Белоруссии или другого государства Таможенного союза, просто отправьте заявку нашим менеджерам. Мы оперативно подготовим коммерческое предложение и, при необходимости, организуем выезд инженера на объект для точных замеров и консультации.

Почему стоит заказать конвейер у нас

На рынке конвейерного оборудования представлено множество компаний, но наши заказчики из разных регионов выбирают именно нас. Вот почему.

Наши преимущества

Собственное производство полного цикла. Мы не перепродаем готовые изделия, а проектируем и изготавливаем конвейеры ленточные с ременным приводом самостоятельно на собственных производственных площадях. Это позволяет нам контролировать качество на всех этапах — от раскроя металла до покраски и испытаний. Мы можем оперативно вносить изменения в конструкцию по требованию заказчика.
Индивидуальный подход. Каждый конвейер создается под конкретную задачу. Мы учитываем свойства груза, условия эксплуатации, особенности помещения и пожелания клиента. Для заказчика из Железногорска мы разработали усиленную раму с учетом вибраций от дробилок, а для элеватора в Тамбове — специальную систему очистки ленты от налипающего зерна.
Комплексные поставки. Мы можем изготовить не только сам конвейер, но и все необходимое оборудование: бункера, питатели, металлоконструкции эстакад, системы аспирации, переходные мостики и ограждения. Вы получаете готовый узел «под ключ» с единым центром ответственности.
Шеф-монтаж и пусконаладка. Наши специалисты выезжают на объекты заказчиков для руководства монтажом, настройки оборудования и обучения персонала. Недавно наши инженеры работали в Твери, где запускали линию конвейеров на заводе ЖБИ, и в Могилеве, где помогали интегрировать наше оборудование в существующую автоматизированную систему белорусского предприятия.
Использование качественных комплектующих. Мы применяем проверенные материалы и комплектующие: электродвигатели известных российских и зарубежных производителей, подшипники ведущих брендов, качественные конвейерные ленты. Ремни для привода мы выбираем с запасом прочности, чтобы обеспечить длительную эксплуатацию без замены.
Гарантия и сервис. Мы предоставляем гарантию на все изготовленное оборудование (обычно 12 месяцев, но для некоторых позиций возможны увеличенные сроки). Осуществляем постгарантийное обслуживание и ремонт. На складе всегда есть запас наиболее востребованных запчастей: ремней, роликов, запасных частей к натяжным устройствам. Это позволяет нам быстро реагировать на запросы клиентов.
Прозрачность и соблюдение сроков. Все договоренности фиксируются в договоре. Мы четко соблюдаем согласованные сроки изготовления и бюджет — никаких скрытых доплат и неожиданных расходов для заказчика.

География поставок

За годы работы мы поставили конвейеры ленточные с ременным приводом предприятиям в десятках городов. Наши заказчики есть в Железногорске, где оборудование работает на горно-обогатительном комбинате, в Тамбове и Орле, где конвейеры обслуживают элеваторы и комбикормовые заводы, в Воронеже и Липецке — на заводах стройиндустрии. Мы работали с предприятиями в Череповце, Курске, Белгороде, Брянске, Калуге, Туле, Рязани, Ярославле, Костроме, Иванове, Владимире. Для белорусских партнеров мы поставляли технику в Могилев, Гомель и Минск. Оборудование успешно эксплуатируется в различных климатических условиях — от умеренного климата Центральной России до холодных регионов, где мы применяем специальные северные исполнения.

Готовы решить вашу задачу? Свяжитесь с нашими инженерами прямо сейчас. Мы поможем подобрать оптимальный конвейер ленточный с ременным приводом для вашего производства, рассчитаем стоимость и сроки изготовления. Заявку можно оставить на сайте, отправить на электронную почту или заказать обратный звонок.

Работаем по всей России, Белоруссии и Таможенному союзу. Доставим оборудование в любой город. Ждем ваших запросов.
